一种新型的园林用铲的制作方法

本实用新型涉及一种园林用工具，更具体的说是一种新型的园林用铲。

背景技术：

铲子是园林中会用到的工具，来铲土等，但是现在用到的铲子的功能单一，一般只能铲土，十分不方便，所以设计一种新型的园林用铲。

技术实现要素：

本实用新型主要解决的技术问题是提供一种新型的园林用铲，装置可以用作镰刀、可以用作砍刀、可以用作锯子，并且方便铲软质土和硬质土。

为解决上述技术问题，本实用新型涉及一种园林用工具，更具体的说是一种新型的园林用铲，包括连接杆、防滑螺纹、挂环、凹槽、铰链、挡板、限位凸台、弧状刀片、铲子板、刀刃、锯齿、螺钉、连接板，装置可以用作镰刀、可以用作砍刀、可以用作锯子，并且方便铲软质土和硬质土。

铲子板上设置有斜板Ⅰ和阶梯通孔，斜板Ⅰ设置在铲子板的左端，并且位于铲子板的下端，阶梯通孔贯穿铲子板，并且位于铲子板的左端；

连接板上设置有斜板Ⅱ和螺纹孔，斜板Ⅱ设置在连接板的右端，并且斜板Ⅱ和斜板Ⅰ相对应，螺纹孔设置在连接板的右端，并且螺纹孔与阶梯通孔相对应；

防滑螺纹设置在连接杆上，并且位于连接杆的右端，挂环设置在连接杆的右端，凹槽有两个，对称设置在连接杆上，连接杆与铲子板相连接；弧状刀片设置在铲子板上，限位凸台与弧状刀片相连接，并且限位凸台与铲子板相连接；挡板与铰链活动连接，并且每个铰链上活动连接有两个挡板；刀刃设置在铲子板的上端，锯齿设置在铲子板的下端，连接板通过螺钉与铲子板相连接。

作为本技术方案的进一步优化，本实用新型一种新型的园林用铲所述的铲子板和连接板的材料均为不锈钢。

作为本技术方案的进一步优化，本实用新型一种新型的园林用铲所述的螺钉有多个。

作为本技术方案的进一步优化，本实用新型一种新型的园林用铲所述的连接杆、挂环、铲子板和连接板共中心线。

作为本技术方案的进一步优化，本实用新型一种新型的园林用铲所述的弧状刀片有两个。

本实用新型一种新型的园林用铲的有益效果为：

本实用新型一种新型的园林用铲，装置可以用作镰刀、可以用作砍刀、可以用作锯子，并且方便铲软质土和硬质土。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型一种新型的园林用铲的结构示意图。

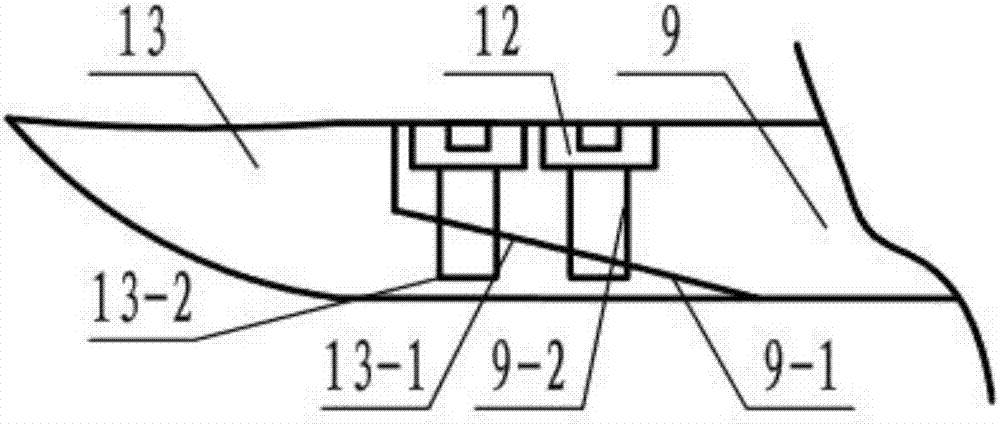

图2为本实用新型一种新型的园林用铲的铲子板9与连接板13的连接结构示意图。

图中：连接杆1；防滑螺纹2；挂环3；凹槽4；铰链5；挡板6；限位凸台7；弧状刀片8；铲子板9；斜板Ⅰ9-1；阶梯通孔9-2；刀刃10；锯齿11；螺钉12；连接板13；斜板Ⅱ13-1；螺纹孔13-2。

具体实施方式

具体实施方式一：

下面结合图1和图2说明本实施方式，本实用新型涉及一种园林用工具，更具体的说是一种新型的园林用铲，包括连接杆1、防滑螺纹2、挂环3、凹槽4、铰链5、挡板6、限位凸台7、弧状刀片8、铲子板9、刀刃10、锯齿11、螺钉12、连接板13，装置可以用作镰刀、可以用作砍刀、可以用作锯子，并且方便铲软质土和硬质土。

铲子板9上设置有斜板Ⅰ9-1和阶梯通孔9-2，斜板Ⅰ9-1设置在铲子板9的左端，并且位于铲子板9的下端，阶梯通孔9-2贯穿铲子板9，并且位于铲子板9的左端，斜板Ⅰ9-1的设置便于当不使用连接板13时铲土，有一定的角度有助于铲土，阶梯通孔9-2的设置是为了当使用连接板13时安装螺钉12。

连接板13上设置有斜板Ⅱ13-1和螺纹孔13-2，斜板Ⅱ13-1设置在连接板13的右端，并且斜板Ⅱ13-1和斜板Ⅰ9-1相对应，螺纹孔13-2设置在连接板13的右端，并且螺纹孔13-2与阶梯通孔9-2相对应，斜板Ⅱ13-1的设置是为了与铲子板9进行连接，铲子板9和斜板Ⅰ9-1相对应，使得连接稳定，螺钉12安装在铲子板9上的阶梯通孔9-2中，并且与连接板13上的螺纹孔13-2螺纹连接，紧固住连接板13与铲子板9。

防滑螺纹2设置在连接杆1上，并且位于连接杆1的右端，挂环3设置在连接杆1的右端，凹槽4有两个，对称设置在连接杆1上，连接杆1与铲子板9相连接，防滑螺纹2起到防滑作用，装置不使用时通过挂环3挂起来，凹槽4的设置是为了给挡板6固定位置。

弧状刀片8设置在铲子板9上，限位凸台7与弧状刀片8相连接，并且限位凸台7与铲子板9相连接，弧状刀片8使得装置可以用作镰刀，此时将挡板6旋转进入凹槽4中进行固定，限位凸台7的设置有助于固定住弧状刀片8，并且当弧状刀片8不使用时用于与挡板6接触，对挡板6进行限位，使得弧状刀片8不使用时起到保护弧状刀片8的作用。

挡板6与铰链5活动连接，并且每个铰链5上活动连接有两个挡板6，刀刃10设置在铲子板9的上端，锯齿11设置在铲子板9的下端，连接板13通过螺钉12与铲子板9相连接，刀刃10的设置使得装置可以用作砍刀来砍树木，锯齿11可以使得装置用作锯子来锯树木，当不使用连接板13时，装置方便铲质地软的土，当使用连接板13时，方便使用者铲质地硬的土，并且将挡板6旋转挡住弧状刀片8，将脚放置在挡板6上辅助用力来铲硬质土。

具体实施方式二：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的铲子板9和连接板13的材料均为不锈钢，不锈钢的强度大，承力能力强，并且不生锈，一直保持良好的外观。

具体实施方式三：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的螺钉12有多个。

具体实施方式四：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接杆1、挂环3、铲子板9和连接板13共中心线。

具体实施方式五：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的弧状刀片8有两个。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
