新型营林树木栽培装置的制作方法

本实用新型涉及栽培装置领域，尤其涉及一种新型营林树木栽培装置。

背景技术：

在林木栽植培育初期，需要对树种或幼小树苗进行培育，在培育时需要人员看护，防止倒伏，并及时添加营养液促进树种或树苗生长，费时费力，栽培箱放置在地面上，缺少固定，在碰撞或遭受其他意外冲击时，容易造成栽培箱的翻到，致使受损。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种稳固安全，省时省力的新型营林树木栽培装置。

本实用新型的目的是通过以下技术方案来实现：

一种新型营林树木栽培装置，包括栽培箱、固定插座、栽培腔、营养液槽、虹吸孔、一号凸台、一号凸台配合槽、一号凸台顶面、一号配合槽压合面、二号凸台、二号凸台配合槽、二号凸台顶面、二号配合槽压合面、半圆凸台、半圆安装槽、半圆凸台压合面、半圆安装槽配合面，所述栽培箱右部具有对称分布的一号凸台配合槽，所述固定插座右部具有对称分布的一号凸台，所述一号凸台顶部具有一号凸台顶面，所述一号凸台配合槽顶部具有一号配合槽压合面，一号凸台顶面与一号配合槽压合面配合，所述一号凸台插入一号凸台配合槽，所述栽培箱左部具有对称分布的二号凸台配合槽，所述固定插座左部具有对称分布的二号凸台，所述二号凸台顶部具有二号凸台顶面，所述二号凸台配合槽顶部具有二号配合槽压合面,二号配合槽压合面与二号凸台顶面配合，所述二号凸台插入二号凸台配合槽。

所述栽培箱中部具有对称分布的半圆凸台，所述固定插座中部具有对称分布的半圆安装槽，所述半圆凸台底部具有半圆凸台压合面，所述半圆安装槽底部具有半圆安装槽配合面,半圆凸台压合面与半圆安装槽配合面配合，半圆凸台插入半圆安装槽连接。

有益效果：

半圆凸台与半圆槽进行插入，可以定位栽培箱在固定插座上的位置，并可以为栽培箱吸收轴向的意外载荷，一号凸台、二号凸台与一号配合槽与二号配合槽的插入，除定位作用外，还可以吸收栽培箱在水平方向受到的意外载荷，所述的两种插入方式配合，即可在多方向吸收意外载荷，使载荷均匀分布，使结构更加稳固安全，栽培箱底部具有的虹吸孔，在栽培箱插入固定插座后，栽培箱底面面略低于营养液槽的液面，使虹吸孔可以通过虹吸效应将营养液吸入栽培腔，省时省力。

附图说明

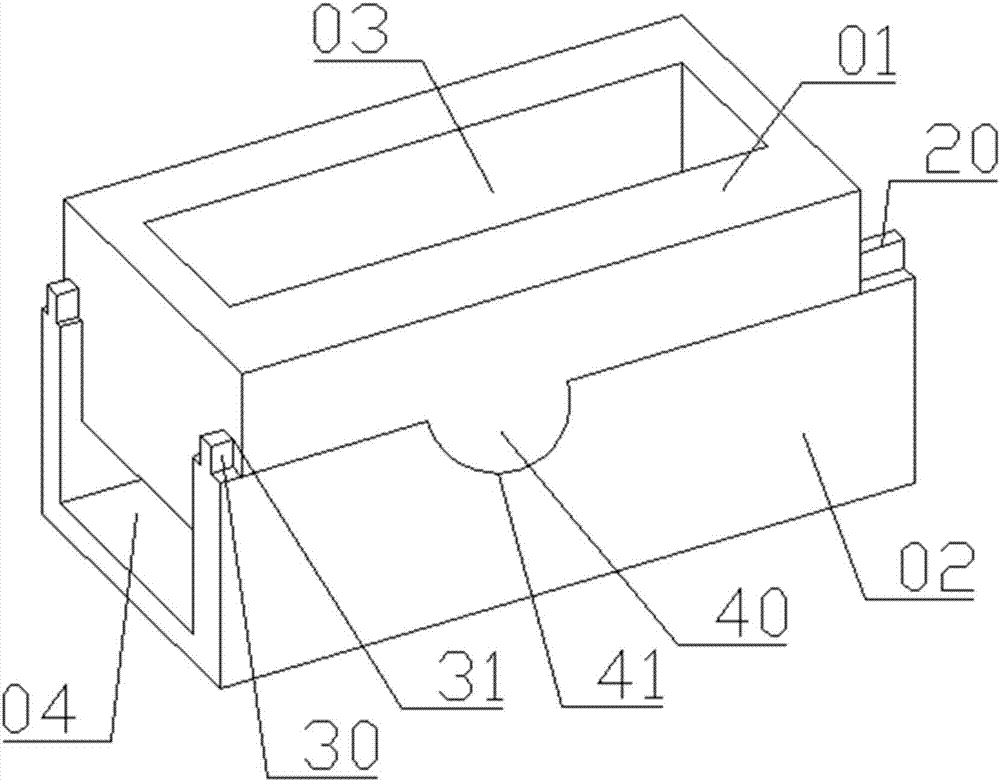

图1为本实用新型所述的新型营林树木栽培装置结构示意图。

图2为本实用新型所述的新型营林树木栽培装置连接处水平剖面结构示意图。

图3为本实用新型所述的新型营林树木栽培装置横切面结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型营林树木栽培装置，包括栽培箱01、固定插座02、栽培腔03、营养液槽04、虹吸孔05、一号凸台20、一号凸台配合槽21、一号凸台顶面22、一号配合槽压合面23、二号凸台30、二号凸台配合槽31、二号凸台顶面32、二号配合槽压合面33、半圆凸台40、半圆安装槽41、半圆凸台压合面42、半圆安装槽配合面43，所述栽培箱01右部具有对称分布的一号凸台配合槽21，所述固定插座02右部具有对称分布的一号凸台20，所述一号凸台20顶部具有一号凸台顶面22，所述一号凸台配合槽21顶部具有一号配合槽压合面23，一号凸台顶面22与一号配合槽压合面23配合，所述一号凸台20插入一号凸台配合槽21，所述栽培箱01左部具有对称分布的二号凸台配合槽31，所述固定插座02左部具有对称分布的二号凸台30，所述二号凸台顶部具有二号凸台顶面32，所述二号凸台配合槽31顶部具有二号配合槽压合面33,二号配合槽压合面33与二号凸台顶面32配合，所述二号凸台30插入二号凸台配合槽31。

所述栽培箱01中部具有对称分布的半圆凸台40，所述固定插座02中部具有对称分布的半圆安装槽41，所述半圆凸台40底部具有半圆凸台压合面42，所述半圆安装槽41底部具有半圆安装槽配合面43,半圆凸台压合面42与半圆安装槽配合面43配合，半圆凸台40插入半圆安装槽41连接。

安装使用时，将半圆凸台40对准半圆安装槽41，使半圆凸台40具有的半圆凸台压合面42与半圆安装槽41具有的半圆安装槽配合面43紧密配合，同时让固定插座02上部的一号凸台20与二号凸台30与栽培箱01下部的一号凸台配合槽21与二号凸台配合槽31相互插入，使栽培箱01稳固的安装在固定插座02上，使用时，栽培箱01内部具有栽培腔03，将种子或幼苗与土壤植入栽培腔03中，固定插座02内部具有营养液槽04，向营养液槽04中注入营养液，使营养液页面略高于栽培箱01的底面，通过栽培箱01具有的虹吸孔05，将营养液通过虹吸效应吸入栽培腔03中，保持种子或幼苗的营养供给。
