一种西红柿的攀爬装置的制作方法

本实用新型涉及一种农业器具领域，特别涉及一种西红柿的攀爬装置。

背景技术：

由于现在西红柿种植技术的不断提高和进步，单株西红柿主茎的高度越来越高，而且侧枝越来越多，同时每株西红柿的主茎和侧枝上结的西红柿果实数量越来越多，西红柿果实也越来越大，导致主茎和侧枝由于难以承受其重力而易倒伏，就需要有对其设置爬蔓架，并在 爬蔓架上对主茎和侧枝进行绑蔓，即所称的搭架绑蔓。

公告号为CN201260316的中国专利公开了一种西红柿爬蔓架，爬蔓架的上部为螺旋上升的支架，下部为直杆，直杆的下段压制成扁条段。

上述专利中将爬蔓架插入到土壤中用于实现固定，使得西红柿的主茎能沿着爬蔓架进行攀爬固定。由于西红柿在生长的过程中会生长出很多向四周延伸的侧枝，而侧枝在生长的过程中很难与爬蔓架发生接触，使得侧枝在生长的过程中没有对其进行支撑的作用力，导致侧枝在重力的作用力下很容易发生倒伏，影响西红柿的正常生长。

技术实现要素：

本实用新型的目的是提供一种西红柿的攀爬装置，该种攀爬装置能对西红柿的主茎以及侧枝进行较好的固定，减少发生倒伏的现象，从而保证西红柿的正常生长。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种西红柿的攀爬装置，包括大棚框体，所述大棚框体上设有自由垂落的固定线，所述固定线上设有用于夹持西红柿主茎和侧枝的夹持件，所述夹持件沿所述固定线的长度方向排列设置。

通过采用上述技术方案，固定线的一端固定在大棚框体上、另一端在重力的作用下垂落到土壤上，通过设置在固定线上的夹持件夹持西红柿的主茎和侧枝，用于实现西红柿植物在固定线上的固定，使得西红柿在生长的过程中不会出现倒伏现象，从而保证西红柿的正常生长、

进一步设置为：所述夹持件为床单夹。

通过采用上述技术方案，床单夹的夹持作用力相对适中，使得该种设置的夹持件不会对西红柿的主茎或侧枝造成损伤；并由于床单夹的夹持面较大，使得床单夹施加的作用力能通过床单夹与西红柿植物之间的接触面将作用力进行均匀的传导，从而对西红柿实现更好的固定。

进一步设置为：所述固定线上设有若干沿所述固定线长度方向间隔排列设置的固定块，所述夹持件上设有供所述固定线穿设的通孔，所述固定块穿过所述通孔且转动抵触于所述通孔朝向土壤的一面。

通过采用上述技术方案，西红柿在生长的过程中会在不同的主茎位置长出不同的侧枝，通过通孔的设置保证夹持件在固定线上的滑移，根据不同侧枝的位置对夹持件的位置进行调节，并通过转动夹持件的方式使得固定块能抵触在通孔的底面，从而用于实现夹持件在固定线上的定位。使得夹持件能对西红柿植物实现更好的固定，保证西红柿的正常生长。

进一步设置为：所述固定块朝向所述大棚框体顶部的一面设有嵌设进所述夹持件的定位块。

通过采用上述技术方案，通过该种设置使得固定块在抵触夹持件底部时，通过定位块嵌设进夹持件的方式，使得夹持件不会在固定线上发生周向转动，防止夹持件的脱落，使得夹持件能对西红柿实现更好稳定的夹持。

进一步设置为：所述夹持件的夹持面均设有柔性片。

通过采用上述技术方案，通过柔性片的设置减少夹持件对主茎和侧枝之间的刚性接触，减少对于主茎和侧枝造成的磨损，增加西红柿植物的成活率。且柔性片的设置能使西红柿植物与夹持件之间能有供植物更好生产的可伸缩空间，从而保证植物的良好生长。

进一步设置为：所述大棚框体与所述固定线之间连接有勾件，所述勾件上设有弯曲设置的形变段。

通过采用上述技术方案，通过勾件的设置使得大棚框架与所述固定线之间能实现更为方便的连接固定，并由于西红柿植物在生长的过程中重量不断地增加，通过形变段的设置使得固定线沿长度方向能有可伸缩的形变空间，从而防止夹持件对于主茎和侧枝之间的过度夹紧，保证植物的正常生长与成活率。

进一步设置为：所述勾件上设有多个用于调节所述固定线不同高度的挂接部。

通过采用上述技术方案，当西红柿上的重量过重时，通过挂接部用于改变勾件与大棚框架之间的挂接位置，从而对固定线的高度实现调节；减少夹持件对主茎和侧枝造成的过大作用力，保证西红柿植物的成活率。

进一步设置为：所述挂接部分别设置在所述勾件靠近端面的位置，所述形变段设置在所述勾件靠近于长度方向的中部位置。

通过采用上述技术方案，通过该种设置使得挂接部能方便于连接大棚框体和固定线，且该种设置能通过挂接部用于增大勾件的形变量，减少西红柿植物受到过大的局部作用力。

进一步设置为：所述固定线上设有套接所述挂接部的套环。

通过采用上述技术方案，通过套环的设置用于连接固定线与勾件，使得固定线与勾件之间的连接更加方便。

综上所述，本实用新型具有以下有益效果：通过在大棚框体的顶部设置固定线并在固定线上设置用于夹持西红柿主茎和侧枝的夹持件，用于实现对西红柿植物的固定，保证西红柿植物的正常生长；通过在固定线上设置若干沿固定线排列的固定块，并将夹持件设置为穿过固定线且可转动实现固定的方式，用于实现夹持件在固定线上的调节定位，使夹持件能更好的对西红柿植物进行夹持；通过勾件用于连接大棚框体与固定线，并在勾件上设置不同的挂接部以及形变段，使得夹持件能在植物生长的过程中对植物施加均匀的固定力，从而保证植物的成活率。

附图说明

图1为实施例的立体图；

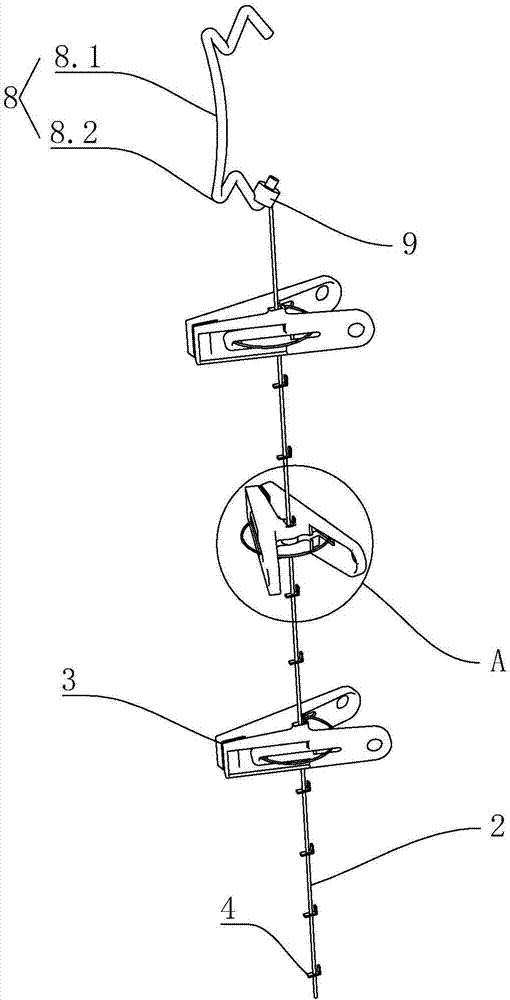

图2为实施例中勾件与固定线的结构示意图；

图3为图2中A部放大图。

图中：1、大棚框体；2、固定线；3、夹持件；4、固定块；5、通孔；6、定位块；7、柔性片；8、勾件；8.1、形变段；8.2、挂接部；9、套环。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种西红柿的攀爬装置，参考图1和图2，包括大棚框体1，大棚框体1的顶部悬挂有勾件8，勾件8相对于大棚框体1的另一端连接有固定线2，固定线2在重力的作用下自由垂落到土壤地面。固定线2靠近勾件8的一端固定设有套环9，套环9套设勾件6用于实现固定线2与勾件8之间的连接固定；固定线2上设有若干沿固定线2长度方向间隔排列设置的夹持件3，通过夹持件3用于夹持西红柿的主茎以及侧枝，对西红柿植物实现固定。夹持件3为床单夹。

勾件8的形状为长条形且靠近两端的位置均设有多个挂接部8.2，挂接部8.2将勾件8靠近两端的位置形状构成为倾斜设置的M形；靠近于勾件8两端的M形之间的开口相向设置，通过挂接部8.2用于改变勾件8与大棚框体1之间的悬挂位置，对固定线2上夹持件3的位置高度进行调节。勾件8的中部弯曲设置形成所述的形变段8.1，通过形变段8.1使得勾件8能沿竖直方向发生弹性形变，使夹持件3不会对植物施加过大的作用力。形变段8.1为半弧形且勾件8的材料为钢丝。

参考图3，固定线2上固定设有若干沿固定线2长度方向间隔排列设置的固定块4，固定块4的形状为长条形。夹持件3上设有供固定块4穿设的长条形通孔5，将固定块4穿过通孔5后并转动抵触在通孔5下底面，用于实现夹持件3在固定线2上的固定。固定块4上表面固定设有向上凸起设置定位块6，当固定块4抵触夹持件3时，定位块6穿过夹持件3用于实现对固定块6的周向固定，使得夹持件3不会脱离固定块4。夹持件3的夹持面上粘接固定有柔性片7，通过柔性片7用于减少夹持件3对主茎以及侧枝造成的磨损，柔性片7为海绵。

工作过程：

将位于勾件8一端的挂接部8.2悬挂在大棚框体1上、将固定线2上的套环9套设在勾件8自由端上的挂接部8.2上。根据西红柿主茎的位置调节夹持件3在固定线2上的高度，当调节到指定位置时，转动夹持件3使得固定块4与通孔5的底面发生抵触并使定位块6穿过夹持件3，用于实现对夹持件3的两点定位。通过夹持件3夹持主茎或侧枝的方式，用于实现对西红柿植物的固定。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
