一种摆环式玉米播种机秸秆清理器的制作方法

本实用新型属于播种机设备领域，具体来说，是一种摆环式玉米播种机秸秆清理器。

背景技术：

播种机是农业生产活动中经常使用的自动化机械，传统的播种机在使用时，经常会出现播种机前端杂草堆积，从而堵塞播种机的现象，因此使得种植效率非常低。现有的播种机清理装置，大多通过旋转的方式清理播种机前端的杂草，这种方式在清理过程中，容易使得杂草缠绕在转轴上，从而致使抱轴情况的发生，造成清理装置的损坏，使用起来十分不便。

技术实现要素：

本实用新型目的是旨在提供了一种种植效率高，稳定性好，能够有效清理播种机前端杂草并且避免抱轴情况发生的玉米播种机清理装置。

为实现上述技术目的，本实用新型采用的技术方案如下：

一种摆环式玉米播种机秸秆清理器，包括播种机机架，摆环箱，第一定位块，第二定位块，第一摆臂，第二摆臂，U型螺栓，第一定位板，承托板，第二定位板，清理器，所述摆环箱通过螺栓连接固定在承托板上，所述第一定位块通过键连接套于摆环箱的输出轴上，所述第一定位块外侧设有齿，所述第二定位块内侧后端同样设有齿，且所述第二定位块内侧后端的齿与第一定位块外侧的齿相互适配，所述第一摆臂上设有传动块，所述传动块套设于第二定位块内部前端，所述第二摆臂上端通过螺栓连接固定在第一摆臂上，所述第二摆臂中段设有导向槽，所述承托板上设有第三定位块，所述第二摆臂通过导向槽与第三定位块的配合套设在承托板上，所述第二定位板通过螺栓连接固定在第二摆臂下端，所述清理器通过螺栓连接固定在第二定位板上，所述承托板左右两侧通过第一定位板和U型螺栓固定在播种机机架上。所述第一摆臂和承托板之间设有U型螺栓。

其工作原理如下所述：本实用新型在使用时，悬挂在播种机的前端，将摆环箱的驱动轴与拖拉机的后动力源相连，从而带动摆环箱的输出轴做左右往复转动，进而带动通过键连接固定在输出轴上的第一定位块做左右往复转动，由于第一定位块外侧设有齿，第二定位块内侧后端同样设有齿，且第二定位块内侧后端的齿与第一定位块外侧的齿相互适配，因此当第一定位块做左右往复转动时，带动第二定位块前端绕摆环箱的输出轴做左右往复运动，同时，由于第一摆臂上设有传动块，且传动块位于第一定位块内部前端，所以第一摆臂能够在第二定位块的带动下做左右往复运动。

第二摆臂上端通过螺栓连接固定在第一摆臂上，所述第二摆臂中段设有导向槽，所述承托板上设有第三定位块，所述第二摆臂通过导向槽与第三定位块的配合套设在承托板上，因而当第一摆臂做左右往复运动时，第二摆臂能够绕承托盘上的第三定位块做左右往复运动，进而带动第二摆臂下端设置的清理器做左右往复运动。

进一步限定，所述第一摆臂和承托板之间设有U型螺栓。

在第一摆臂与承托板之间设置U型螺栓的目的在于：一方面起到了承托第一摆臂的作用，另一方面还同时减少了第一摆臂与承托板之间的摩擦，提高了工作效率。

进一步限定，所述清理器为爪形且包含多个。

本实用新型的优势在于：首先，通过摆臂的左右往复运动，实现了将播种机前端的杂草清理到左右两侧的功能，并且能够有效避免抱轴情况的发生，延长了清理器的使用寿命；其次，大面积的采用螺栓连接，使得更换、维修起来更为方便。

附图说明

本实用新型可以通过附图给出的非限定性实施例进一步说明：

图1为一种摆环式玉米播种机秸秆清理器的结构示意图；

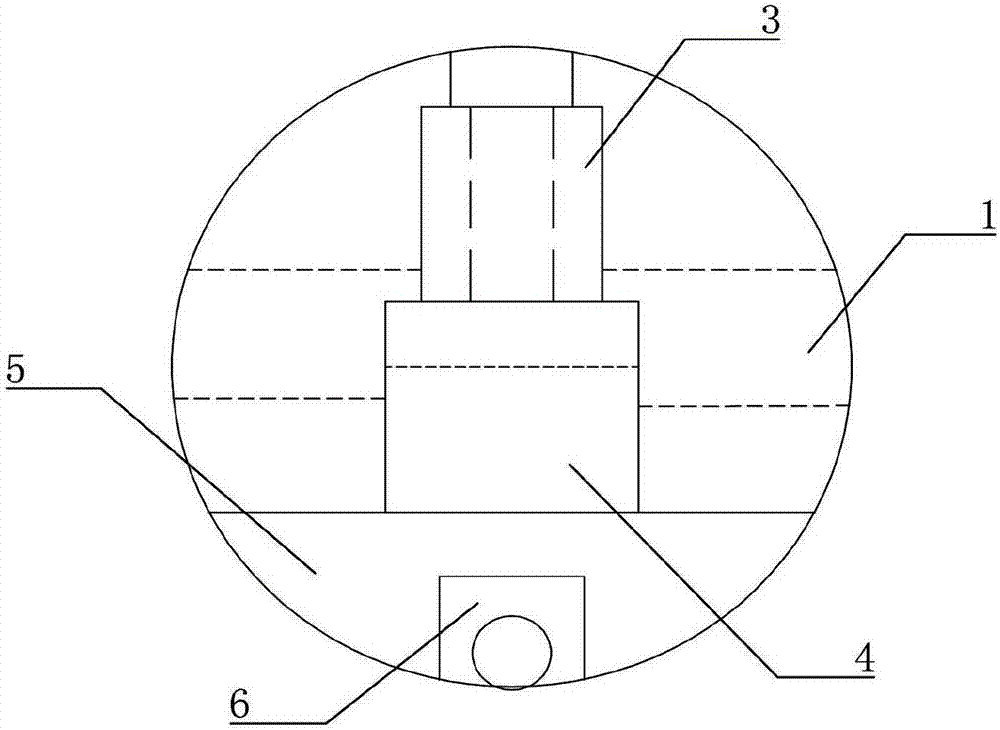

图2为图1中A的局部放大图；

图3为图2的俯视图；

图4为图1中B的局部放大图；

图5为图1中C的局部放大图。

主要元件符号说明如下：

播种机机架1，摆环箱2，第一定位块3，第二定位块4，第一摆臂5，第二摆臂6，U型螺栓7，第一定位板8，承托板9，第二定位板10，清理器11，传动块12，导向槽13，第三定位块14。

具体实施方式

为了使本领域的技术人员可以更好地理解本实用新型，下面结合附图和实施例对本实用新型技术方案进一步说明。

如图1,图2，图3，图4所示的一种摆环式玉米播种机秸秆清理器，包括播种机机架1，摆环箱2，第一定位块3，第二定位块4，第一摆臂5，第二摆臂6，U型螺栓7，第一定位板8，承托板9，第二定位板10，清理器11，摆环箱2通过螺栓连接固定在承托板9上，第一定位块3通过键连接套于摆环箱2的输出轴上，第一定位块3外侧设有齿，第二定位块4内侧后端同样设有齿，且第二定位块4内侧后端的齿与第一定位块3外侧的齿相互适配，第一摆臂5上设有传动块12，传动块12套设于第二定位块4内部前端，第二摆臂6上端通过螺栓连接固定在第一摆臂5上，第二摆臂6中段设有导向槽13，承托板9上设有第三定位块14，第二摆臂6通过导向槽13与第三定位块14的配合套设在承托板9上，第二定位板10通过螺栓连接固定在第二摆臂6下端，清理器11通过螺栓连接固定在第二定位板10上，承托板9左右两侧通过第一定位板8和U型螺栓7固定在播种机机架1上。

优选的，第一摆臂5和承托板9之间设有U型螺栓7。

最优的，清理器11为爪形且包含多个。

以上对本实用新型提供的一种摆环式玉米播种机秸秆清理器进行了详细介绍。具体实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
