一种农业精准施肥装置的制作方法

本实用新型涉及农业施肥装置技术领域，特别涉及一种农业精准施肥装置。

背景技术：

随着社会的发展，农业生产也逐步实现机械化生产，农业生产过程中也出现了施肥装置，对于现有的施肥装置来说，任然存在问题，当施肥装置以不均匀速度行走在田里时，其并不能较好的保证始终以均匀的肥料量施加于植被，施肥设置的性能也对施肥效果造成不小的影响，并且价格昂贵，通常情况下，体积较大，不便于携带，具有一定的局限性。

技术实现要素：

本实用新型的主要目的在于提供一种农业精准施肥装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种农业精准施肥装置，包括溶解箱，所述溶解箱的顶部套接有进料口，所述溶解箱的一侧内嵌有控制按钮，所述溶解箱的一侧连接有伸缩管，所述伸缩管的一端卡接有喷头，所述溶解箱的底部开有排污管口，所述溶解箱的另一侧卡接有进水管，所述进水管的一端连接有水箱，所述水箱的一侧设置有缓冲减震层，所述溶解箱通过立柱固定连接在缓冲减震层上，所述缓冲减震层的一侧连接有底座，所述底座的底端转动连接有行走轮。

进一步地，所述溶解箱与伸缩管的连接处设有防水密封垫，所述伸缩管为PVC管类构件。

进一步地，所述喷头的内部设有间距相等的通孔，所述喷头为橡胶类构件。

进一步地，所述溶解箱的内部侧壁上卡接有过滤网，所述过滤网的网格大小为0.5cm，所述过滤网为耐腐蚀性构件。

进一步地，所述溶解箱的底端套接有驱动装置，所述驱动装置的一端固定连接有搅拌轴，所述搅拌轴为圆柱状，且搅拌轴的前端为弧形结构。

进一步地，所述搅拌轴的表面开有搅拌叶片，所述搅拌叶片为中空结构，所述搅拌叶片的表面涂有耐腐蚀性喷漆。

与现有技术相比，本实用新型具有如下有益效果：该种施肥装置设计合理，操作简单，通过在溶解箱的一侧连接有伸缩管，伸缩管能够很好的控制施肥的距离，操作方便，提高施肥的效率，驱动装置带动搅拌叶片对内部进行搅拌，可以快速的使固体肥料充分溶解，提高肥料的利用率，过滤网能够有效的防止杂质在内部形成堵塞，避免对设备造成损坏，同时操作方式简单方便，具有很高的实用性。

附图说明

图1为本实用新型一种农业精准施肥装置的整体结构示意图。

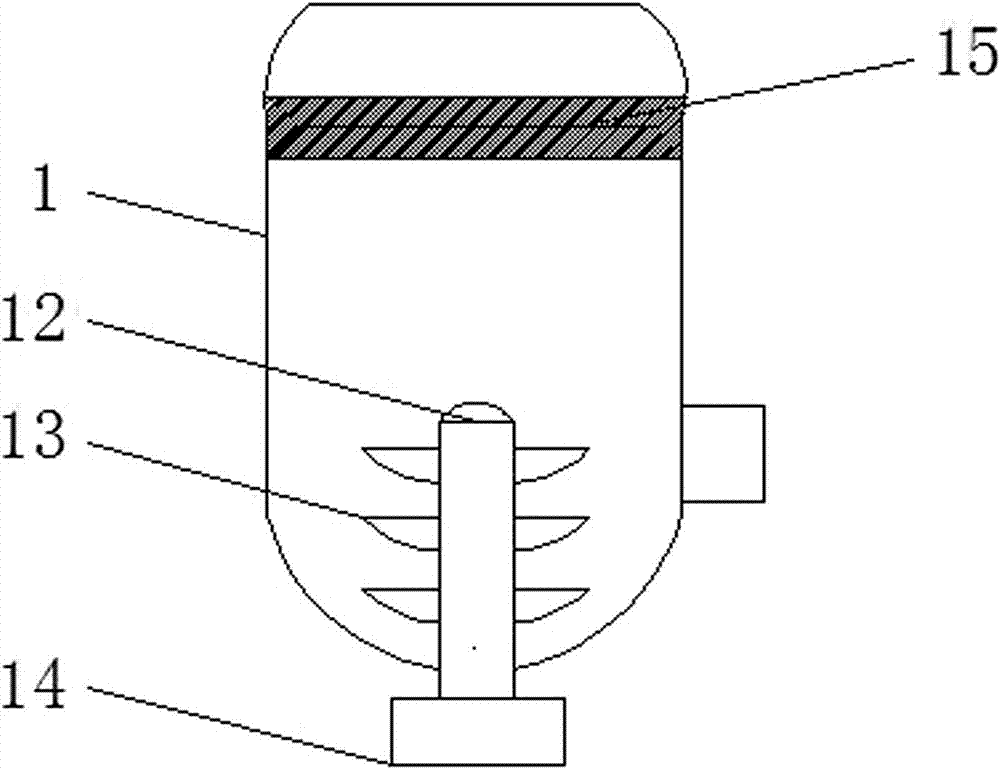

图2为本实用新型一种农业精准施肥装置的溶解箱内部示意图。

图中：1、溶解箱；2、控制按钮；3、进料口；4、进水管；5、水箱；6、排污管口；7、缓冲减震层；8、底座；9、行走轮；10、喷头；11、伸缩管；12、搅拌轴；13、搅拌叶片；14、驱动装置；15、过滤网。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种农业精准施肥装置，包括溶解箱1，所述溶解箱1的顶部套接有进料口3，所述溶解箱1的一侧内嵌有控制按钮2，所述溶解箱1的一侧连接有伸缩管11，所述伸缩管11的一端卡接有喷头10，所述溶解箱1的底部开有排污管口6，所述溶解箱1的另一侧卡接有进水管4，所述进水管4的一端连接有水箱5，所述水箱5的一侧设置有缓冲减震层7，所述溶解箱1通过立柱固定连接在缓冲减震层7上，所述缓冲减震层7的一侧连接有底座8，所述底座8的底端转动连接有行走轮9。

其中，所述溶解箱1与伸缩管11的连接处设有防水密封垫，所述伸缩管11为PVC管类构件。

其中，所述喷头10的内部设有间距相等的通孔，所述喷头10为橡胶类构件。

其中，所述溶解箱1的内部侧壁上卡接有过滤网15，所述过滤网15的网格大小为0.5cm，所述过滤网15为耐腐蚀性构件。

其中，所述溶解箱1的底端套接有驱动装置14，所述驱动装置14的一端固定连接有搅拌轴12，所述搅拌轴12为圆柱状，且搅拌轴12的前端为弧形结构。

其中，所述搅拌轴12的表面开有搅拌叶片13，所述搅拌叶片13为中空结构，所述搅拌叶片13的表面涂有耐腐蚀性喷漆。

需要说明的是，本实用新型为一种农业精准施肥装置，工作时，工作人员将废料通过进料口3进入到溶解箱1中，控制按钮2设在溶解箱1的一侧，轻轻按动控制按钮2，水箱5中的水通过进水管4进入到溶解箱1中，驱动装置14带动搅拌轴12进行转动，搅拌轴12上的搅拌叶片13对其进行充分的搅拌，加快溶解的速度，伸缩管11套接在溶解箱1的一侧，可以根据需要调节伸缩管11的长度，使得施肥更加的方便，过滤网15卡接在溶解箱1的内部，具有很好的过滤作用，增加施肥的质量，整套装置完整运行。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
