一种食用菌培养基包装袋的打孔、接种一体化设备的制作方法

本实用新型涉及食用菌生产设备，尤其是一种食用菌培养基包装袋的打孔、接种一体化设备。

背景技术：

食用菌是指子实体硕大、可供食用的蕈菌(大型真菌)，通称为蘑菇。中国已知的食用菌有350多种，其中多属担子菌亚门，常见的有：香菇、草菇、蘑菇、木耳、银耳、猴头、竹荪、松口蘑(松茸)、口蘑、红菇、灵芝、虫草、松露、白灵菇和牛肝菌等，食用菌的培育主要采用磷酸二氢钾溶于水与糠麸、石膏以及木屑混合形成培养基，培养基通过包装袋包装，包装袋包装好后需要在包装袋上进行打孔，在孔内插入菌种，即可完成接种过程，现在食用菌培养基包装袋进行打孔时，都是人工进行打孔，打孔效率低，打孔后需要人工搬运到接种台进行接种处理，打孔以及接种的效果不好。

技术实现要素：

本实用新型的目的是为了解决现有技术存在的缺陷，提供一种食用菌培养基包装袋的打孔、接种一体化设备。

为了实现上述目的，本实用新型采用的技术方案是：

一种食用菌培养基包装袋的打孔、接种一体化设备，包括传送装置，位于传送装置端部下方的打孔装置以及位于打孔装置下方的接种装置，所述传送装置包括传动辊轴，在传动辊轴的外侧缠设传送带，在传送带上方的外侧设有挡板，两个挡板之间形成传输通道，在传输通道内放置多个菌培养基包装袋，菌培养基包装袋的底部与传送带接触；

打孔装置包括菌袋套筒，菌袋套筒的两端开口，菌袋套筒的顶部位于传输通道端口的下方，菌袋套筒的周面上设有环形通槽，菌袋套筒的外侧固定多个固定板，固定板包括横向固定板和纵向固定板，纵向固定板通过销钉固定在菌袋套筒的外壁上，横向固定板上固定气缸，气缸的端部连接打孔杆，打孔杆的端部从环形通槽伸入到菌袋套筒的内腔中；

所述菌袋套筒的底部设有活动连接端盖，菌袋套筒底部的一侧设有斜置气缸，斜置气缸的汽缸杆与端盖的底部连接；

接种装置包括位于菌袋套筒底部的传送板，传送板的一侧设有接种台，接种台的一侧设有转动带，传送板的背面设有固定在地面上的两个或两个以上的升降气缸，升降气缸控制传送板的倾斜角度。

上述的一种食用菌培养基包装袋的打孔、接种一体化设备，所述横向固定板和纵向固定板一体成型。

上述的一种食用菌培养基包装袋的打孔、接种一体化设备，环形通槽内设有多个与菌袋套筒连接的加强筋。

上述的一种食用菌培养基包装袋的打孔、接种一体化设备，环形通槽的上下两侧设有多个均匀排布的固定孔，纵向固定板上的销钉与固定孔连接。

上述的一种食用菌培养基包装袋的打孔、接种一体化设备，传送板的端部与接种台铰接。

本实用新型的有益效果为：该设备带有传送装置，位于传送装置端部下方的打孔装置以及位于打孔装置下方的接种装置，传送装置包括传动辊轴，在传动辊轴的外侧缠设传送带，在传送带上方的外侧设有挡板，两个挡板之间形成传输通道，在传输通道内放置多个培养基包装袋，培养基包装袋的底部与传送带接触，打孔装置包括菌袋套筒，菌袋套筒的两端开口，菌袋套筒的顶部位于传输通道端口的下方，打孔时，将培养基包装袋通过传送带顺着传输通道的端口输出并从菌袋套筒的顶部灌入，通过气缸带动打孔杆伸入到菌袋套筒的内腔中在培养基包装袋的表面打孔，进一步，菌袋套筒的底部设有活动连接端盖，菌袋套筒底部的一侧设有斜置气缸，斜置气缸的汽缸杆与端盖的底部连接，打孔完成后，斜置气缸带动端盖打开，被打孔后的培养基包装袋从菌袋套筒底部漏出后顺着传送板输送到接种台上进行接种处理，接种处理完成后，通过转动带传送到下一道工序加工，实现了培养基包装袋的打孔以及接种一体化处理。而且，传送板的背面设有固定在地面上的两个或两个以上的升降气缸，升降气缸控制传送板的倾斜角度，可以控制打孔后培养基包装袋传送到接种台的速度。

附图说明

图1为本实用新型的示意图；

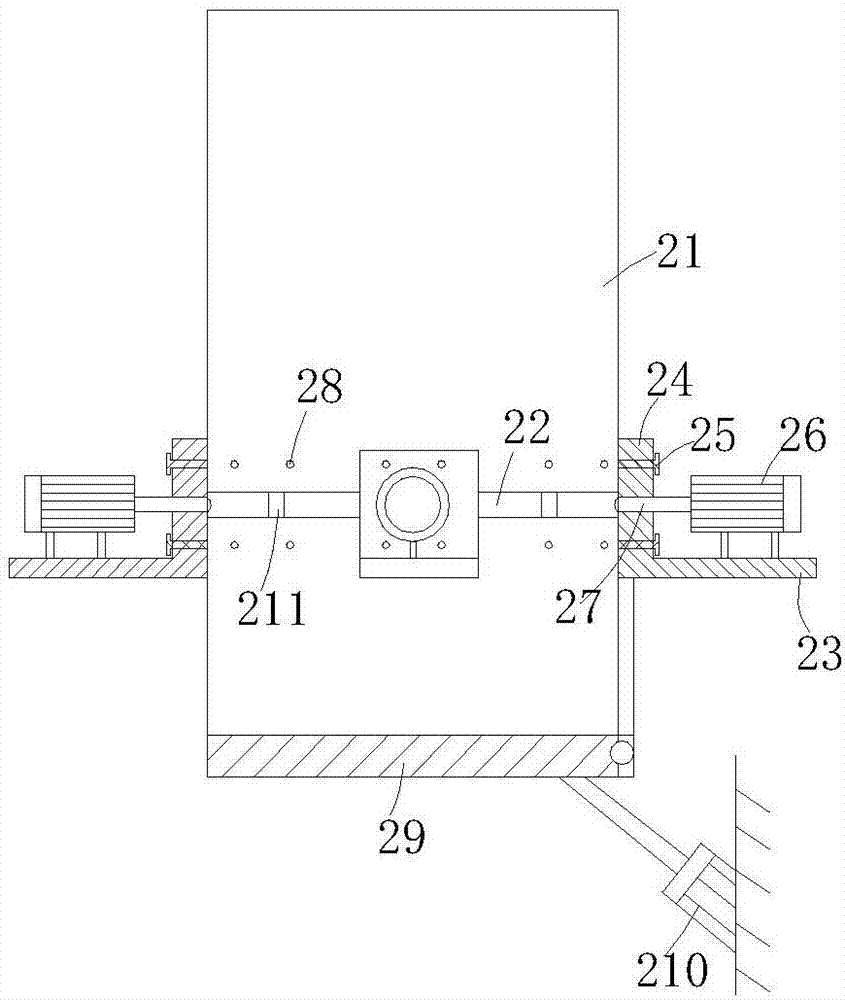

图2为本实用新型打孔装置的示意图。

具体实施方式

如图1、图2所示，一种食用菌培养基包装袋的打孔、接种一体化设备，包括传送装置1，位于传送装置1端部下方的打孔装置2以及位于打孔装置2下方的接种装置3，传送装置1包括传动辊轴11，在传动辊轴11的外侧缠设传送带12，在传送带12上方的外侧设有挡板13，两个挡板13之间形成传输通道，在传输通道内放置多个培养基包装袋14，培养基包装袋14的底部与传送带12接触；

打孔装置2包括菌袋套筒21，菌袋套筒21的两端开口，菌袋套筒21的顶部位于传输通道端口的下方，菌袋套筒21的周面上设有环形通槽22，菌袋套筒21的外侧固定多个固定板，固定板包括横向固定板23和纵向固定板24，横向固定板23与纵向固定板24一体成型，纵向固定板24通过销钉25固定在菌袋套筒21的外壁上，横向固定板23上固定气缸26，气缸26的端部连接打孔杆27，打孔杆27的端部从环形通槽22伸入到菌袋套筒21的内腔中。

环形通槽22的上下两侧设有多个均匀排布的固定孔28，纵向固定板24上的销钉25与固定孔28连接，由于固定孔28的数量为多个，纵向固定板24可以在菌袋套筒21上以环形通槽22为圆进行随意排布，从而控制各个打孔机构之间的距离以及排布情况，打孔机构的数量以及打孔之间的距离都可以调节。

菌袋套筒21的底部设有活动连接端盖29，菌袋套筒21底部的一侧设有斜置气缸210，斜置气缸210的汽缸杆与端盖29的底部连接。

在本实用新型中，打孔机构的数量为四个，横向固定板23和纵向固定板24一体成型，环形通槽22内设有多个与菌袋套筒21连接的加强筋211。

接种装置3包括位于菌袋套筒21底部的传送板31，传送板31的一侧设有接种台32，接种台32的一侧设有转动带33，传送板31的背面设有固定在地面上的两个或两个以上的升降气缸34，升降气缸34控制传送板31的倾斜角度，传送板31的端部与接种台32铰接。

该设备带有传送装置1，位于传送装置1端部下方的打孔装置2以及位于打孔装置2下方的接种装置3，传送装置1包括传动辊轴11，在传动辊轴11的外侧缠设传送带12，在传送带12上方的外侧设有挡板13，两个挡板13之间形成传输通道，在传输通道内放置多个培养基包装袋14，培养基包装袋14的底部与传送带12接触，打孔装置2包括菌袋套筒21，菌袋套筒21的两端开口，菌袋套筒21的顶部位于传输通道端口的下方，打孔时，将培养基包装袋14通过传送带12顺着传输通道的端口输出并从菌袋套筒21的顶部灌入，通过气缸26带动打孔杆27伸入到菌袋套筒21的内腔中在培养基包装袋14的表面打孔，进一步，菌袋套筒21的底部设有活动连接端盖29，菌袋套筒21底部的一侧设有斜置气缸210，斜置气缸210的汽缸杆与端盖29的底部连接，打孔完成后，斜置气缸210带动端盖29打开，被打孔后的培养基包装袋14从菌袋套筒21底部漏出后顺着传送板31输送到接种台32上进行接种处理，接种处理完成后，通过转动带33传送到下一道工序加工，实现了培养基包装袋14的打孔以及接种一体化处理。而且，传送板31的背面设有固定在地面上的两个或两个以上的升降气缸34，升降气缸34控制传送板31的倾斜角度，可以控制打孔后培养基包装袋传送到接种台的速度。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
