本实用新型是一种多功能林业用除草钻穴机,属于林业机械领域。
背景技术:
在植树造林,栽草种花中,为了提高植树造林的成活率,一般采用深埋大苗的技术,要求挖的穴有相当的深度,为此,采用机械钻孔的办法。目前的便携式钻穴机功能比较单一,只能解决钻深穴的问题,顶多还具有清除深穴附近的杂草的功能,但工作者在偏远区域长时间工作,需要准备用具很多,如果除草钻穴机的功能能丰富一些,将给工作人员带来很大的便利性。
现有技术公开了申请号为:CN201620199677.7d一种多功能林业用除草钻穴机,结构较为复杂,整机较为繁重,功能重复,再搬运和使用的过程中较为繁琐。
技术实现要素:
针对现有技术存在的不足,本实用新型目的是提供一种多功能林业用除草钻穴机,以解决现有钻穴机结构较为复杂,整机较为繁重,功能重复,再搬运和使用的过程中较为繁琐的问题。
为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种多功能林业用除草钻穴机,其结构包括工作装置、固定提手、调整板、储存油箱、装入口、固定铁杆、工作把手、固定支架、钻穴杆件、旋转刀片、刺入铁头、平衡刺刀,所述工作装置上设有固定提手,所述固定提手与调整板相连接,所述工作装置与储存油箱相连接,所述储存油箱上设有装入口,所述工作装置与固定铁杆相连接,所述固定铁杆与工作把手相连接,所述工作把手与固定支架相连接,所述固定支架与钻穴杆件相连接,所述钻穴杆件与工作装置相连接,所述钻穴杆件上设有旋转刀片。
进一步地,所述钻穴杆件下设有刺入铁头,所述刺入铁头与平衡刺刀相连接,所述平衡刺刀与旋转刀片相连接。
进一步地,所述工作装置包括:发动机保护罩、散热片、功能开关、散热通道、注油通道、固定圈。
进一步地,所述发动机保护罩下连接有散热片,所述散热片旁设有功能开关,所述散热片与散热通道相连接,所述散热通道与注油通道相连接,所述注油通道与固定圈相连接。
进一步地,所述储存油箱与固定支架相连接。
本实用新型一种多功能林业用除草钻穴机,结构简单轻便,使用方法较为简易,能够节省工人工作时的体力,节省劳动成本和时间,解决了现有钻穴机结构较为复杂,整机较为繁重,功能重复,再搬运和使用的过程中较为繁琐的问题,提高了除草钻穴机的灵活性和实用性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:
图1为本实用新型一种多功能林业用除草钻穴机的结构示意图;

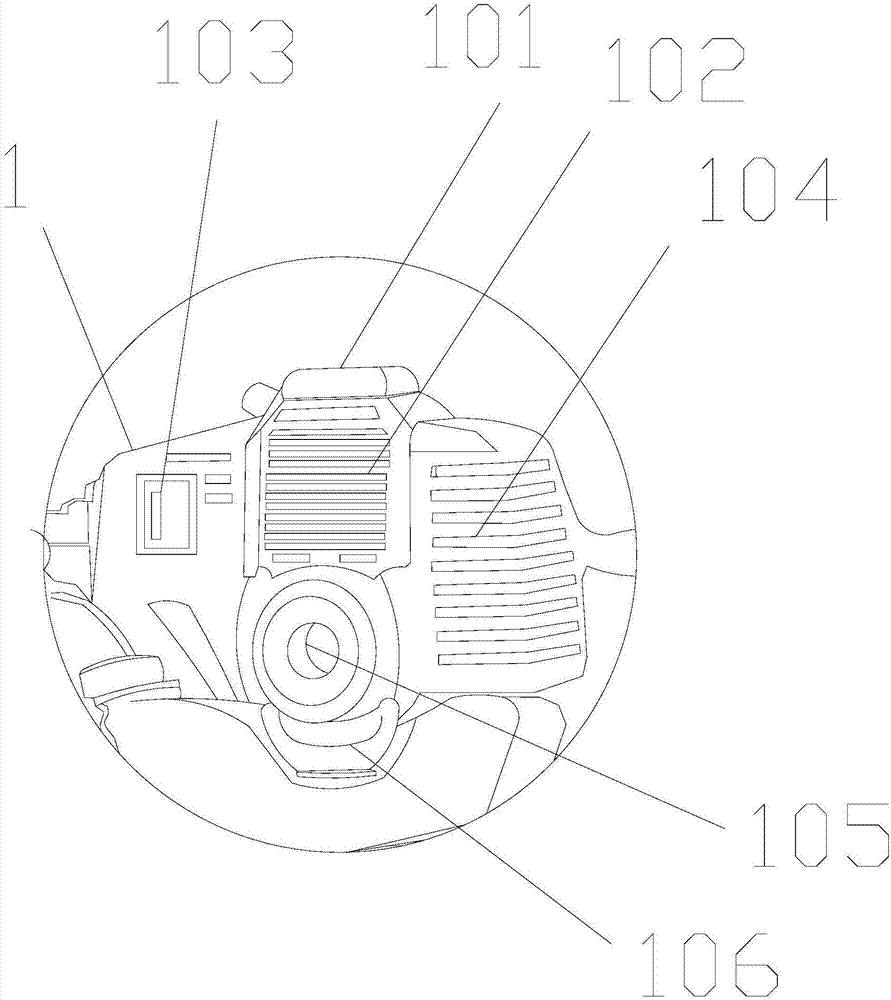

图2为图1的A结构示意图;
图中:工作装置-1、固定提手-2、调整板-3、储存油箱-4、装入口-5、固定铁杆-6、工作把手-7、固定支架-8、钻穴杆件-9、旋转刀片-10、刺入铁头-11、平衡刺刀-12、发动机保护罩-101、散热片-102、功能开关-103、散热通道-104、注油通道-105、固定圈-106。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
请参阅图1与图2,本实用新型提供一种多功能林业用除草钻穴机,其结构包括工作装置1、固定提手2、调整板3、储存油箱4、装入口5、固定铁杆6、工作把手7、固定支架8、钻穴杆件9、旋转刀片10、刺入铁头11、平衡刺刀12,所述工作装置1上设有固定提手2,所述固定提手2与调整板3相连接,所述工作装置1与储存油箱4相连接,所述储存油箱4上设有装入口5,所述工作装置1与固定铁杆6相连接,所述固定铁杆6与工作把手7相连接,所述工作把手7与固定支架8相连接,所述固定支架8与钻穴杆件9相连接,所述钻穴杆件9与工作装置1相连接,所述钻穴杆件9上设有旋转刀片10,所述钻穴杆件9下设有刺入铁头11,所述刺入铁头11与平衡刺刀12相连接,所述平衡刺刀12与旋转刀片10相连接,所述工作装置1包括:发动机保护罩101、散热片102、功能开关103、散热通道104、注油通道105、固定圈106,所述发动机保护罩101下连接有散热片102,所述散热片102旁设有功能开关103,所述散热片102与散热通道104相连接,所述散热通道104与注油通道105相连接,所述注油通道105与固定圈106相连接,所述储存油箱4与固定支架8相连接。
在进行使用时,手持固定提手2及工作把手7,打开功能开关103,发动工作装置1,通过刺入铁头11及平衡刺刀12进行钻穴处理通过工作装置1带动旋转刀片10进行工作处理即可,本实用新型一种多功能林业用除草钻穴机,结构简单轻便,使用方法较为简易,能够节省工人工作时的体力,节省劳动成本和时间,解决了现有钻穴机结构较为复杂,整机较为繁重,功能重复,再搬运和使用的过程中较为繁琐的问题,提高了除草钻穴机的灵活性和实用性。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
