一种多功能农业播种机械的制作方法

本实用新型涉及农业机械领域，特别是涉及一种多功能农业播种机械。

背景技术：

播种机是农业生产中关键作业环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件。播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影响很大。现有的播种机大多是将肥料和种子抛在土里，便完成了播种操作，但是这样播种的种子是与肥料是直接接触的，导致肥料的肥力熔化时会造成种子烧坏，降低了种子的存活率；另外现有的播种机只能进行散种，对于需要覆膜播种的农业产品还是需要人工进行播种。

技术实现要素：

本实用新型的目的在于提供一种可提高种子存活率且能覆膜播种的多功能农业播种机械。

本实用新型的目的是通过以下技术方案实现的：

一种多功能农业播种机械，包括底板、松土装置、播种器、水箱和覆膜装置，所述底板的底面上设有液压升降机，液压升降机的活塞杆上设有轴承，轴承的两端设有行进轮，底板一端的侧壁安装有牵引架，靠近牵引架一侧的底板上依次设有松土装置、播种器、水箱和覆膜装置，所述松土装置包括支架、铧犁刀、电机和碎土盘，支架安装在靠近牵引架一侧的底面上，支架底部安装有铧犁刀，铧犁刀远离牵引架一侧的底板上安装有电机，电机的输出轴穿过底板与碎土盘连接，碎土盘的底面上设有多根销钉，所述播种器包括储料箱、转轴、挡片、支撑柱、气缸、辅助轮、链盘A、链盘B和链条，储料箱固定在底板上，底板上加工有矩形通槽，储料箱底部设有出料口，且出料口穿过矩形框后位于底板下方，出料口内设有转轴，转轴上安装有与出料口内壁相配合的挡片，转轴的一端穿过出料口后与链盘A连接，支撑柱的顶部铰接在储料箱下方底板的底面上，支撑柱底部安装有辅助轮，辅助轮上安装有链盘B，且链盘B位于链盘A下方，链盘A通过链条与链盘B连接，所述气缸的缸体铰接在支撑柱一侧的底板底面上，气缸的活塞杆与支撑柱连接，所述水箱底部设有排水管，排水管远离水箱的一端位于底板下方，底板下方的排水管上加工有多个漏水口，所述覆膜装置包括薄膜辊、覆膜架、压边轮和盖土犁片，所述薄膜辊通过立柱可转动地安装在底板上，所述覆膜架呈工型，覆膜架一端铰接在底板两侧的侧壁上，覆膜架远离底板的末端两侧安装有压边轮，压边轮一侧的覆膜架下方安装有盖土犁片。

所述轴承可转动地安装在活塞杆上。

所述支撑柱上设有调节链盘，链条绕置在调节链盘上。

所述水箱内设有搅拌装置，搅拌装置包括马达和搅拌架，搅拌架位于水箱内，马达固定在水箱顶部，马达的输出轴穿过水箱与搅拌架连接。

本实用新型具有如下效果：

(1)通过设置松土装置，可将土壤充分打碎，为种子提供良好的生存环境，以提高种子的存活率；

(2)通过设置播种器，可根据种子的种类调节播种量，使种子能均匀的分布在地里，以提高存活率；

(3)通过在水箱内设置搅拌装置，可将肥料融入水里，再通过排水管排出，以避免肥料融化时烧坏种子；

(4)通过设置覆膜装置，使播种机械能适合多种农业产品的播种，提高农业机械的适用范围。

附图说明

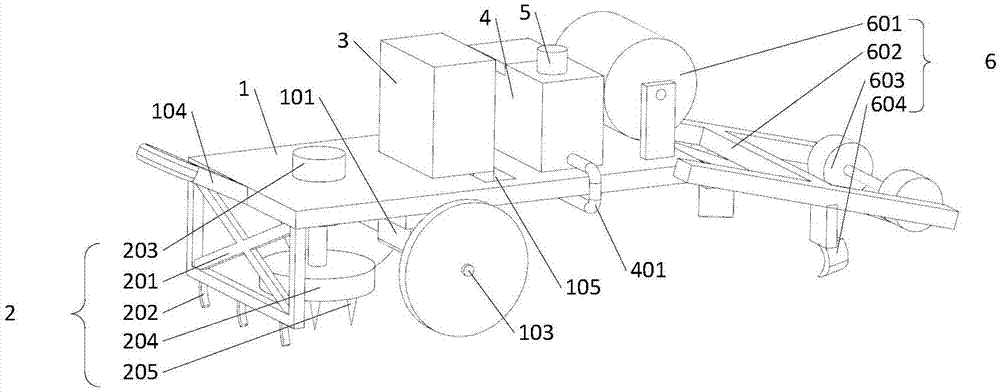

图1为本实用新型的结构示意图。

图2为本实用新型播种器的结构示意图。

图3为本实用新型出料口的内部结构示意图。

图4为本实用新型水箱的内部结构示意图。

附图标记：1、底板；101、液压升降机；102、轴承；103、行进轮；104、牵引架；105、矩形通槽；2、松土装置；201、支架；202、铧犁刀；203、电机；204、碎土盘；205、销钉；3、播种器；301、储料箱；302、转轴；303、挡片；304、支撑柱；305、气缸；306、辅助轮；307、链盘A；308、链盘B；309、链条；310、调节链盘；311、出料口；4、水箱；401、排水管；402、漏水口；5、搅拌装置；501、马达；502、搅拌架；6、覆膜装置；601、薄膜辊；602、覆膜架；603、压边轮；604、盖土犁片。

具体实施方式

实施例

如图1～图4所示，本实施例提供的多功能农业播种机械包括底板1、松土装置2、播种器3、水箱4和覆膜装置6，所述底板1的底面上设有液压升降机101，液压升降机101的活塞杆上设有轴承102，且轴承102可转动地安装在活塞杆上，轴承102的两端设有行进轮103，底板1一端的侧壁安装有牵引架104，靠近牵引架104一侧的底板1上依次设有松土装置2、播种器3、水箱4和覆膜装置6，所述松土装置2包括支架201、铧犁刀202、电机203和碎土盘204，支架201安装在靠近牵引架104一侧的底面上，支架201底部安装有铧犁刀202，铧犁刀202远离牵引架104一侧的底板1上安装有电机203，电机203的输出轴穿过底板1与碎土盘204连接，碎土盘204的底面上设有多根销钉205，所述播种器3包括储料箱301、转轴302、挡片303、支撑柱304、气缸305、辅助轮306、链盘A307、链盘B308和链条309，储料箱301固定在底板1上，底板1上加工有矩形通槽105，储料箱301底部设有出料口311，且出料口311穿过矩形框后位于底板1下方，出料口311内设有转轴302，转轴302上安装有与出料口311内壁相配合的挡片303，转轴302的一端穿过出料口311后与链盘A307连接，支撑柱304的顶部铰接在储料箱301下方底板1的底面上，支撑柱304上设有调节链盘310，支撑柱304底部安装有辅助轮306，辅助轮306上安装有链盘B308，且链盘B308位于链盘A307下方，链条309绕置在链盘A307、链盘B308和调节链盘310上，通过调节链盘310以避免支撑柱304转动时链条309脱落，所述气缸305的缸体铰接在支撑柱304一侧的底板1底面上，气缸305的活塞杆与支撑柱304连接，所述水箱4底部设有排水管401，排水管401远离水箱4的一端位于底板1下方，底板1下方的排水管401上加工有多个漏水口402，所述水箱4内设有搅拌装置5，搅拌装置5包括马达501和搅拌架502，搅拌架502位于水箱4内，马达501固定在水箱4顶部，马达501的输出轴穿过水箱4与搅拌架502连接，所述覆膜装置6包括薄膜辊601、覆膜架602、压边轮603和盖土犁片604，所述薄膜辊601通过立柱可转动地安装在底板1上，所述覆膜架602呈工型，覆膜架602一端铰接在底板1两侧的侧壁上，覆膜架602远离底板1的末端两侧安装有压边轮603，压边轮603一侧的覆膜架602下方安装有盖土犁片604。

本实用新型的使用方法是：

工作人员先将牵引架104挂在牵引车上，挂好牵引架104后，工作人员根据待播种的种子类型控制液压升降机101调节底板1的高度，使铧犁刀202和碎土盘204插入土壤内，并在储料箱301内放种子，同时控制气缸305的活塞杆伸出，使支撑柱304底部的辅助轮306与地面接触，另外在水箱4内加水和一定量的肥料，并启动马达501，通过马达501带动搅拌架502转动，使肥料融入水中，然后工作人员启动牵引车带动行进轮103转动，使底板1行进，底板1行进时铧犁刀202将土壤翻起，此时工作人员启动电机203，通过电机203控制碎土盘204转动，碎土盘204底部的销钉205将铧犁刀202翻起的土壤打散，随后辅助轮306跟随行进轮103转动，辅助轮306转动时链盘B308通过链条309带动链盘A307转动，链盘A307带动转轴302旋转，安装在转轴302上的挡片303将储料箱301内的种子依次从出料口刮出，刮出后的种子随着底板1移动均匀的掉落在打散后的土壤上，接着水箱4内的肥料溶液通过排水管401上的漏水口402浇在土壤上，最后工人将薄膜辊601上的薄膜扯出，通过石头或土壤压在土壤上，同时通过覆膜架602上的压板轮压住薄膜避免薄膜飘起，底板1行进时，盖土犁片604将土壤盖在薄膜上，用于压住薄膜，通过薄膜为种子提供一个良好的生长环境。

以上所述仅是本实用新型优选的实施方式，但本实用新型的保护范围并不局限于此，任何基于本实用新型所提供的技术方案和发明构思进行的改造和替换都应涵盖在本实用新型的保护范围内。
