一种新型天然橡胶胶水收集装置的制作方法

本实用新型涉及橡胶生产技术领域，尤其涉及一种新型天然橡胶胶水收集装置。

背景技术：

天然橡胶，是指从巴西橡胶树上采集的天然胶乳，经过凝固、干燥等加工工序而制成的弹性固状物，天然橡胶是一种以聚异戊二烯为主要成分的天然高分子化合物，天然橡胶其橡胶烃(聚异戊二烯)含量在90％以上，还含有少量的蛋白质、脂肪酸、糖分及灰分等，天然橡胶在生产前期，需要对橡胶胶水进行收集，现有技术中，通过天然橡胶胶水收集装置固定在树上进行收集。

但是，现有技术中，天然橡胶胶水收集装置需要将装置插入树中进行固定收集，不便于固定而且固定不牢固，同时，会对橡胶树产生破坏，浪费天然橡胶胶水，为此，提出一种新型天然橡胶胶水收集装置。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型天然橡胶胶水收集装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种新型天然橡胶胶水收集装置，包括固定环，所述固定环的顶部固定安装有罐体，所述固定环的一端固定安装有齿条，所述固定环的另一端固定安装有安装块，所述安装块的一侧开设有滑动孔，所述齿条与滑动孔的内壁滑动连接，所述滑动孔的顶部内壁上开设有转动孔，所述转动孔内转动安装有转动杆，所述转动杆的底端延伸至滑动孔内并固定安装有转动板，所述转动板的底部固定安装有环形齿条，所述环形齿条与齿条啮合，所述转动杆的顶端延伸至转动孔外，所述转动杆的外侧固定套设有齿轮，所述齿轮位于安装块的上方，所述安装块的顶部固定安装有固定块，所述固定块上滑动安装有卡销，所述卡销贯穿固定块并与齿轮相适配，所述卡销的一端固定安装有第一把手，所述第一把手位于固定块远离齿轮的一侧，所述卡销的外侧滑动套设有弹簧，所述弹簧的一端与固定块固定连接，所述弹簧的另一端与第一把手固定连接。

优选的，所述固定块的一侧开设有通孔，所述通孔的内壁与卡销滑动连接。

优选的，所述卡销上对称固定安装有两个限位块，所述通孔的内壁上对称开设有两个限位槽，所述限位块与对应的限位槽的内壁滑动连接。

优选的，所述转动杆上固定套设有轴承，所述轴承的外圈与转动孔的内壁固定连接。

优选的，所述转动杆的顶端固定安装有第二把手，所述第二把手的外侧固定套设有防滑套。

优选的，所述弹簧的劲度系数为2n/m-5n/m，所述固定环为不锈钢材质制成。

与现有技术相比，本实用新型的有益效果是：首先，该装置通过固定环、罐体、齿条、安装块、滑动孔、转动孔、转动杆、转动板、环形齿条、齿轮、卡销、第一把手、弹簧和第二把手相配合，使用时，将固定环弯曲包裹住橡胶树，将齿条插入安装块上的滑动孔内，转动第二把手，第二把手带动转动杆在转动孔内转动，带动转动板转动，转动板带动环形齿条转动，由于环形齿条与齿条啮合，拉动齿条运动，使固定环缩紧，当转动杆转动时，带动齿轮转动，齿轮和弹簧的作用下，使卡销往复运动，卡销限制齿轮不能反向转动，固定环固定之后不会松动，引导橡胶胶水流入罐体内，当需要取下装置时，拉动第一把手，第一把手带动卡销远离齿轮，反向转动第二把手，拉出齿条；

本实用新型操作简单，实用性强，方便将该装置固定在橡胶树上，且固定牢固，不会掉落，同时不会对橡胶树造成多余的破坏，不会对天然橡胶胶水造成浪费。

附图说明

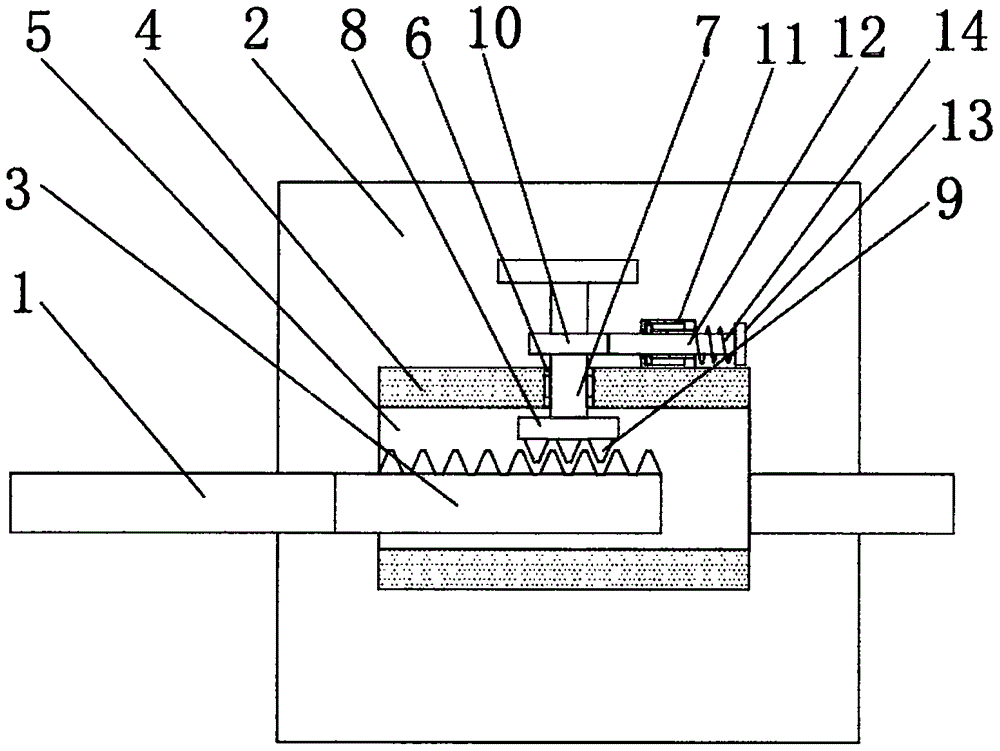

图1为本实用新型的正视剖视结构示意图；

图2为本实用新型的俯视结构示意图；

图3为本实用新型中环形齿条的结构示意图；

图4为本实用新型中卡销与齿轮的连接结构示意图。

图中：1、固定环；2、罐体；3、齿条；4、安装块；5、滑动孔；6、转动孔；7、转动杆；8、转动板；9、环形齿条；10、齿轮；11、固定块；12、卡销；13、第一把手；14、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参照图1-4，本实用新型提供一种技术方案：一种新型天然橡胶胶水收集装置，包括固定环1，固定环1的顶部固定安装有罐体2，固定环1的一端固定安装有齿条3，固定环1的另一端固定安装有安装块4，安装块4的一侧开设有滑动孔5，齿条3与滑动孔5的内壁滑动连接，滑动孔5的顶部内壁上开设有转动孔6，转动孔6内转动安装有转动杆7，转动杆7的底端延伸至滑动孔5内并固定安装有转动板8，转动板8的底部固定安装有环形齿条9，环形齿条9与齿条3啮合，转动杆7的顶端延伸至转动孔6外，转动杆7的外侧固定套设有齿轮10，齿轮10位于安装块4的上方，安装块4的顶部固定安装有固定块11，固定块11上滑动安装有卡销12，卡销12贯穿固定块11并与齿轮10相适配，卡销12的一端固定安装有第一把手13，第一把手13位于固定块11远离齿轮10的一侧，卡销12的外侧滑动套设有弹簧14，弹簧14的一端与固定块11固定连接，弹簧14的另一端与第一把手13固定连接；

固定块11的一侧开设有通孔，通孔的内壁与卡销12滑动连接，卡销12上对称固定安装有两个限位块，通孔的内壁上对称开设有两个限位槽，限位块与对应的限位槽的内壁滑动连接，转动杆7上固定套设有轴承，轴承的外圈与转动孔6的内壁固定连接，转动杆7的顶端固定安装有第二把手，第二把手的外侧固定套设有防滑套，弹簧14的劲度系数为2n/m-5n/m，固定环1为不锈钢材质制成，该装置通过固定环1、罐体2、齿条3、安装块4、滑动孔5、转动孔6、转动杆7、转动板8、环形齿条9、齿轮10、卡销12、第一把手13、弹簧14和第二把手相配合，使用时，将固定环1弯曲包裹住橡胶树，将齿条3插入安装块4上的滑动孔5内，转动第二把手，第二把手带动转动杆7在转动孔6内转动，带动转动板8转动，转动板8带动环形齿条9转动，由于环形齿条9与齿条3啮合，拉动齿条3运动，使固定环1缩紧，当转动杆7转动时，带动齿轮10转动，齿轮10和弹簧14的作用下，使卡销12往复运动，卡销12限制齿轮10不能反向转动，固定环1固定之后不会松动，引导橡胶胶水流入罐体2内，当需要取下装置时，拉动第一把手13，第一把手13带动卡销12远离齿轮10，反向转动第二把手，拉出齿条3，本实用新型操作简单，实用性强，方便将该装置固定在橡胶树上，且固定牢固，不会掉落，同时不会对橡胶树造成多余的破坏，不会对天然橡胶胶水造成浪费。

工作原理：使用时，将固定环1弯曲包裹住橡胶树，将齿条3插入安装块4上的滑动孔5内，转动第二把手，第二把手带动转动杆7在转动孔6内转动，带动转动板8转动，转动板8带动环形齿条9转动，由于环形齿条9与齿条3啮合，拉动齿条3运动，使固定环1缩紧，当转动杆7转动时，带动齿轮10转动，齿轮10和弹簧14的作用下，使卡销12往复运动，卡销12限制齿轮10不能反向转动，固定环1固定之后不会松动，引导橡胶胶水流入罐体2内，当需要取下装置时，拉动第一把手13，第一把手13带动卡销12远离齿轮10，反向转动第二把手，拉出齿条3。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
