一种太阳能恒温养鱼池的制作方法

本实用新型涉及渔业养殖技术领域，具体是一种太阳能恒温养鱼池。

背景技术：

通过在鱼塘上方安装太阳能发电板，这种“上可发电、下可养鱼”，“一种资源、两个产业”的集约发展模式，不仅不需占用农业、工业和住宅用地，而且提高了水面资源利用效率，使同一块土地的产出倍增，实现了互利共赢，提高了单位面积土地的经济价值，且可以在冬季对鱼池的水进行加热，促进鱼虾的成长。

现在的市场上有各种太阳能设备给鱼池加热保温，其加热的方法也各不相同，但是普遍存在不经济，成本较高，且在夜晚或连续的阴雨天时，就无法对鱼池进行加热。因此，本领域技术人员提供了一种太阳能恒温养鱼池，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种太阳能恒温养鱼池，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种太阳能恒温养鱼池，包括池体以及漂浮在池体内侧的若干个恒温装置，所述恒温装置包括太阳能发热装置，所述太阳能发热装置共设置有两个，且两个太阳能发热装置的底端共同设置有一组浮座，所述浮座的底端通过吊索连接有不少于三个配重块；

所述太阳能发热装置包括一组支撑板，所述支撑板的顶端一侧设置有太阳能发电板，且支撑板的顶端的另一侧设置有太阳能集热装置，所述太阳能集热装置的顶端的一侧设置有蓄电池箱，且太阳能集热装置的顶端靠近蓄电池箱的一侧设置有配电箱，所述太阳能发电板与配电箱均与蓄电池箱电性连接。

作为本实用新型进一步的方案：所述太阳能集热装置包括集热管，所述集热管的内侧贯穿设置有进水管，所述进水管的顶端连接有热水箱，且进水管的底端设置有潜水泵，所述热水箱的外侧的一端连接有连接管，且热水箱的外侧的另一端连接有第一出水管，所述热水箱的内部设置有螺旋电热丝，所述连接管的底端连接有储水保温箱，所述储水保温箱的一侧设置有第二出水管，且储水保温箱的底端设置有循环管。

作为本实用新型再进一步的方案：所述第一出水管、连接管、第二出水管和循环管的内侧均安装有电磁阀，所述螺旋电热丝和潜水泵均与蓄电池箱电性连接。

作为本实用新型再进一步的方案：所述第一出水管、进水管和第二出水管的底端均嵌入在池体的内侧，所述潜水泵的输入端安装有滤网，所述循环管的一端与进水管连接。

作为本实用新型再进一步的方案：所述蓄电池箱、配电箱和热水箱均固定在储水保温箱的顶端。

作为本实用新型再进一步的方案：所述支撑板与浮座的顶端通过螺栓固定连接，所述太阳能发电板与集热管也通过螺栓与浮座固定连接。

与现有技术相比，本实用新型的有益效果：

通过潜水泵把池体内的冷水抽入进水管内，通过集热管吸收太阳能的热量，对进水管内的冷水进行加热，加热后的热水通过第一出水管回流到池体内，从而可以池体的水温保持在一定的温度，促进池体内鱼虾等水生物的生长，当白天阳光充足的情况下，可以使热水存储在储水保温箱，从而可以在夜晚和阴雨天对池体进行加热，通过太阳能发电板吸收太阳能对蓄电池进行充电，从而可以在夜晚和阴雨天，通过螺旋电热丝对热水箱内的冷水进行加热，保证池体内的水温控制在一定的范围，且成本低，实用性强。

附图说明

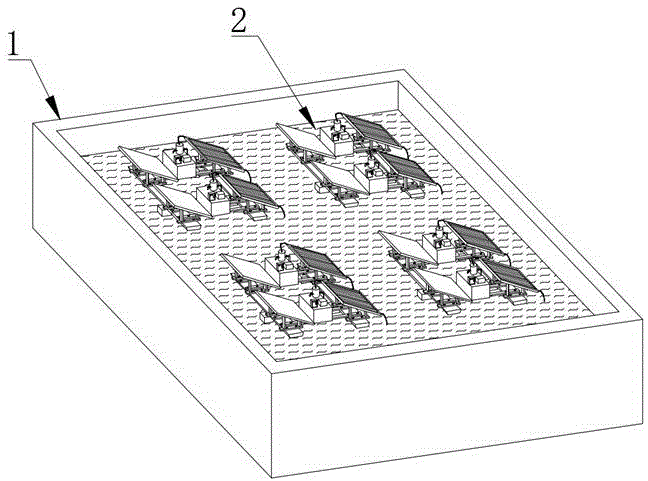

图1为一种太阳能恒温养鱼池的结构示意图；

图2为一种太阳能恒温养鱼池中恒温装置的结构示意图；

图3为一种太阳能恒温养鱼池中太阳能发热装置的结构示意图；

图4为一种太阳能恒温养鱼池中太阳能集热装置的结构示意图；

图5为一种太阳能恒温养鱼池中太阳能集热装置的剖视图。

图中：1、池体；2、恒温装置；21、太阳能发热装置；211、支撑板；212、蓄电池箱；213、配电箱；214、太阳能发电板；215、太阳能集热装置；2151、集热管；2152、第一出水管；2153、热水箱；2154、连接管；2155、储水保温箱；2156、潜水泵；2157、进水管；2158、第二出水管；2159、螺旋电热丝；2150、循环管；22、浮座；23、配重块。

具体实施方式

请参阅图1～5，本实用新型实施例中，一种太阳能恒温养鱼池，包括池体1以及漂浮在池体1内侧的若干个恒温装置2，恒温装置2包括太阳能发热装置21，太阳能发热装置21共设置有两个，两个太阳能发热装置21的底端共同设置有一组浮座22，浮座22的底端通过吊索连接有不少于三个配重块23；

太阳能发热装置21包括一组支撑板211，支撑板211的顶端一侧设置有太阳能发电板214，支撑板211的顶端的另一侧设置有太阳能集热装置215，太阳能集热装置215的顶端的一侧设置有蓄电池箱212，太阳能集热装置215的顶端靠近蓄电池箱212的一侧设置有配电箱213，太阳能发电板214与配电箱213均与蓄电池箱212电性连接。

在图4和图5中：太阳能集热装置215包括集热管2151，集热管2151的内侧贯穿设置有进水管2157，进水管2157的顶端连接有热水箱2153，进水管2157的底端设置有潜水泵2156，热水箱2153的外侧的一端连接有连接管2154，热水箱2153的外侧的另一端连接有第一出水管2152，热水箱2153的内部设置有螺旋电热丝2159，连接管2154的底端连接有储水保温箱2155，储水保温箱2155的一侧设置有第二出水管2158，储水保温箱2155的底端设置有循环管2150，从而可以根据需求不对池体1内的水进行加热。

在图4和图5中：第一出水管2152、连接管2154、第二出水管2158和循环管2150的内侧均安装有电磁阀，螺旋电热丝2159和潜水泵2156均与蓄电池箱212电性连接，从而可以根据需要关闭或打开第一出水管2152、连接管2154、第二出水管2158和循环管2150。

在图5中：第一出水管2152、进水管2157和第二出水管2158的底端均嵌入在池体1的内侧，潜水泵2156的输入端安装有滤网，循环管2150的一端与进水管2157连接，从而可以把池体1内的水送入进水管2157内进行加热。

在图3中：蓄电池箱212、配电箱213和热水箱2153均固定在储水保温箱2155的顶端，从而可以对蓄电池箱212、配电箱213进行固定，保证蓄电池箱212、配电箱213的稳定性。

在图2中：支撑板211与浮座22的顶端通过螺栓固定连接，太阳能发电板214与集热管2151也通过螺栓与浮座22固定连接，从而可以使太阳能发电板214与集热管2151漂浮在池体1上。

本实用新型的工作原理：当需要对池体内的水进行恒温加热时，首先，开启潜水泵2156，潜水泵2156把池体1内的冷水抽入进水管2157内，通过集热管2151吸收太阳能对进水管2157内的冷水进行加热，加热后的水进入热水箱2153内，再从第一出水管2152流入到池体内，从而对池体1内的水进行加热保温，促进鱼虾的生长，当池体1内的水加热到合适的温度后，关闭第一出水管2152和第二出水管2158，打开连接管2154和循环管2150，通过潜水泵2156把冷水抽入储水保温箱2155中，接着，关闭潜水泵2156，通过集热管2151对进水管2157内的冷水进行加热，利用冷水比热水密度大，冷水下沉，热水上升，形成自然对流循环，使储水保温箱2155的冷水不断地流入到进水管2157内，使储水保温箱2155中的水逐渐变热，并存储在储水保温箱2155中，在夜晚和阴雨天，可以打开第二出水管2158，对池体1内的水进行加热，通过太阳能发电板214吸收太阳能对蓄电池箱212进行充电，在夜晚和阴雨天，可以通过蓄电池箱212对螺旋电热丝2159通电加热，对热水箱2153内的冷水进行加热，再通过第一出水管2152流入池体1内，对池体1内的水进行加热，保证池体1内的水温控制在一定的范围。
