一种沼虾虾苗收集装置的制作方法

1.本实用新型属于水产养殖技术领域，尤其涉及一种沼虾虾苗收集装置，主要应用于沼虾养殖领域。


背景技术：

2.沼虾主要生活在池沼、湖泊和河流等淡水中，并能在受潮水影响的河口地区进行生长繁殖，沼虾体形大、食性广、病害少和营养好等特性，因此具有重要的经济价值，沼虾原产于东南亚热带区的淡水水域，沼虾在我国长三角地区被大量养殖销售。沼虾虾苗在集中标粗培育后要分养至养殖池塘，现有的沼虾虾苗在收集过程中，主要采用拉网方式将虾苗储养池内的沼虾虾苗进行捞取，不仅沼虾虾苗收集效率低，工人劳动强度大，而且在对沼虾虾苗捞取过程中，还会造成沼虾虾苗伤残死亡等损耗，降低沼虾虾苗培育销售的经济效益，并且采用收集网兜将沼虾虾苗进行捞取，难以充分完全的将虾苗储养池内的沼虾虾苗统一批量完成收集，导致虾苗储养池内会留存较大数量的沼虾虾苗，当后一批完成孵化培育的沼虾虾苗养殖于虾苗储养池内后，使得虾苗储养池内养殖待售的沼虾虾苗规格不统一，降低沼虾虾苗销售价值，难以满足养殖使用的需要。


技术实现要素：

3.本实用新型所要解决的技术问题是克服现有技术中所存在的上述不足，而提供一种结构设计合理，能够高效便捷的将沼虾虾苗进行收集，提高沼虾虾苗收集的效率和质量，满足养殖使用需要的沼虾虾苗收集装置。
4.为了解决上述技术问题，本实用新型所采用的技术方案是：一种沼虾虾苗收集装置，其特征在于：所述沼虾虾苗收集装置包括虾苗储养池、虾苗收集池、虾苗导料管、排水导管和虾苗收集网笼，所述虾苗收集池水平固定设置于虾苗储养池内部一侧，虾苗储养池底部外侧水平固定设置有排水蓄水池，排水蓄水池地势低于虾苗储养池，所述虾苗收集池两侧底部分别水平安装固定设置有虾苗导料管和排水导管，虾苗导料管两端分别与虾苗储养池和虾苗收集池连通，排水导管两端分别与虾苗收集池和排水蓄水池连通，所述虾苗导料管沿虾苗储养池端和排水导管沿虾苗收集池端均安装设置有导管启闭机构，导管启闭机构包括直角连接弯头、升降启闭管、导杆连接板和升降导向板，所述虾苗导料管端部和排水导管端部分别竖直安装设置有直角连接弯头，所述升降启闭管竖直设置于直角连接弯头端部上侧，升降启闭管为塑料轻质管，所述导杆连接板水平固定设置于直角连接弯头端部，导杆连接板上方外侧竖直固定设置有多根升降导向杆，所述升降启闭管下侧端部水平转动连接有升降导向板，升降导向板水平设置于导杆连接板上侧，升降导向板沿竖直方向滑动设置于升降导向杆，升降导向杆上端水平固定设置有升降挡板，所述升降导向板下方的升降启闭管两侧分别水平固定设置有闭合定位销杆，导杆连接板上方的直角连接弯头两侧分别对称设置有与闭合定位销杆相适配的销杆定位卡槽，销杆定位卡槽为开口朝上的直角结构，所述升降导向板上侧的升降启闭管外侧贴合固定设置有泡沫浮圈，所述虾苗收集网笼活动
设置于虾苗收集池内，虾苗收集网笼端部设置有与虾苗导料管相适配的进虾连接口，进虾连接口上设置有转动启闭板，转动启闭板为轻质薄铁板，转动启闭板上端铰接连接于虾苗收集网笼，进虾连接口下端的虾苗收集网笼上贴合固定设置有吸板闭合磁铁。
5.进一步地，所述虾苗收集池整体为长方体结构，虾苗收集池的长度为2.0米，宽度为1.0米，高度为1.5米。
6.进一步地，所述导管启闭机构的升降导向板下方外侧竖直设置有多个与升降导向杆相适配的升降套筒。
7.进一步地，所述升降启闭管下端外侧水平贴合设置有压紧阻尼胶圈。
8.进一步地，所述直角连接弯头端部的销杆定位卡槽上侧为广口式结构。
9.进一步地，所述升降导向板上侧沿升降启闭管的转动弧形方向依次固定设置有两块转动挡块，两块转动挡块之间的升降启闭管上固定设置有转动限位块。
10.进一步地，所述升降启闭管上方端部两侧分别固定设置有启闭移管把手。
11.进一步地，所述虾苗收集网笼上方两侧分别固定设置有网笼提拉把手。
12.本实用新型与现有技术相比，具有以下优点和效果：本实用新型结构设计合理，通过虾苗收集池水平固定设置于虾苗储养池内部一侧，虾苗储养池底部外侧水平固定设置有排水蓄水池，虾苗收集池两侧底部分别水平安装固定设置有虾苗导料管和排水导管，虾苗导料管沿虾苗储养池端和排水导管沿虾苗收集池端均安装设置有导管启闭机构，虾苗收集池内的虾苗收集网笼端部设置有与虾苗导料管相适配的进虾连接口，使得在对虾苗储养池内的沼虾虾苗进行收集时，只需将虾苗导料管端部的导管启闭机构和排水导管端部的导管启闭机构打开，使得虾苗储养池内的水依次沿着虾苗导料管、虾苗收集池、排水导管和排水蓄水池流动，虾苗储养池内的沼虾虾苗随着水流依次爬入虾苗收集网笼内，实现沼虾虾苗高效快速的收集，同时避免沼虾虾苗在收集过程中产生伤残死亡等损耗，提高沼虾虾苗收集效率和质量，并能实现虾苗储养池内的沼虾虾苗充分完全收集，实现沼虾虾苗同规格批量销售，提高沼虾虾苗销售价值，利用虾苗导料管端部的导管启闭机构根据沼虾虾苗收集的需要进行启闭，使能利用虾苗收集网笼实现对虾苗储养池内的沼虾虾苗连续平稳有序的依次进行多次收集，确保沼虾虾苗收集平稳可控，利用排水导管端部的导管启闭机构根据沼虾虾苗收集的需要进行启闭，使得在工人操作过程中，当虾苗收集池内跑漏出大量沼虾虾苗时，能够利用导管启闭机构快速实现排水导管端部封闭，避免沼虾虾苗产生损耗，通过升降启闭管竖直设置于直角连接弯头端部上侧，升降启闭管下侧端部转动连接的升降导向板沿竖直方向滑动设置于升降导向杆，使能实现升降启闭管在操作过程中能够沿竖直方向平稳顺畅的进行升降，确保升降启闭管与直角连接弯头准确配合连接，通过升降导向板下方的升降启闭管两侧分别水平固定设置有闭合定位销杆，直角连接弯头两侧分别对称设置有直角结构的销杆定位卡槽，利用闭合定位销杆与销杆定位卡槽配合连接，使能确保升降启闭管与直角连接弯头平稳牢固的配合连接，利用升降启闭管下端外侧水平贴合设置有压紧阻尼胶圈，使能增加升降启闭管与直角连接弯头配合连接时相互之间的阻尼摩擦力，避免升降启闭管在水流等因素的影响下产生偏移转动而造成导管启闭机构误开启，导致沼虾虾苗流失损耗，利用直角连接弯头端部的销杆定位卡槽上侧为广口式结构，确保升降启闭管在下降运动过程中，闭合定位销杆能够便捷顺畅的卡接于销杆定位卡槽，利用升降导向板上侧沿升降启闭管的转动弧形方向依次固定设置有两块转动挡块，两块转动挡块之间的
升降启闭管上固定设置有转动限位块，实现升降启闭管平稳准确的水平转动，确保导管启闭机构快速平稳的启闭，利用升降启闭管上方端部两侧分别固定设置有启闭移管把手，使能实现升降启闭管便捷的移动操作，通过升降导向板上侧的升降启闭管外侧贴合固定设置有泡沫浮圈，使能利用泡沫浮圈提供支撑升降启闭管提升的浮力，确保升降启闭管高效准确的提升定位至所需位置，实现导管启闭机构平稳开启，通过虾苗收集网笼的进虾连接口上设置有转动启闭板，转动启闭板上端铰接连接于虾苗收集网笼，进虾连接口下端的虾苗收集网笼上贴合固定设置有吸板闭合磁铁，使得在对虾苗收集过程中，当虾苗收集网笼的进虾连接口对接于虾苗导料管时，转动启闭板能够在虾苗导料管的作用下顺畅推动开启，当虾苗收集网笼完成对沼虾虾苗的收集时，虾苗收集网笼在从虾苗导料管处提离时，转动启闭板能够在重力作用下迅速复位转动并与吸板闭合磁铁吸附固定，实现虾苗收集网笼端部的进虾连接口自动闭合，利用虾苗收集网笼上方两侧分别固定设置有网笼提拉把手，使能方便虾苗收集网笼的提放操作，通过这样的结构，本实用新型结构设计合理，能够高效便捷的将沼虾虾苗进行收集，提高沼虾虾苗收集的效率和质量，满足养殖使用的需要。
附图说明

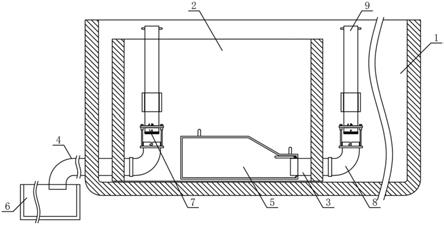

13.图1是本实用新型一种沼虾虾苗收集装置的主视结构示意图。
14.图2是本实用新型的导管启闭机构的主视结构示意图。
15.图3是本实用新型的虾苗收集网笼和虾苗导料管的连接主视示意图。
16.图中：1.虾苗储养池，2.虾苗收集池，3.虾苗导料管，4.排水导管，5.虾苗收集网笼，6.排水蓄水池，7.导管启闭机构，8.直角连接弯头，9.升降启闭管，10.导杆连接板，11.升降导向板，12.升降导向杆，13.升降挡板，14.闭合定位销杆，15.销杆定位卡槽，16.泡沫浮圈，17.进虾连接口，18.转动启闭板，19.吸板闭合磁铁，20.升降套筒，21.压紧阻尼胶圈，22.转动挡块，23.转动限位块，24.启闭移管把手，25.网笼提拉把手。
具体实施方式
17.为了进一步描述本实用新型，下面结合附图进一步阐述一种沼虾虾苗收集装置的具体实施方式，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。
18.如图1所示，本实用新型一种沼虾虾苗收集装置，包括虾苗储养池1、虾苗收集池2、虾苗导料管3、排水导管4和虾苗收集网笼5，虾苗收集池2水平固定设置于虾苗储养池1内部一侧，虾苗储养池1底部外侧水平固定设置有排水蓄水池6，排水蓄水池6地势低于虾苗储养池1，虾苗收集池2两侧底部分别水平安装固定设置有虾苗导料管3和排水导管4，虾苗导料管3两端分别与虾苗储养池1和虾苗收集池2连通，排水导管4两端分别与虾苗收集池2和排水蓄水池6连通，虾苗导料管3沿虾苗储养池1端和排水导管4沿虾苗收集池2端均安装设置有导管启闭机构7，如图2所示，本实用新型的导管启闭机构7包括直角连接弯头8、升降启闭管9、导杆连接板10和升降导向板11，虾苗导料管3端部和排水导管4端部分别竖直安装设置有直角连接弯头8，升降启闭管9竖直设置于直角连接弯头8端部上侧，升降启闭管9为塑料轻质管，导杆连接板10水平固定设置于直角连接弯头8端部，导杆连接板10上方外侧竖直固定设置有多根升降导向杆12，升降启闭管9下侧端部水平转动连接有升降导向板11，升降导向板11水平设置于导杆连接板10上侧，升降导向板11沿竖直方向滑动设置于升降导向杆
12，升降导向杆12上端水平固定设置有升降挡板13，升降导向板11下方的升降启闭管9两侧分别水平固定设置有闭合定位销杆14，导杆连接板10上方的直角连接弯头8两侧分别对称设置有与闭合定位销杆14相适配的销杆定位卡槽15，销杆定位卡槽15为开口朝上的直角结构，升降导向板11上侧的升降启闭管9外侧贴合固定设置有泡沫浮圈16，如图3所示，本实用新型的虾苗收集网笼5活动设置于虾苗收集池2内，虾苗收集网笼5端部设置有与虾苗导料管3相适配的进虾连接口17，进虾连接口17上设置有转动启闭板18，转动启闭板18为轻质薄铁板，转动启闭板18上端铰接连接于虾苗收集网笼5，进虾连接口17下端的虾苗收集网笼5上贴合固定设置有吸板闭合磁铁19。
19.本实用新型的虾苗收集池2整体为长方体结构，虾苗收集池2的长度为2.0米，宽度为1.0米，高度为1.5米。本实用新型的导管启闭机构7的升降导向板11下方外侧竖直设置有多个与升降导向杆12相适配的升降套筒20，实现升降启闭管9沿竖直方向平稳顺畅的升降运动。本实用新型的升降启闭管9下端外侧水平贴合设置有压紧阻尼胶圈21，使能增加升降启闭管9与直角连接弯头8配合连接时相互之间的阻尼摩擦力，避免升降启闭管9在水流等因素的影响下产生偏移转动而造成导管启闭机构7误开启，导致沼虾虾苗流失损耗。本实用新型的直角连接弯头8端部的销杆定位卡槽15上侧为广口式结构，确保升降启闭管9在下降运动过程中，闭合定位销杆14能够便捷顺畅的卡接于销杆定位卡槽15。本实用新型的升降导向板11上侧沿升降启闭管9的转动弧形方向依次固定设置有两块转动挡块22，两块转动挡块22之间的升降启闭管9上固定设置有转动限位块23，实现升降启闭管9平稳准确的水平转动，确保导管启闭机构7快速平稳的启闭。本实用新型的升降启闭管9上方端部两侧分别固定设置有启闭移管把手24，使能实现升降启闭管9便捷的移动操作。本实用新型的虾苗收集网笼5上方两侧分别固定设置有网笼提拉把手25，使能方便虾苗收集网笼5的提放操作。
20.采用上述技术方案，本实用新型一种沼虾虾苗收集装置在使用的时候，通过虾苗收集池2水平固定设置于虾苗储养池1内部一侧，虾苗储养池1底部外侧水平固定设置有排水蓄水池6，虾苗收集池2两侧底部分别水平安装固定设置有虾苗导料管3和排水导管4，虾苗导料管3沿虾苗储养池1端和排水导管4沿虾苗收集池2端均安装设置有导管启闭机构7，虾苗收集池2内的虾苗收集网笼5端部设置有与虾苗导料管3相适配的进虾连接口17，使得在对虾苗储养池1内的沼虾虾苗进行收集时，只需将虾苗导料管3端部的导管启闭机构7和排水导管4端部的导管启闭机构7打开，使得虾苗储养池1内的水依次沿着虾苗导料管3、虾苗收集池2、排水导管4和排水蓄水池6流动，虾苗储养池1内的沼虾虾苗随着水流依次爬入虾苗收集网笼5内，实现沼虾虾苗高效快速的收集，同时避免沼虾虾苗在收集过程中产生伤残死亡等损耗，提高沼虾虾苗收集效率和质量，并能实现虾苗储养池1内的沼虾虾苗充分完全收集，实现沼虾虾苗同规格批量销售，提高沼虾虾苗销售价值，利用虾苗导料管3端部的导管启闭机构7根据沼虾虾苗收集的需要进行启闭，使能利用虾苗收集网笼5实现对虾苗储养池1内的沼虾虾苗连续平稳有序的依次进行多次收集，确保沼虾虾苗收集平稳可控，利用排水导管4端部的导管启闭机构7根据沼虾虾苗收集的需要进行启闭，使得在工人操作过程中，当虾苗收集池2内跑漏出大量沼虾虾苗时，能够利用导管启闭机构7快速实现排水导管4端部封闭，避免沼虾虾苗产生损耗，通过升降启闭管9竖直设置于直角连接弯头8端部上侧，升降启闭管9下侧端部转动连接的升降导向板11沿竖直方向滑动设置于升降导向杆12，使能实现升降启闭管9在操作过程中能够沿竖直方向平稳顺畅的进行升降，确保升降启闭管9
与直角连接弯头8准确配合连接，通过升降导向板11下方的升降启闭管9两侧分别水平固定设置有闭合定位销杆14，直角连接弯头8两侧分别对称设置有直角结构的销杆定位卡槽15，利用闭合定位销杆14与销杆定位卡槽15配合连接，使能确保升降启闭管9与直角连接弯头8平稳牢固的配合连接，利用升降启闭管9下端外侧水平贴合设置有压紧阻尼胶圈21，使能增加升降启闭管9与直角连接弯头8配合连接时相互之间的阻尼摩擦力，避免升降启闭管9在水流等因素的影响下产生偏移转动而造成导管启闭机构7误开启，导致沼虾虾苗流失损耗，利用直角连接弯头8端部的销杆定位卡槽15上侧为广口式结构，确保升降启闭管9在下降运动过程中，闭合定位销杆14能够便捷顺畅的卡接于销杆定位卡槽15，利用升降导向板11上侧沿升降启闭管9的转动弧形方向依次固定设置有两块转动挡块22，两块转动挡块22之间的升降启闭管9上固定设置有转动限位块23，实现升降启闭管9平稳准确的水平转动，确保导管启闭机构7快速平稳的启闭，利用升降启闭管9上方端部两侧分别固定设置有启闭移管把手24，使能实现升降启闭管9便捷的移动操作，通过升降导向板11上侧的升降启闭管9外侧贴合固定设置有泡沫浮圈16，使能利用泡沫浮圈16提供支撑升降启闭管9提升的浮力，确保升降启闭管9高效准确的提升定位至所需位置，实现导管启闭机构7平稳开启，通过虾苗收集网笼5的进虾连接口17上设置有转动启闭板18，转动启闭板18上端铰接连接于虾苗收集网笼5，进虾连接口17下端的虾苗收集网笼5上贴合固定设置有吸板闭合磁铁19，使得在对虾苗收集过程中，当虾苗收集网笼5的进虾连接口17对接于虾苗导料管3时，转动启闭板18能够在虾苗导料管3的作用下顺畅推动开启，当虾苗收集网笼5完成对沼虾虾苗的收集时，虾苗收集网笼5在从虾苗导料管3处提离时，转动启闭板18能够在重力作用下迅速复位转动并与吸板闭合磁铁19吸附固定，实现虾苗收集网笼5端部的进虾连接口17自动闭合，利用虾苗收集网笼5上方两侧分别固定设置有网笼提拉把手25，使能方便虾苗收集网笼5的提放操作。通过这样的结构，本实用新型结构设计合理，能够高效便捷的将沼虾虾苗进行收集，提高沼虾虾苗收集的效率和质量，满足养殖使用的需要。
21.本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
