一种植物生长全光谱led灯珠
技术领域
1.本发明涉及生物研究辅助设施技术领域,具体为一种植物生长全光谱led灯珠。
背景技术:2.led植物灯是随led白光照明而兴起的高科技新产品,国内许多科研院所的有关“不同led光质对植物影响”的实验也是最近几年才开始或完成,led植物灯光质是由芯片决定的,而目前的植物灯所用的国产芯片的品质尚不过关,所以只能选择进口芯片封装的led灯珠还生产led植物灯,因此导致灯具生产成本高昂,但因其光质准确且可人为组合调整、单位功耗的光合辐射高、植物补光效果好、运营成本低(超级省电)等诸多优势,所以深受全世界的农业科研院所、智能化植物工厂等的青睐,但,从2012年后,一些私人手工作坊加入了灯具的制造阵营,这些人不懂农业技术,更没有产品实验条件,不考虑安规问题,只是采购元件随意拼装,成品价格超级便宜,这种劣质无效的所谓的“led植物灯”正在扰乱着原本艰难的市场环境,这个问题也是目前白光led市场所面临的现状,所以,选择led植物灯时,也要擦亮眼睛,最好选择2012年以前建厂,产品有质保,有品牌,价格合理的产品,不可贪图便宜而遭受巨大经济损失和安全事故;
3.现有的灯珠在进行安装的过程中,由于大多数的安装方式均是通过螺纹连接的方式由工作人员手动将灯珠拧紧,这样的安装方式在实际操作的过程中,由于灯珠本身较为脆弱,如果工作人员不小心之下很容易就会将灯珠破坏,造成企业成本的浪费。
技术实现要素:4.本发明的目的在于针对现有技术的不足之处,提供一种植物生长全光谱led灯珠,以解决背景技术中提出的问题。
5.为实现上述目的,本发明提供如下技术方案:一种植物生长全光谱led灯珠,包括灯条,所述灯条的表面开设有安装槽,所述安装槽的内部活动连接有灯珠,所述安装槽的内部固定连接有圆座,所述圆座的表面开设有插孔,所述圆座的表面活动连接有夹具,所述夹具的表面固定连接有推进簧,所述灯珠的末端插接有电连接座,所述有电连接座的表面活动连接有限位杆,所述限位杆的表面活动连接有竖折架,所述竖折架的表面活动连接有固定夹,所述竖折架的表面套接有活动块,所述竖折架的表面啮合连接有挡块,所述挡块的表面铰接有铰链,所述竖折架的末端固定连接有复进簧,所述电连接座的末端固定连接有弹簧,所述弹簧的末端固定连接有底座。
6.作为本发明的一种优选技术方案,所述铰链与复进簧的末端均固定连接在底座的内壁表面,且铰链与复进簧之间呈等边三角形分布,最大限度加强了对整体装置的控制能力,保证了整体装置的实用性。
7.作为本发明的一种优选技术方案,所述限位杆通过螺钉安装在竖折架的表面上端的左右两侧,且限位杆的位置处于固定夹的下方,有效的加强了对各个构件的稳定性,同时加强了对整体装置的支撑力度。
8.作为本发明的一种优选技术方案,所述竖折架的末端表面开设有两处凸起的卡块,而活动块的位置侧处于两处凸起的卡块的中间位置,更好的保护了整体装置的使用不受影响,加强了对整体装置操纵的实际性。
9.作为本发明的一种优选技术方案,所述灯珠的表面贯穿经过插孔的内部,且夹具的内侧表面夹持贴合在灯珠的顶端表面,更好的加强了整体装置的平衡性,有效的增强了整体装置的使用灵活性。
10.作为本发明的一种优选技术方案,所述竖折架的数量与复进簧的数量相等,且竖折架在底座的内壁表面呈等间距分布,更有力的增强了整体装置的可操作性,保证了在使用过程的牢固与稳定性能。
11.作为本发明的一种优选技术方案,所述弹簧的一端安装在底座的内壁表面的圆心处,另一端安装在电连接座的末端表面,最大程度的增加了工作人员对于整体装置的控制性,提高了整体装置使用的体验感,降低了工作人员的操座难度。
12.作为本发明的一种优选技术方案,所述圆座与底座处于同一垂直线上,同时电连接座的位置处于圆座与底座之间的直线上,有效的加强了整体装置的实用性能,拓展了整体装置的能动性。
13.作为本发明的一种优选技术方案,所述夹具的数量与竖折架的数量相等,且夹具与竖折架的位置均处于同一垂直线上,更加明确直观的借助这部分的结构运行时的动能,将整体装置的运行进行串联,加强了整体装置的能动性。
14.本发明的有益效果是:
15.该植物生长全光谱led灯珠,通过灯珠安装在电连接座的表面,电连接座推动竖折架进行便宜,再通过竖折架的便宜带动固定夹夹持在灯珠的末端连接柱的表面,从而达到了灵活控制整体装置,加强了整体装置的实用性能,改善了现有的灯珠在于灯条进行安装的过程中需要工作人员手动拧紧,容易发生不小心将灯珠破坏的情况的效果。
附图说明

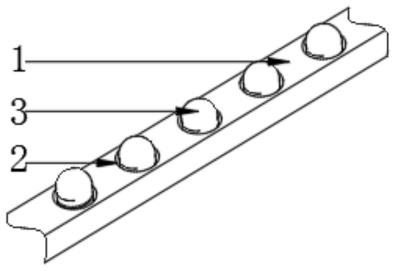

16.图1为本发明整体外观结构直视示意图;
17.图2为本发明圆座结构直视示意图;
18.图3为本发明图2中a处结构放大示意图;
19.图4为本发明底座结构直视示意图;
20.图5为本发明竖折架结构直视示意图;
21.图6为本发明图4中b处结构放大示意图。
22.图中:1、灯条;2、安装槽;3、灯珠;4、圆座;5、插孔;6、夹具;7、推进簧;8、电连接座;9、固定夹;10、竖折架;11、限位杆;12、活动块;13、挡块;14、铰链;15、复进簧;16、弹簧;17、底座。
具体实施方式
23.下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他
实施例,都属于本发明保护的范围。
24.请参阅图1-6,本实施方案中:一种植物生长全光谱led灯珠,包括灯条1,灯条1的表面开设有安装槽2,加强了对整体装置的控制能力,安装槽2的内部活动连接有灯珠3,加强了对各个构件的稳定性,安装槽2的内部固定连接有圆座4,加强了整体装置的灵活性,圆座4的表面开设有插孔5,加强了整体装置的使用效果,圆座4的表面活动连接有夹具6,保护了整体装置的使用不受影响,夹具6的表面固定连接有推进簧7,加强了整体装置的平衡性,灯珠3的末端插接有电连接座8,增强了整体装置的可操作性,有电连接座8的表面活动连接有限位杆11,增加了工作人员对于整体装置的控制性,限位杆11的表面活动连接有竖折架10,加强了整体装置的实用性能,竖折架10的表面活动连接有固定夹9,加强了整体装置的能动性,竖折架10的表面套接有活动块12,稳定了所有结构共同运行时其位置与角度的范围,竖折架10的表面啮合连接有挡块13,加强了整体装置在运行过程中的机械势能,挡块13的表面铰接有铰链14,增强了整体装置的灵活性,竖折架10的末端固定连接有复进簧15,加强整体装置在使用过程中的协调性能,电连接座8的末端固定连接有弹簧16,加强了整体装置在使用的过程中的配合强度,弹簧16的末端固定连接有底座17,增加了使用的便捷性。
25.本实施例中,铰链14与复进簧15的末端均固定连接在底座17的内壁表面,且铰链14与复进簧15之间呈等边三角形分布,通过整体装置在使用过程中的匹配对整体装置的各个部件进行磨合,加强整体装置使用的协调性;限位杆11通过螺钉安装在竖折架10的表面上端的左右两侧,且限位杆11的位置处于固定夹9的下方,更大程度上加强了整体装置在使用的过程中的配合强度,避免了整体装置在使用的过程中出现部件匹配不对称的情况;竖折架10的末端表面开设有两处凸起的卡块,而活动块12的位置侧处于两处凸起的卡块的中间位置,根据现有结构共同对整体装置进行支撑,加强整体装置在使用过程中的协调性能,加强了整体装置使用时的耐久性;灯珠3的表面贯穿经过插孔5的内部,且夹具6的内侧表面夹持贴合在灯珠3的顶端表面,借助对整体装置的灵活控制能力的加强,继而削弱了在使用过程中整体装置出现故障的概率;竖折架10的数量与复进簧15的数量相等,且竖折架10在底座17的内壁表面呈等间距分布,更好的增强了整体装置的灵活性,保证了在拆卸后再次安装时仍然能够正常使用;弹簧16的一端安装在底座17的内壁表面的圆心处,另一端安装在电连接座8的末端表面,利用这些结构共同进行机械运动,从而保证了整体装置在运行过程中最大限度的将可能发生的故障性降到最低;圆座4与底座17处于同一垂直线上,同时电连接座8的位置处于圆座4与底座17之间的直线上,更有力度的加强了整体装置在运行过程中的机械势能,节约了整体装置在运行过程中所产生的力的损耗;夹具6的数量与竖折架10的数量相等,且夹具6与竖折架10的位置均处于同一垂直线上,严格明确的稳定了所有结构共同运行时其位置与角度的范围,避免了整体装置在运行的过程中发生互相阻挠的情况。
26.工作原理:在使用时,请参阅图1-6,首先需要工作人员将坏掉的灯珠3替换下来,并且将已经准备好的新的灯珠3向安装槽2的内部进行安装,在安装的过程中,灯珠3的末端贯穿通过插孔5的内部,将夹具6向外侧分开,随后借助推进簧7的复位效果将夹具6重新推进,使夹具6的内侧表面夹持在灯珠3的表面,同时灯珠3的末端与电连接座8互相连接,同时借助推力将电连接座8向后进行按压,借助电连接座8将竖折架10推动发生角度便宜,使固定夹9夹持在灯珠3的末端连接柱的表面,同时借助铰链14带动挡块13夹持在活动块12的表面,继而完成对灯珠3进行更换。
