一种畜牧观察喂养箱的制作方法

1.本实用新型涉及畜牧养殖设备技术领域，具体为一种畜牧观察喂养箱。


背景技术：

2.畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫，以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科，对畜牧业动物进行研究首先要研究其生活习性，因此急需一种畜牧观察喂养箱。
3.中国专利(申请号为cn202122643188.x)公布了一种畜牧兽医使用的畜牧观察喂养箱，包括板一、板二、板三以及顶板，板三的两侧分别与板一和板二相靠近的一侧固定连接，顶板的底部分别与板一、板二以及板三的顶部固定连接，板一和板二的底部均固定连接两个支撑腿，板一和板二相靠近一侧的底部均固定连接有侧板，两个侧板的顶部搭接有底板，底板的底部设置有万向轮，底板的顶部固定连接有板四，且板四靠近底板的一侧与板一和板二均通过螺丝固定连接。利用万向轮、底板以及板四形成一个简单的小推车，方便人们将畜牧场内部的动物转移到观察喂养箱里面。
4.上述方案通过在观察箱底部安装万向轮的方式使得其具备了移动的能够力，但是用于牲畜长时间在箱内生存，会产生许多的排泄物，排泄物会引起病菌滋生，上述方案结构中却没有将箱内的排泄物转移处理，且封闭的箱体通风效果较差，会滋生大量的病菌，进而危害牲畜的身体健康以及饲养环境的卫生。基于此，本实用新型设计了一种畜牧观察喂养箱，以解决上述问题。


技术实现要素：

5.针对现有技术的不足，本实用新型提供了一种畜牧观察喂养箱，解决了现有技术中通过在观察箱底部安装万向轮的方式使得其具备了移动的能够力，但是用于牲畜长时间在箱内生存，会产生许多的排泄物，排泄物会引起病菌滋生，上述结构却没有很好的将箱内的排泄物转移，且封闭的箱体通风效果较差，也会引起病菌滋生，进而危害牲畜的身体健康的问题。
6.为解决上述的技术问题，本实用新型提供如下技术方案：
7.一种畜牧观察喂养箱，包括喂养箱,所述喂养箱的内部下方设置有底板，所述喂养箱的下方设置有排放机构，所述喂养箱的侧面安装有闭合门，所述闭合门上安装有喂食机构，所述排放机构包括清洁模块、第二滑杆、第二螺杆和电机，所述第二滑杆和第二螺杆安装在喂养箱的底部两侧，所述清洁模块的两端分别套接在第二滑杆和第二螺杆上，所述第二螺杆的一端安装有电机。
8.优选的，所述清洁模块包括清除铲，所述清除铲的两端分别设置有左套环和右套环，所述左套环滑动连接在第二滑杆上，所述右套环螺纹连接在电机上，所述清除铲的上方安装有清洁刷。
9.优选的，所述喂食机构包括第一螺杆和第一滑杆，所述第一螺杆与第一滑杆设置
在闭合门的两侧，所述第一螺杆与第一滑杆之间设置有两组支撑架，所述支撑架与第一滑杆螺纹连接，所述支撑架之间设置有喂食斗。
10.优选的，所述喂养箱的上方开设有通气孔，所述通气孔内安装有换气扇，所述换气扇的上方安装有保护罩。
11.优选的，所述喂养箱的侧面设置有观察窗，所述观察窗内安装有玻璃窗，所述喂养箱和闭合门的边缘均设置有固定耳，所述固定耳内插接有插销。
12.优选的，所述喂养箱的内部开设有养殖仓，所述喂养箱的下方开设有排放槽，所述排放槽的一侧开设有排放口。
13.优选的，所述喂养箱的内部两侧开设有清洁模块滑动的滑槽，所述清洁模块的两端均滑动连接在滑槽内。
14.优选的，所述闭合门开设有喂食槽，所述喂食槽的上下两端分别安装有上闭合板和下闭合板，所述喂养箱的前端设置有垫板。
15.借由上述技术方案，本实用新型提供了一种畜牧观察喂养箱，至少具备以下有益效果：
16.1、本实用新型在箱体的底部设置有底板，在底板的下方设置有用于排除牲畜排泄物的排放机构，在牲畜排放排泄物时，排泄物会经由底板上的网孔掉落到排放槽内，在箱体底部设置的排放机构会通过清洁模块将排泄物退走，推走的排泄物可经由排放口推送至箱体外部，同时清洁模块上方的清洁刷也会对底板的表面进行清洁，确保不会有排泄物残留，通过排放机构的清除，有效的避免了排泄物堆积导致病菌滋生的问题。
17.2、本实用新型在箱体的侧面安装有可调整高度的喂食机构，通过喂食机构可调整喂食斗的高度，由于箱体内喂养的动物的身高不一，所以可调整高度的喂食机构，使得装置可以对箱体内部饲养的不同大小、不同高度的动物进行喂食。
18.3、同时在箱体上方还设置有通风机构，通风机构通过风扇能够实现箱体内气体的交换，进而避免空气中细菌滋生，在箱体的侧面还开设有观察窗，通过观察窗可更好的观察箱内动物的生活状况。
附图说明
19.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分：

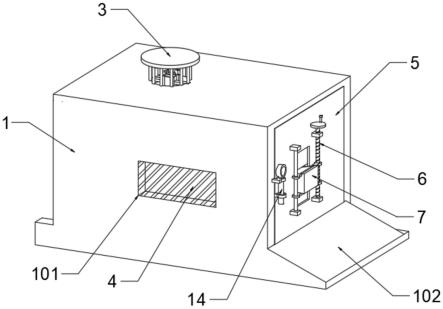

20.图1为本实用新型立体结构示意图；
21.图2为本实用新型正视方向的结构示意图；
22.图3为本实用新型内部结构示意图；
23.图4为本实用新型侧面的剖切结构示意图；
24.图5为本实用新型下方结构剖切示意图；
25.图6为本实用新型清洁模块的结构示意图。
26.附图标记：
27.1、喂养箱；101、观察窗；102、垫板；103、排放槽；104、排放口；105、养殖仓；106、滑槽；2、换气扇；3、保护罩；4、玻璃窗；5、闭合门；501、喂食槽；6、喂食机构；601、第一螺杆；602、第一滑杆；603、支撑架；7、喂食斗；8、清洁模块；801、清除铲；802、左套环；803、右套环；804、清洁刷；9、底板；10、上闭合板；11、下闭合板；12、第二螺杆；13、电机； 14、第二滑杆；
15、插销。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
29.下面结合附图描述本实用新型的一些实施例提供的一种畜牧观察喂养箱。
30.结合图1-图6所示，本实用新型提供的一种畜牧观察喂养箱，包括包括喂养箱1,所述喂养箱1的内部下方设置有底板9，所述喂养箱1的下方设置有排放机构，所述喂养箱1的侧面安装有闭合门5，所述闭合门5上安装有喂食机构6，所述排放机构包括清洁模块8、第二滑杆14、第二螺杆12和电机 13，所述第二滑杆14和第二螺杆12安装在喂养箱1的底部两侧，所述清洁模块8的两端分别套接在下闭合板11和第二螺杆12上，所述第二螺杆12的一端安装有电机13，底板9上开设有用于排泄物掉落的孔洞。
31.如图喂食机构6所示，所述清洁模块8包括清除铲801，所述清除铲801 的两端分别设置有左套环802和右套环803，所述左套环802滑动连接在第二滑杆14上，所述右套环803螺纹连接在电机13上，所述清除铲801的上方安装有清洁刷804，底板9设置在清除铲801和清洁刷804之间，清除铲801 用于清除底部的排泄物，清洁刷804用于清除底板9上残留的排泄物，进一步加强清扫工作。
32.如图2所示，所述喂食机构6包括第一螺杆601和第一滑杆602，所述第一螺杆601与第一滑杆602设置在闭合门5的两侧，所述第一螺杆601与第一滑杆602之间设置有两组支撑架603，所述支撑架603与第一滑杆602螺纹连接，所述支撑架603之间设置有喂食斗7，通过第一螺杆601转动可抬升喂食斗7的喂食高度。
33.如图3所示，所述喂养箱1的上方开设有通气孔，所述通气孔内安装有换气扇2，所述换气扇2的上方安装有保护罩3，采用保护罩3能够加快喂养箱1内部空气的流通。
34.如图1所示，所述喂养箱1的侧面设置有观察窗101，所述观察窗101内安装有玻璃窗4，所述喂养箱1和闭合门5的边缘均设置有固定耳，所述固定耳内插接有插销15，插销15用于喂养箱1和闭合门5的连接。
35.如图3所示，所述喂养箱1的内部开设有养殖仓105，所述喂养箱1的下方开设有排放槽103，所述排放槽103的一侧开设有排放口104，排放槽103 用于堆放从上方掉落的排泄物，排放口104处用于排放排放槽103内的排泄物。
36.如图4所示，所述喂养箱1的内部两侧开设有用于清洁模块8滑动的滑槽106，所述清洁模块8的两端均滑动连接在滑槽106内，滑槽106用于清洁模块8在喂养箱1内的滑动限位。
37.如图4所示，所述闭合门5开设有喂食槽501，所述喂食槽501的上下两端分别安装有上闭合板10和下闭合板11，所述喂养箱1的前端设置有垫板 102，下闭合板11和上闭合板10用于封堵喂食斗7移动时产生的空隙。
38.工作原理：在使用本装置进行对牲畜的饲养时，将牲畜赶进箱体内，在牲畜排放时，排泄物会掉落到底板9上，然后经由底板9上的孔洞掉落到排放槽103内，此时电机13启
动，电机13会带动第二螺杆12进行旋转，在转动的过程中螺纹连接在第二螺杆12上的清洁模块8，会沿着喂养箱1内壁两侧的滑槽106进行运动，在运动的过程中，清除铲801会将排放槽103上的排泄物推走，同时上方的清洁刷804会同步对底板9进行清扫，清扫后的排泄物会掉落到底板9的下方，此时清除铲801通过推送的方式将排泄物从排放口104处排放至箱体外，通过排放机构的清除，有效的避免了排泄物堆积导致病菌滋生的问题；在对喂养箱1内部的牲畜进行喂食时，根据箱体内牲畜的身高，转动第一螺杆601，在第一螺杆601上螺纹连接的支撑架603会将喂食斗7沿着第一滑杆602进行移动，同时在喂食斗7上方与下方设置的上闭合板10和下闭合板11也会根据喂食斗7的移动进行相应的伸缩，确保不会留下空隙，导致牲畜被扣住的隐患，通过喂食机构6可调整喂食斗7的高度，由于箱体内喂养的动物的身高不一，所以可调整高度的喂食机构6，使得装置可以对箱体内部饲养的不同大小、不同高度的动物进行喂食，在箱体上方还设置有保护罩3，保护罩3能够实现箱体内气体的交换，进而避免空气中细菌滋生，在箱体的侧面还开设有观察窗，通过观察窗可更好的观察箱内动物的生活状况。
39.需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素，在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
40.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
