一种栽培用育苗装置的制作方法

本技术涉及栽培育苗，具体为一种栽培用育苗装置。

背景技术：

1、三叶木通是木通科，木通属落叶木质藤本植物，分布于中国河北、山西、山东、河南、陕西南部、甘肃东南部至长江流域各省区。日本有分布。生于海拔250-2000米的山地沟谷边疏林或丘陵灌丛中。该种根、茎和果均入药，利尿、通乳，有舒筋活络之效，治风湿关节痛；果也可食及酿酒；种子可榨油。

2、三叶木通的育苗方式可分为种子育苗、扦插育苗以及压条育苗，都需要育苗装置进行配合，三叶木通如果采用扦插繁殖，在扦插苗萌芽后由于尚未生根，无法吸收水分，主要依赖扦插条内自身水分的供应，此时应做好遮阴和浇水，以防扦插苗因叶片水分蒸发而干枯，特别是在南方4月至5月之间常会出现一个阶段的高温天气，是扦插苗死亡最高的阶段，此时可采用喷雾方法来达到降温保湿的目的，而目前的喷雾保湿多为人工定时定量进行，这种方式需要人员按照时间频繁浇水，费时费力，不够自动化，为此，我们提出一种栽培用育苗装置，用以解决上述技术问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种栽培用育苗装置，具备自动浇水等优点，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种栽培用育苗装置，包括育苗箱，所述育苗箱顶端由支撑架安装有喷淋管，所述喷淋管底端设置有雾化喷头，其特征在于：所述喷淋管末端由水管与水泵连接，所述水泵连通于水箱侧端，所述水箱顶端安装有进水管，所述进水管上设置有阀门，所述水箱内部安装有固定筒，所述固定筒内部安装有浮块，且内部底端安装有第一感应开关，所述固定筒顶端贯穿有螺纹杆，所述螺纹杆底端安装有第二感应开关，所述水箱外壁安装有电控箱。

5、作为本实用新型的优选技术方案，所述水管前端固定连接于喷淋管末端，且末端固定连接于水泵前端，所述雾化喷头设置有多组，且均匀排列连通于喷淋管底端。

6、作为本实用新型的优选技术方案，所述进水管前端连通于水箱顶端，且中段设置有可调节流量大小的阀门。

7、作为本实用新型的优选技术方案，所述固定筒呈网状的圆柱体，且固定安装于水箱内部。

8、作为本实用新型的优选技术方案，所述螺纹杆螺纹连接贯穿于水箱及固定筒顶端，且底端固定安装有第二感应开关。

9、作为本实用新型的优选技术方案，所述浮块滑动安装于固定筒内部，所述第一感应开关固定安装于固定筒内部底端。

10、作为本实用新型的优选技术方案，所述电控箱固定安装于水箱外壁，且内部设置有单片机，所述第一感应开关、第二感应开关和水泵均与单片机电性连接。

11、与现有技术相比，本实用新型提供了一种栽培用育苗装置，具备以下有益效果：

12、1、本实用新型通过在水箱内部设置固定筒，在固定筒内部设置浮块、第一感应开关以及第二感应开关，进水管向水箱内部注入浇灌水，水箱内部的水位会持续上升，当水位带动浮块上升并触碰到第二感应开关时，信号传递至电控箱内部的单片机，单片机控制水泵工作将浇灌水抽至喷淋管进行浇灌，浇灌过程中水箱水位下降，当浮块触碰到第一感应开关时单片机控制水泵关闭停止浇灌，此结构能够代替人工浇灌，起到定时定量自动浇灌的作用提高育苗的成活率。

13、2、本实用新型通过在固定筒顶端贯穿设置螺纹杆，并将第二感应开关安装于螺纹杆底端，使得第二感应开关在固定筒中的位置可以随螺纹杆的旋转进行调整，配合阀门调节进水管的流量，能够让育苗装置根据天气环境的变化来调整浇灌量以及浇灌间隔。

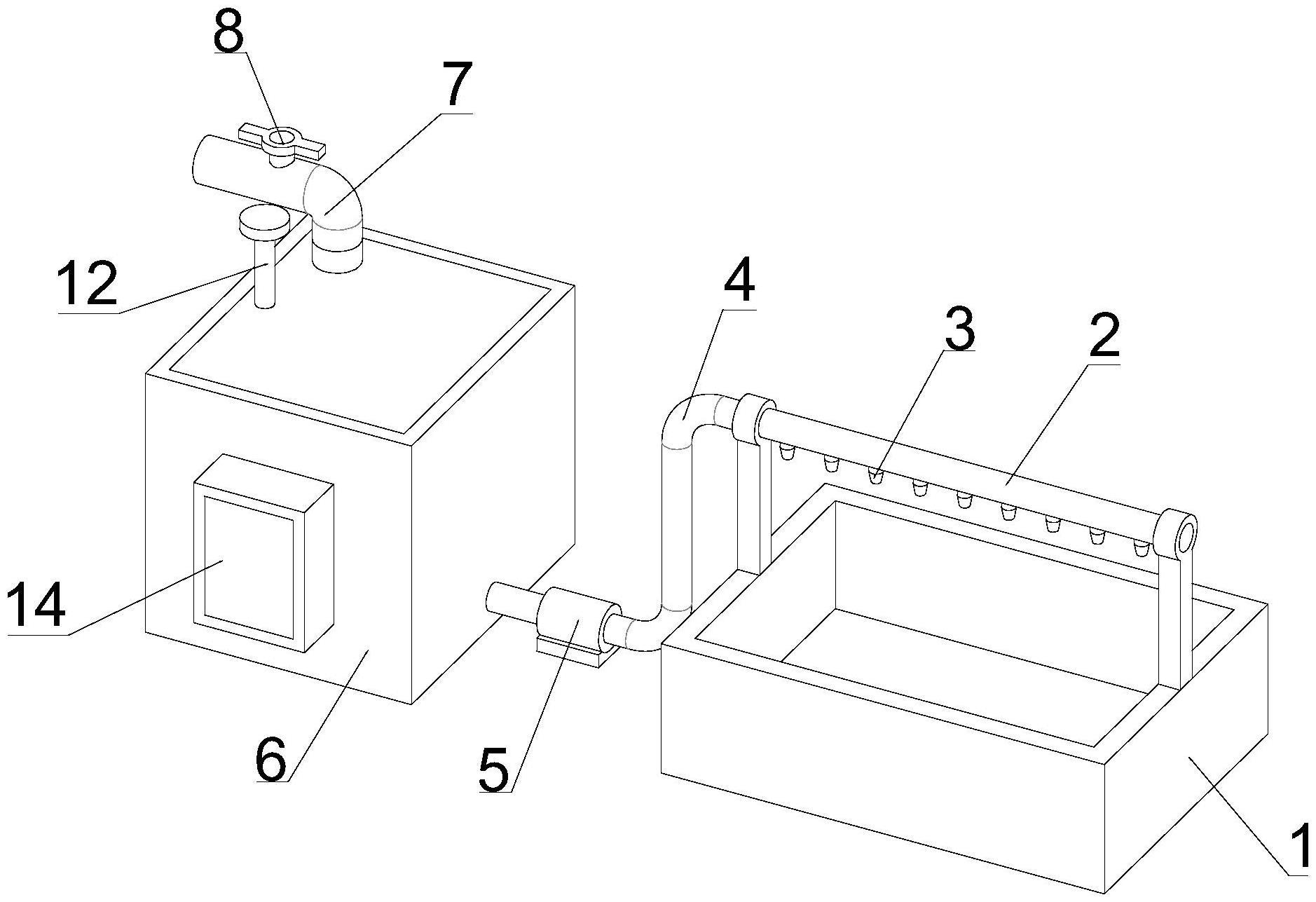

14、图1为本实用新型结构育苗装置立体示意图；

15、图2为本实用新型结构育苗装置正视示意图；

16、图3为本实用新型结构育苗装置上视示意图；

17、图4为本实用新型结构育苗装置剖视示意图；

18、图5为本实用新型结构图4中a的局部放大示意图。

19、其中：1、育苗箱；2、喷淋管；3、雾化喷头；4、水管；5、水泵；6、水箱；7、进水管；8、阀门；9、固定筒；10、浮块；11、第一感应开关；12、螺纹杆；13、第二感应开关；14、电控箱。

20、下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

21、在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

22、在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

23、请参阅图1-5，一种栽培用育苗装置，包括育苗箱1，育苗箱1顶端由支撑架安装有喷淋管2，喷淋管2底端设置有雾化喷头3，其特征在于：喷淋管2末端由水管4与水泵5连接，水泵5连通于水箱6侧端，水箱6顶端安装有进水管7，进水管7上设置有阀门8，水箱6内部安装有固定筒9，固定筒9内部安装有浮块10，且内部底端安装有第一感应开关11，固定筒9顶端贯穿有螺纹杆12，螺纹杆12底端安装有第二感应开关13，水箱6外壁安装有电控箱14。

24、进一步的，喷淋管2设置在育苗箱1上方，并在喷淋管2下方均匀设置雾化喷头3，能够增加喷淋浇灌的范围，使得浇灌更均匀。

25、进一步的，在进水管7中段设置阀门8，能够在调整浇灌量及浇灌间隔时，配合第二感应开关13位置的调整来调节进水管7的流量。

26、进一步的，网状的固定筒9能够使其内部的水位与水箱6内部的水位保持一致，便于带动浮块10上下移动，对水箱6内部的水位感应更准确，避免水泵5及喷淋管2由于感应错误导致工作异常。

27、进一步的，将第二感应开关13安装于螺纹杆12底端，并且将螺纹杆12螺纹连接在固定筒9及水箱6顶端内部，在调节浇灌量及浇灌间隔时，旋转螺纹杆12，带动第二感应开关13在固定筒9内部上下位移，从而达到调节的作用。

28、进一步的，浮块10滑动设置在固定筒9内部，用于上下触碰第一感应开关11与第二感应开关13，从而完成对信号的传递，使得电控箱14可以控制水泵5启停，实现自动浇灌的功能，第一感应开关11的设置用于传递停止水泵5工作的信号，第二感应开关13的设置用于开启水泵5工作的信号。

29、进一步的，进水管7向水箱6内部持续供水，当水箱6内部的水位上升，带动浮块10在固定筒9内部上升，浮块10顶端触碰到第二感应开关13时，第二感应开关13将信号传递给电控箱14内部的单片机输入端，单片机输出端将信号传递给继电器，继电器控制水泵5工作，将水箱6内部的水抽至喷淋管2并由雾化喷头3进行雾化灌溉，随着水箱6内部的水位下降，浮块10下移，其底端触碰到第一感应开关11，将信号传递给电控箱14，电控箱14控制水泵5停止工作，并以此循环。

30、在使用时，转动阀门8，调节进水管7的流量，向水箱6内部持续供水，当水箱6内部的水位上升，带动浮块10在固定筒9内部上升，浮块10顶端触碰到第二感应开关13时，第二感应开关13将信号传递给电控箱14内部的单片机输入端，单片机输出端将信号传递给继电器，继电器控制水泵5工作，将水箱6内部的水抽至喷淋管2并由雾化喷头3进行雾化灌溉，随着水箱6内部的水位下降，浮块10下移，其底端触碰到第一感应开关11，第一感应开关11将信号传递给单片机，单片机控制水泵5停止工作，并依次循环，完成自动灌溉，在调节浇灌量及浇灌间隔时，转动螺纹杆12，带动第二感应开关13在固定筒9内部上下移动，调节第一感应开关11与第二感应开关13的距离，同时调节阀门配合改变进水管7的流量即可。

31、尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
