一种控制温度的树苗培育装置的制作方法

本技术涉及树苗培育，具体为一种控制温度的树苗培育装置。

背景技术：

1、树苗简称苗木，是各种果树苗、乔木、灌木幼苗的总称，树苗，具有根系和苗干的树苗，树苗在培育过程中，通常通过树苗培育装置对树苗进行培育，保证树苗的存活率。

2、如公开号cn212414023u的专利文件公开了一种森林树苗培育装置，包括机架、收集装置、培育装置、喷头、水管、固定装置、水泵和传动装置，通过设置收集装置可以对浇灌过量的水进行收集，重新回收的水可以对培育的树苗进行二次浇灌，实现节约用水同时防止浇灌过多使树苗烂根的情况，通过设置培育装置可对培育的树苗进行旋转，使树苗更好的受到阳光的照射，防止树苗出现生长不匀称的情况发生，通过设置固定装置对旋转的培育装置进行加固，有效的保护培育装置进行转动。

3、上述装置在使用过程中，可旋转使树苗受到阳光的照射，但在寒冷的夜晚时，培育装置开口也完全敞开，无任何遮挡作为保温措施，温度较低时容易冻坏培育的树苗，为此，我们提出一种控制温度的树苗培育装置。

技术实现思路

1、本实用新型的目的在于提供一种控制温度的树苗培育装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种控制温度的树苗培育装置，包括培育箱和保温组件，其特征在于，所述培育箱的一侧设置有移动座，且移动座的底端连接有电力伸缩缸，所述移动座的内侧安装有电机，且移动座的顶端连接有转轴，所述转轴的顶端连接有固定块，所述保温组件设置于固定块的一侧，且保温组件包括盖壳、温度传感器、加热棒和控制板，所述盖壳的底端一侧安装有温度传感器，且盖壳的底端另一侧安装有加热棒，所述盖壳的顶端一侧设置有控制板。

3、进一步的，所述移动座的侧面两端均设置有滑块，且滑块与移动座为一体化连接。

4、进一步的，所述培育箱的底端内部开设有漏水孔，且培育箱的底端安装有集水槽。

5、进一步的，所述集水槽的一侧连接有水泵，且水泵的一侧连接有管道。

6、进一步的，所述管道的一侧末端安装有喷头，且水泵通过管道与喷头相连通。

7、进一步的，所述移动座与培育箱为滑动连接，且转轴与移动座为转动连接。

8、进一步的，所述固定块与盖壳为焊接，且固定块与转轴为固定连接。

9、本实用新型提供了一种控制温度的树苗培育装置，具备以下有益效果：当夜晚天气较冷时，将盖壳与培育箱闭合，对培育箱内部温度进行保温，白天时，可将盖壳向上顶升与培育箱分离，使培育箱开口完全裸露，使培育箱内部的培育的树苗收到阳关照射，并且当天气寒冷时，通过温度传感器可了解培育箱内部的温度，温度较低时，加热棒对培育箱内部的空气进行加热，有利于对培育箱内部的温度进行控制，有利于保证树苗的存活，同时当白天阴雨天气时，通过集水槽对雨水进行收集，在树苗缺水时，水泵可将水源通过喷头对培育箱内部的树苗进行喷洒。

10、1、本实用新型通过移动座、电力伸缩缸、转轴和固定块的设置，通过电力伸缩缸可对移动座向上顶升，移动座通过滑块在培育箱侧面进行升降移动，移动座通过转轴可对固定块顶升，从而可使盖壳进行升降，当夜晚天气较冷时，将盖壳与培育箱闭合，对培育箱内部温度进行保温，当白天时，可将盖壳向上顶升与培育箱分离，再使电机通过转轴对盖壳向后方旋转，使培育箱开口完全裸露，使培育箱内部的培育的树苗收到阳关照射。

11、2、本实用新型通过盖壳、温度传感器、加热棒和控制板的设置，当天气寒冷时，盖壳与培育箱闭合，通过温度传感器可了解培育箱内部的温度，培育箱内部温度较低时，通过提前设定好参数的控制板使加热棒对培育箱内部的空气进行加热，使培育箱内部达到适宜树苗成长温度，有利于对培育箱内部的温度进行控制，有利于保证树苗的存活。

技术特征：

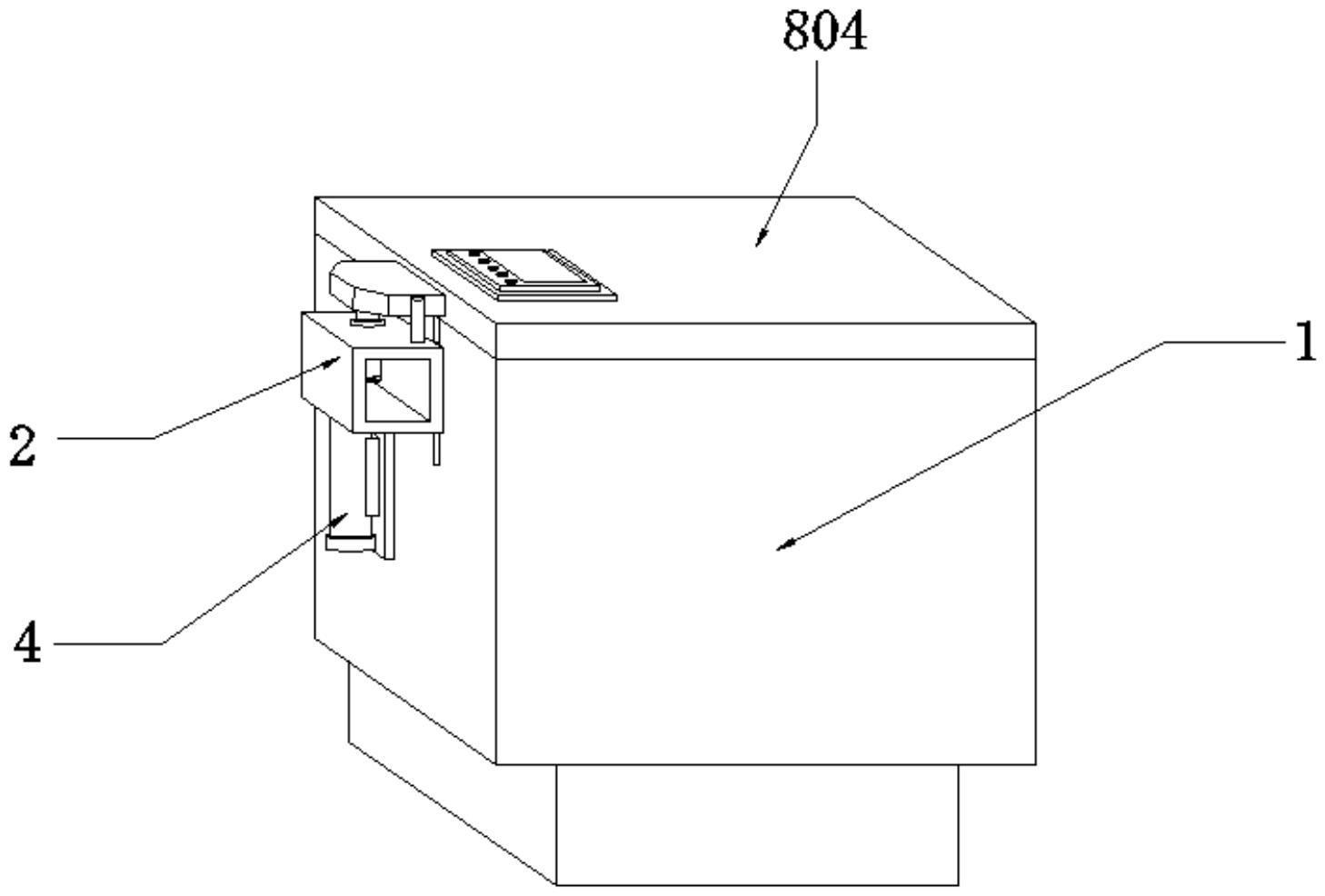

1.一种控制温度的树苗培育装置，包括培育箱(1)和保温组件(8)，其特征在于，所述培育箱(1)的一侧设置有移动座(2)，且移动座(2)的底端连接有电力伸缩缸(4)，所述移动座(2)的内侧安装有电机(5)，且移动座(2)的顶端连接有转轴(6)，所述转轴(6)的顶端连接有固定块(7)，所述保温组件(8)设置于固定块(7)的一侧，且保温组件(8)包括盖壳(801)、温度传感器(802)、加热棒(803)和控制板(804)，所述盖壳(801)的底端一侧安装有温度传感器(802)，且盖壳(801)的底端另一侧安装有加热棒(803)，所述盖壳(801)的顶端一侧设置有控制板(804)。

2.根据权利要求1所述的一种控制温度的树苗培育装置，其特征在于，所述移动座(2)的侧面两端均设置有滑块(3)，且滑块(3)与移动座(2)为一体化连接。

3.根据权利要求1所述的一种控制温度的树苗培育装置，其特征在于，所述培育箱(1)的底端内部开设有漏水孔(9)，且培育箱(1)的底端安装有集水槽(10)。

4.根据权利要求3所述的一种控制温度的树苗培育装置，其特征在于，所述集水槽(10)的一侧连接有水泵(11)，且水泵(11)的一侧连接有管道(12)。

5.根据权利要求4所述的一种控制温度的树苗培育装置，其特征在于，所述管道(12)的一侧末端安装有喷头(13)，且水泵(11)通过管道(12)与喷头(13)相连通。

6.根据权利要求1所述的一种控制温度的树苗培育装置，其特征在于，所述移动座(2)与培育箱(1)为滑动连接，且转轴(6)与移动座(2)为转动连接。

7.根据权利要求1所述的一种控制温度的树苗培育装置，其特征在于，所述固定块(7)与盖壳(801)为焊接，且固定块(7)与转轴(6)为固定连接。

技术总结
本技术公开了一种控制温度的树苗培育装置，包括培育箱和保温组件，所述培育箱的一侧设置有移动座，所述移动座的内侧安装有电机，所述转轴的顶端连接有固定块。该控制温度的树苗培育装置，当夜晚天气较冷时，将盖壳与培育箱闭合，对培育箱内部温度进行保温，白天时，可将盖壳向上顶升与培育箱分离，使培育箱开口完全裸露，使培育箱内部的培育的树苗收到阳关照射，并且当天气寒冷时，通过温度传感器可了解培育箱内部的温度，温度较低时，加热棒对培育箱内部的空气进行加热，有利于对培育箱内部的温度进行控制，有利于保证树苗的存活，同时通过集水槽对雨水进行收集，在树苗缺水时，可对培育箱内部的树苗提供水源。

技术研发人员：代建刚
受保护的技术使用者：广东雅净环保技术有限公司
技术研发日：20230213
技术公布日：2024/1/12
