翻曲机的制作方法

本发明涉及一种翻曲机。

背景技术：

酱油等调味品在发酵过程中需要制曲，制曲时由于曲料需要通风，从而需要对曲料进行翻动也就是翻曲。目前翻曲机多采用鼠笼、叶片等搅拌，存在的问题是曲料运动形式单一，搅拌不均匀，由于鼠笼、叶片等运动方向固定，很容易被曲料卡死，从而导致停机。

技术实现要素：

针对现有技术存在的不足，本发明要解决的技术问题是提供一种翻曲机，能够使曲料具有多种运动形式，翻曲效果好。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种翻曲机，包括滚筒、支承件和传动件，所述滚筒的两端具有与其同轴的轴头，所述支承件包括环体、导向杆、端板和轴，所述导向杆位于环体内并处于环体的直径上，所述导向杆沿轴头径向穿过轴头，且轴头与导向杆之间沿导向杆轴向滑动配合，所述端板位于环体先对滚筒的远端，所述轴连接在端板对环体的远端，所述传动件包括传动支承两个轴的轴承座和驱动其中一个轴转动的减速电机。

进一步地，所述支承件还包括分别位于轴头径向两侧的第一弹簧和第二弹簧，所述第一弹簧和第二弹簧均套于导向杆外并连接轴头和环体内壁。

进一步地，自然状态下，所述轴头与轴不同轴。

进一步地，所述环体的内壁上对应导向杆的两端开有沿环体周向延伸的滑槽，所述导向杆的两端具有伸入滑槽内并沿滑槽滑动的头部。

本发明的有益效果：本发明的翻曲机，包括滚筒、支承件和传动件，所述滚筒的两端具有与其同轴的轴头，所述支承件包括环体、导向杆、端板和轴，所述导向杆位于环体内并处于环体的直径上，所述导向杆沿轴头径向穿过轴头，且轴头与导向杆之间沿导向杆轴向滑动配合，所述端板位于环体先对滚筒的远端，所述轴连接在端板对环体的远端，所述传动件包括传动支承两个轴的轴承座和驱动其中一个轴转动的减速电机。能够使曲料具有多种运动形式，翻曲效果好。

附图说明

图1为本发明一种翻曲机的结构示意图；

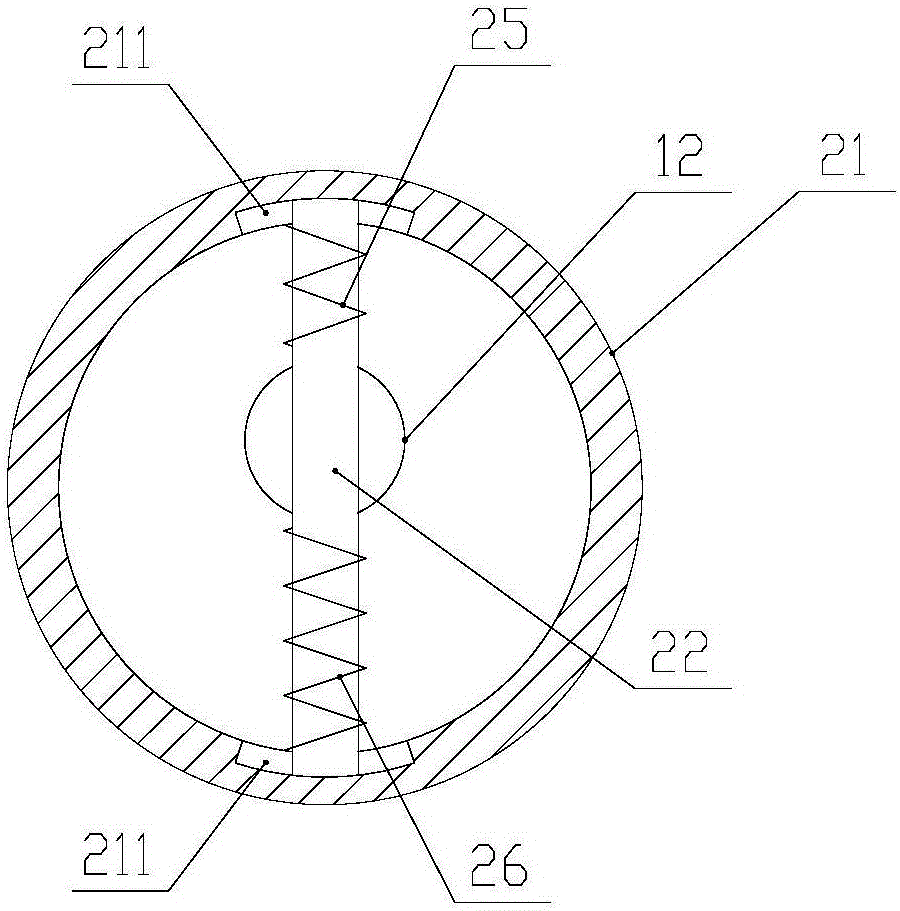

图2为支承件的横截面图。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图，本发明提供一种技术方案：一种翻曲机，包括滚筒1、支承件2和传动件3，所述滚筒1包括筒体11和位于筒体11两端并与筒体11同轴的轴头12，筒体11上分布有气孔，曲料置于筒体11内，氧气通过气孔进入筒体11内，筒体11内壁上具有螺旋绞龙叶片，从而可以对曲料进行搅拌。支承件2数量为两个，分别与两个轴头12相对应，两个支承件2成镜像对称关系，每个支承件2包括环体21、导向杆22、端板23和轴24，所述导向杆22位于环体21内并处于环体21的直径上，所述导向杆22沿轴头12径向穿过轴头12，且轴头12与导向杆22之间沿导向杆22轴向滑动配合，所述端板23位于环体21先对滚筒1的远端，所述轴连接在端板23相对环体21的远端，所述传动件3包括传动支承两个轴的轴承座31和驱动其中一个轴24转动的减速电机32。如图1所示，减速电机32驱动左侧的支承件2转动，左侧支承件2上的导向杆22可以传递转矩给相应的轴头12，从而实现滚筒1转动，同时，轴头12可以沿导向杆滑动，即滚筒1可以沿导向杆轴向移动，滚筒1在转动的同时还可以往复移动，滚筒1同时具有多种运动形式，曲料在滚筒1内运动更加剧烈，曲料与氧气接触更充分，翻曲效果更好。

所述支承件2还包括分别位于轴头12径向两侧的第一弹簧25和第二弹簧26，所述第一弹簧25和第二弹簧26均套于导向杆22外并连接轴头12和环体21内壁。第一弹簧25和第二弹簧26对轴头进行弹性支撑，避免轴头与环体21接触，从而可以防止滚筒1沿导向杆往复移动时，轴头12与环体21之间刚性冲击。

自然状态下，所述轴头12与轴24不同轴，支承件2的回转中心与轴头12不同轴，滚筒1除了绕自身轴线自转外还能绕支承件2的轴24公转，且由于滚筒可以沿导向杆移动，滚筒2公转的半径在不断变化，滚筒运动形式更加多样，曲料振动频率和振幅更大，翻曲效果更好。

所述环体21的内壁上对应导向杆22的两端开有沿环体21周向延伸的滑槽211，所述导向杆22的两端具有伸入滑槽211内并沿滑槽211滑动的头部。环体转动时，导向杆22在滑槽211内沿环体21周向绕环体21轴心进行周向往复摆动，因此，轴头12可随导向杆22往复摆动，从而使滚筒1往复摆动，滚筒1更加复杂，曲料振动频率增大，翻曲效果更好。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
