一种开酥机的制作方法

本实用新型涉及一种开酥机。

背景技术：

开酥机用于起酥食品，碾压面团，开酥机的关键技术在于压辊，压辊与传送带之间的距离通常是需要可以调节以便适应不同的食品加工需要，但是现有技术的压辊调节过于粗略化，没法精确控制其高度，以致被起酥食品的效果都受到限制。

技术实现要素：

(一)要解决的技术问题

为解决上述问题，本实用新型提出了一种开酥机。

(二)技术方案

本实用新型的开酥机，包括机架和设置在机架上的机体，所述机体包括电机机构和连接电机机构的传送带和压辊，所述压辊设置在传送带的中部，所述压辊包括三根，且三根压辊的一侧的机架上分别设置有一个红外感应器，所述红外感应器连接一个显示屏，显示屏显示三根压辊的高度，所述三根压辊的两侧各自连接一个升降机构，所述升降机构包括两根直立的顶住压辊的顶杆和连接两根顶杆的连接杆，所述连接杆的下方设置有液压缸。

进一步地，所述机架侧边设置有连接电机机构的电机开关和连接三个液压缸的液压缸调节钮。

进一步地，所述显示屏设置在液压缸调节钮的旁边。

(三)有益效果

本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的开酥机的三个压辊可以实现自由调节，且液压缸调节钮旁边就设置有具有压辊高度显示的显示屏，使调节更具方向性，有利于更好地利用压辊，提高产品质量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

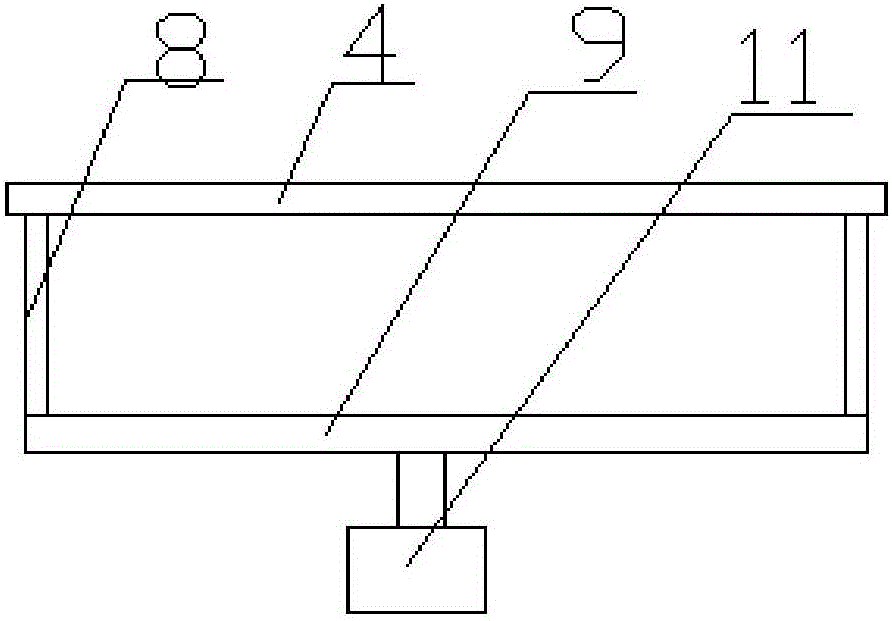

图2是本实用新型的升降机构示意图。

1-机架 2-机体 3-传送带 4-压辊 5-红外感应器 6-显示屏 7-升降机构 8-顶杆 9-连接杆 11-液压缸 12-电机开关 13-液压缸调节钮

具体实施方式

如附图所示的一种开酥机，包括机架1和设置在机架1上的机体2，所述机体包括电机机构和连接电机机构的传送带3和压辊4，所述压辊设置在传送带3的中部，所述压辊包括三根，且三根压辊4的一侧的机架1上设置有一个红外感应器5，所述红外感应器5连接一个显示屏6，显示屏6显示三根压辊的高度，所述三根压辊4的两侧各自连接一个升降机构7，所述升降机构7包括两根直立的顶住压辊4的顶杆8和连接两根顶杆8的连接杆9，所述连接杆9的下方设置有液压缸11。

所述机架1侧边设置有连接电机机构的电机开关12和连接三个液压缸的液压缸调节钮13。

所述显示屏6设置在液压缸调节钮13的旁边。

本实用新型的开酥机，具有以下有益果：本实用新型的开酥机的三个压辊可以实现自由调节，且调节钮旁边就设置有具有压辊高度显示的显示屏，使调节更具方向性，有利于更好地利用压辊，提高产品质量。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权 利要求书中。
