一种用于面包生产的真空抽面粉设备的制作方法

本实用新型涉及一种面粉混合设备,更具体地说，它涉及一种用于面包生产的面粉混合设备。

背景技术：

面包已成为人们食用的主食了，现在工厂中也是大批量的生产面包。

如附图1所示，面包在生产过程中的首先是对一包包的面粉包进行拆线，然后将面粉收集在一起容器罐11内。现有的生产中，将容器罐11内的面粉通过真空泵13抽取的方式，将所需的面粉输送与水混合的工序处。

但是可以发现，面粉在包装袋内运输的过程中受到挤压，会使得密封挤压成块，故直接将面粉放置倒入容器罐中时，面粉会成块状出现，而块状面粉的体积较大，难以真空吸离。

技术实现要素：

本实用新型的目的是提供一种用于面包生产的真空抽面粉设备，通过滤筛的分筛作用，将面粉细小颗粒化。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种用于面包生产的真空抽面粉设备，包括容器罐、真空斗以及连通容器罐与真空斗的吸粉管，真空斗设有真空泵，包括开设于容器罐的开口、固定于开口的滤筛，还包括在滤筛上推扫面粉的扫面杆。

通过采用上述技术方案，真空泵抽气，整个容器罐处于一定的真空状态，粉粒随外接空气被吸粉管吸入，形成料气流；面粉在倒入开口后，由于滤筛的隔挡，大颗粒以及块状的面粉团将被隔挡在滤筛上方，而通过人工握持扫面杆对面粉团拍打后，由于扫面杆的撞击，面粉块被击碎成小颗粒并通过滤筛，小颗粒的面粉便于真空吸送。

较佳的，所述滤筛数量为两个并依次叠加设置，且邻近开口处滤筛的筛孔较大。

通过采用上述技术方案，双层的滤筛具有更加优异的分筛效果，使得面粉能够被更加细化的分离。而且由于上层较大筛孔的过滤后，进入下层筛孔的密封颗粒均较小，使面粉经过筛孔较小的滤筛时，不易发生堵塞。

较佳的，所述滤筛由不锈钢制成。

通过采用上述技术方案，不锈钢不易锈蚀，减少了铁锈对面粉的污染，使得面粉更加的洁净，使用更加的安全。

较佳的，容器罐内插有支撑块，滤筛的边沿围绕有环形块，所述滤筛自开口插入实现环形块抵触于支撑块的上方。

通过采用上述技术方案，滤筛可以直接开口插入或取出，滤筛与容器罐的固定采用抵触的方式，拆卸便捷，支撑块插合固定，可以拔出容器罐；当设备发生损坏时，可以将滤筛取出，便于观察容器罐内部情况，便于工人维修。

较佳的，所述扫面杆包括用于握持的杆体，所述杆体的一端固定有矩形的拍面板。

通过采用上述技术方案，拍面板为矩形，横推拍面板时，拍面板与面粉具有较大的接触面，加速面粉与滤筛的撞击。

较佳的，所述拍面板设有于滤筛上滚动的辊轮。

通过采用上述技术方案，拍面板在滤筛上横推移动时，辊轮的滚动摩擦使拍面板移动更为便捷，并辊轮的碾压也助于面粉块的粉碎。

较佳的，所述开口处铰接有封盖，所述封盖设有抵触于开口边沿的密封环。

通过采用上述技术方案，在不使用容器罐时，将开口通过封盖封合，减少异物进入开口处，使得面粉在容器罐内更加的洁净。抽真空时，封盖也将闭合，密封环具有较好的密封性能，使得容器罐具有较好的真空环境。

较佳的，所述封盖设有拉环，容器罐的外壁设有带挂钩的拉绳，所述挂钩钩于所述拉环实现封盖打开。

通过采用上述技术方案，挂钩将封盖钩固，实现封盖的打开后的位置固定。

较佳的，还包括接粉桶，所述真空斗的末端指向接粉桶。

通过采用上述技术方案，接粉桶用于接收真空吸出的面粉。

较佳的，所述真空斗的末端向外延伸有遮盖接粉桶的遮板，所述遮板插有指向接粉桶内的水管。

通过采用上述技术方案，遮挡板对漂浮的面粉进行隔挡，减少了面粉的飘散，具有良好的环保性能，且减少了面粉的浪费。水管的固定便于向接粉桶内灌水，面粉遇到水后将难以飘散。

附图说明

图1是现有技术的结构示意图；

图2是实施例的结构示意图；

图3是实施例中封盖与开口的连接关系示意图；

图4是实施例中滤筛与开口的连接关系示意图；

图5是实施例中扫面杆的结构示意图。

图中：11、容器罐；12、吸粉管；13、真空泵；14、真空斗；141、遮板； 15、接粉桶；16、水管；2、开口；3、封盖；31、密封环；32、拉环；33、挂钩；34、拉绳；35、旋转轴；4、扫面杆；41、杆体；42、拍面板；43、辊轮；5、滤筛；51、支撑块；52、环形块。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

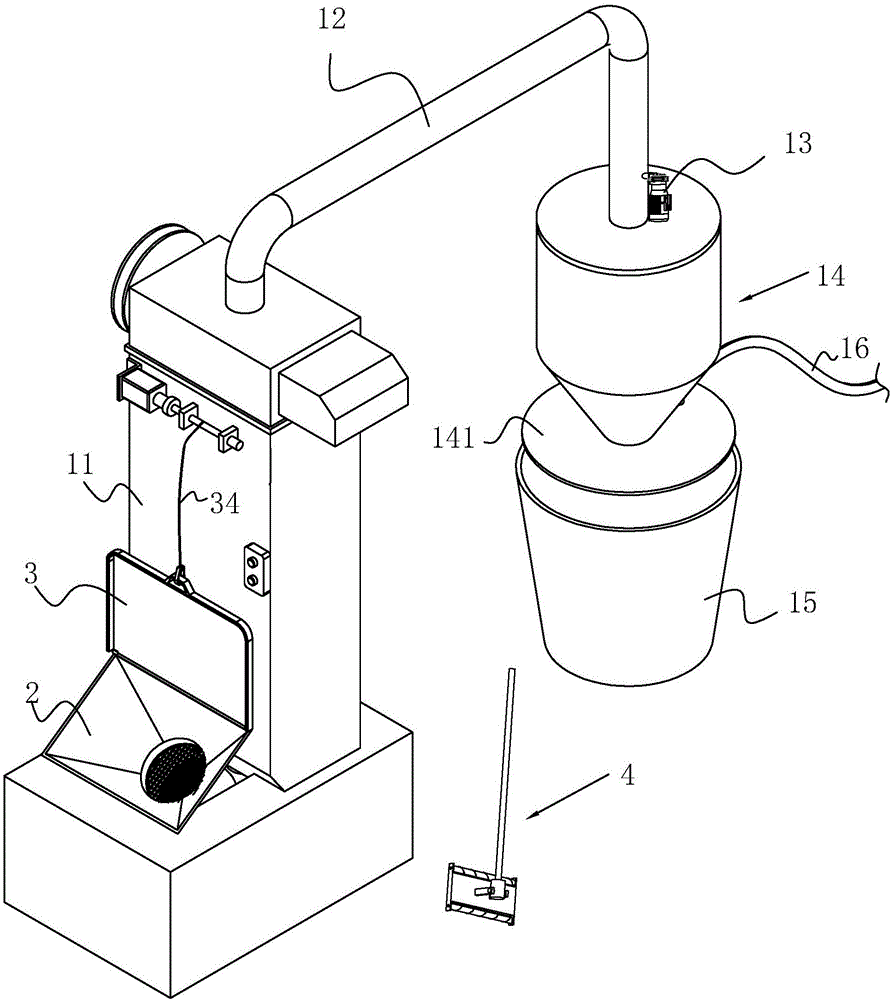

实施例，一种用于面包生产的真空抽面粉设备，如图2所示，包括截面为圆形的接粉桶15，该接粉桶15开设有正面向上的接料口，而接料口的正上方设有真空斗14。真空斗14由上至下分为三段，分别为圆筒端、小端朝下的圆台段、以及置于圆台段下端焊接有的遮板141；遮板141为圆环形板且遮板141将接粉桶15的接料口进行遮盖，由上至下正投影时，遮板141投影将接粉桶15投影完全覆盖。

而遮板141的开设有通孔，该通孔上插有水管16，该水管16为塑料软管，水管16指向接料桶；水管16连接在自来水管16上并由阀体控制，作用是对接粉桶15进行送水，用于混合面。

真空斗14的上端焊接有吸粉管12，吸粉管12为不锈钢制成的管道。而吸粉管12的出口安装有真空泵13，吸粉管12的进口插入容器罐11的面粉堆中，当真空泵13启动时，对容器罐11的密封空间抽真空，使得容器罐11罐处于一定的真空状态，面粉粒随外接空气被吸粉管12吸入，形成料气流，将面粉由容器罐11吸到真空斗14内，然后粉料由真空斗14进入接粉桶15内。

如图2与图3所示，容器罐11的开设有一个矩形的开口2，开口2处由金属板围绕成一个矩形边框，而矩形边框处套有旋转轴35，封盖3也套于旋转轴35，使得封盖3绕旋转轴35向上旋转打开。封盖3的内壁粘有密封环31，密封环31与开口2的边沿抵触，提高了封盖3盖合开口2后的密封性能。封盖3的边沿向下翻转形成翻边，当封盖3盖合后，翻边抵触在开口2的外壁处。

封盖3的一侧固定有U形的拉环32，拉环32与旋转轴35置于封盖3的两平行侧边。拉环32钩有挂钩33，该挂钩33的端部固定有拉绳34，拉绳34的另一端固定在容器罐11的侧壁上。当开口2打开时，封盖3的通过挂钩33与拉绳34固定进行固定，防止封盖3在重力的作用下自由下旋盖于开口2。

如图4所示，开口2内部为圆筒，圆筒内壁开设有插孔，插孔径向插有矩形状的支撑块51；四个在圆周方向均匀布置的支撑块51为一层，而由上至下共有两层，每一层的支撑块51上抵触有圆形的滤筛5，滤筛5的圆周边上固定有圆环形的环形体，环形体抵触在支撑块51上实现对滤筛5的支撑固定；滤筛5由不锈钢制成。由开口2处上方的滤筛5孔径是开口2处下方的滤筛5孔径的两倍。可以通过拆出支撑块51后，将滤筛5取出。

如图5所示，扫面杆4包括圆杆形的杆体41，杆体41的一端固定有矩形的拍面板42，拍面板42的两侧长边安装有辊轮43，辊轮43可以自由转动。当拍面板42在上层的滤筛5移动时，拍面板42在滤筛5移动时，辊轮43也在滤筛5上移动，实现对面粉的打碎。
