一种翻毛翻浪清洗一体机的制作方法

本实用新型涉及水果外皮清理设备技术领域，特别是涉及一种翻毛翻浪清洗一体机。

背景技术：

目前，翻浪清洗机的原理主要是利用箱体前部分设备箱体中注适量的水，经过加热管将水温加热，原料在经过箱体时，会与气泡机和水的结合作用下做翻滚状态，并随网带不断向前推进；这样的翻浪清洗机只能针对无毛的水平进行处理和清洗，其专用性太强，而且用气泡式的清洗，无法将水果彻底的清理干净。

技术实现要素：

本实用新型提供一种翻毛翻浪清洗一体机，来克服这样的翻浪清洗机只能针对无毛的水平进行处理和清洗，其专用性太强，而且用气泡式的清洗，无法将水果彻底的清理干净的缺陷。

本实用新型的一种翻毛翻浪清洗一体机其包括主体、设置在主体外侧的支撑架、清洗传输装置和翻毛装置；所述清洗传输装置斜向的设置在主体的左侧，所述翻毛装置连接在清洗传输装置的右侧；所述清洗传输装置包括斜向设置的机架、设置在机架下端位置的传送带、设置在机架上的清洗装置；所述传送带与设置在支撑架下方的电动机传动连接；所述支撑架下端四周设置有可折叠的转动轮；所述翻毛装置包括若干个上下分布的翻毛滚轮；所述翻毛装置与主体的配合处设置有出水管路。

本实用新型的一种翻毛翻浪清洗一体机，所述清洗装置包括横向的进水管路、与进水管路贯通的若干出水管路；所述出水管路下端设置有若干花洒。

本实用新型的一种翻毛翻浪清洗一体机，所述翻毛装置包括四个翻毛滚轮，所述翻毛滚轮两端分别通过轴承固定在主体的两端。

本实用新型的一种翻毛翻浪清洗一体机，所述清洗传输装置和翻毛装置配合处的上方设置有限位杆。

本实用新型的一种翻毛翻浪清洗一体机，所述翻毛滚轮为橡胶材料制成。

与现有技术相比本实用新型的有益效果为：本实用新型的一种翻毛翻浪清洗一体机，其结构紧凑，操作方便，清洗和翻毛依次进行，提高了工作效率，减少了人工成本。

附图说明

图1是本实用新型的一种翻毛翻浪清洗一体机的主视结构示意图；

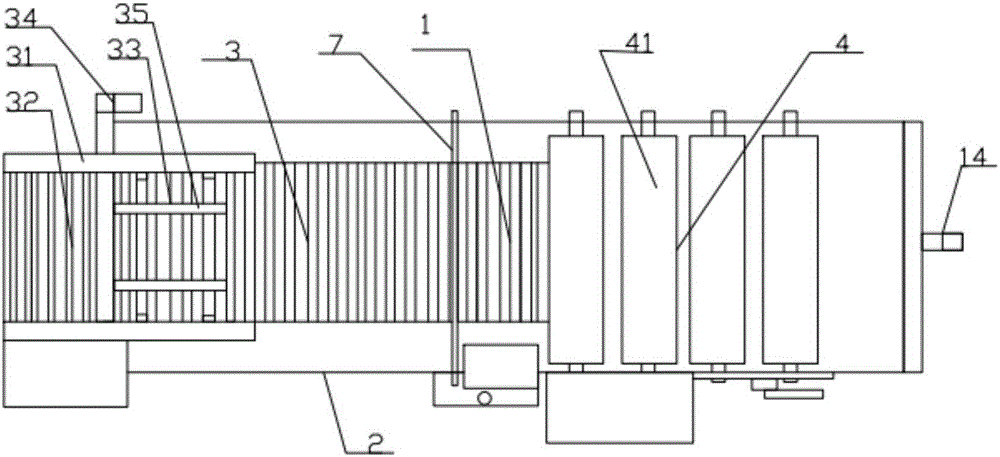

图2是本实用新型的一种翻毛翻浪清洗一体机的俯视结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1和图2所示，本实用新型的一种翻毛翻浪清洗一体机，其包括主体1、设置在主体1外侧的支撑架2、清洗传输装置3和翻毛装置4；所述清洗传输装置3斜向的设置在主体1的左侧，所述翻毛装置4连接在清洗传输装置3的右侧；所述清洗传输装置3包括斜向设置的机架31、设置在机架31下端位置的传送带32、设置在机架31上的清洗装置33；所述传送带32与设置在支撑架2下方的电动机5传动连接；所述支撑架2下端四周设置有可折叠的转动轮6；所述翻毛装置4包括若干个上下分布的翻毛滚轮41；所述翻毛装置4与 主体1的配合处设置有出水管路14，其中，所述可折叠的转动轮6包括固定在支撑架2下端的折叠块61、与折叠块61配合连接的滚动轮62；还有，所述清洗传输装置3和翻毛装置4配合处的上方设置有限位杆7，所述限位杆7可以防止水果清洗过程中，滚出主体1的内部，所述清洗传输装置3用过的水，随着传送带32进入翻毛装置4的下方，组后通过出水管路14排出主体1外部。

本实用新型的一种翻毛翻浪清洗一体机，所述清洗装置33包括横向的进水管路34、与进水管路34贯通的若干出水管路35；所述出水管路35下端设置有若干花洒36，其中，所述清洗传输装置3的传送带32的左端为水果放入点，水果随着传送带32往下移动进入清洗装置33的正下方，随着从上至下的水从花洒36喷出，进行对水果的清洗；然后清洗过的水果进过传送带32进入翻毛装置4，此时，翻毛装置4通过采用橡胶材料制成的翻毛滚轮41对水果进行旋转翻毛。

本实用新型的一种翻毛翻浪清洗一体机，所述翻毛装置4包括四个翻毛滚轮41，所述翻毛滚轮41两端分别通过轴承(图中未标示)固定在主体1的两端。

与现有技术相比本实用新型的有益效果为：本实用新型的一种翻毛翻浪清洗一体机，其结构紧凑，操作方便，清洗和翻毛依次进行，提高了工作效率，减少了人工成本。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
