大枣水洗机的制作方法

本实用新型属于一种食品工业机械，尤其涉及一种结构简便、成本低、操作简便的大枣水洗机。

背景技术：

目前，在大枣的主产地，当大枣收货晾干后，大枣上都有一层灰尘，这些大枣在零售的时候因为品相不好，会导致价格上不去，另外现有的大枣清洗机大都采用生产线的形式，成本较高，增加了生产成本。

技术实现要素：

本实用新型的目的是为了解决上述问题而提供的一种结构简便、成本低的大枣水洗机。

本实用新型是这样实现的：一种大枣水洗机，包括倾斜的圆柱状机壳，所述机壳的两个端面分别为进料口和出料口，机壳的下方设置有支撑机壳的机架，机壳的进料口和出料口上分别设置有导入槽和导出槽，机架上设置有转轴，转轴从机壳内部穿过，转轴的轴线与机壳的轴线重合，机壳内转轴的外圆面上设置有多组支杆，支杆的顶部设置有圆柱状的网筛，其特征在于：所述的机壳两个端面下半圆上设置有圆弧状围挡，所述的机壳上部设置有喷水孔，喷水孔内设置有喷头，所述的机壳底部靠近出料口的一端设置有排污口，机壳下部的内壁上还设置有超声波震动装置，所述的机架上还设置有电机，电机和转轴之间通过传动装置传递动力。

更进一步，所述的进料口和导入槽之间设置有一个圆柱形的圆环，圆环的直径与圆柱状的网筛的直径相同，圆环上靠近进料口的一侧与支杆相连接，所述的传动装置为皮带，皮带分别与圆环的外圆面、电机相接触。

本实用新型结构简单，大枣从进料口进入到机壳内，机壳内部的水在网筛的搅动对大枣进行清洗，再加上喷头的冲洗和超声波震动装置的震动除污，大枣在短时间内就能被清洗干净，从出料口出来的大枣在干布上进行除水即可。本装置结构简便，成本低，操作简便，效率高。

附图说明

图1为本实用新型的立体图

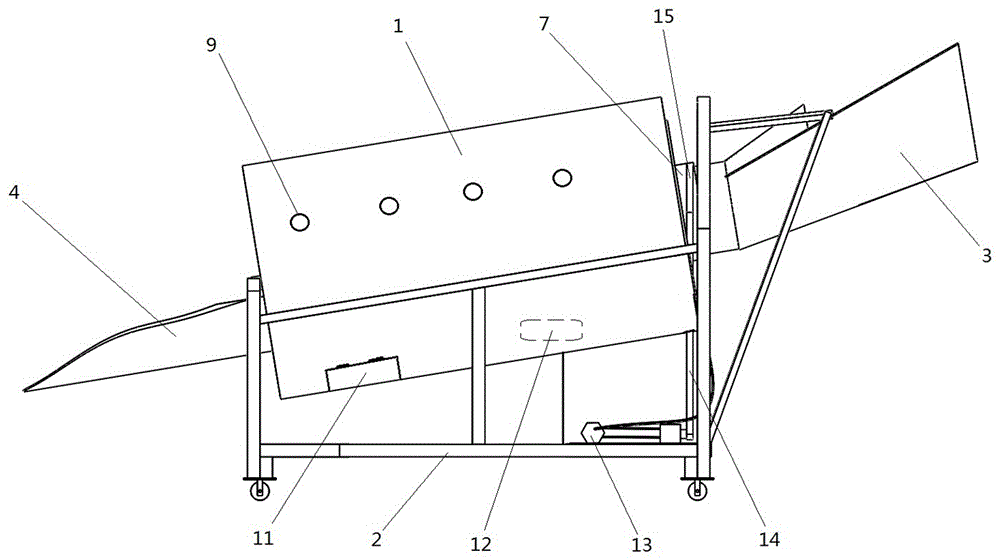

图2为本实用新型的主视图。

图3为本实用新型的后视图。

图4为本实用新型中俯视图。

图5为本实用新型中仰视图。

图6为本实用新型中左视图。

具体实施方式

实施例1：如图1、图2、图3、图4、图5和图6所示，一种大枣水洗机，包括倾斜的圆柱状机壳1，机壳1材质为铁皮，所述机壳1的两个端面分别为进料口和出料口，机壳1的下方设置有支撑机壳1的机架2，机壳1的进料口和出料口上分别设置有导入槽3和导出槽4，机架2上设置有转轴5，转轴5从机壳1内部穿过，转轴5的两端通过轴承支撑在机架2上，转轴5的轴线与机壳1的轴线重合，机壳1内转轴5的外圆面上设置有多组支杆6，支杆6的顶部设置有圆柱状的网筛7，所述的机壳1两个端面下半圆上设置有圆弧状围挡8，所述的机壳1上部设置有两列喷水孔9，每个喷水孔9内设置有喷头10，所述的机壳1底部靠近出料口的一端设置有排污口11，机壳1下部的内壁上还设置有超声波震动装置12，所述的机架2上还设置有电机13，电机13和转轴5之间通过传动装置14传递动力，所述的传动装置14为皮带，所述的进料口和导入槽3之间设置有一个圆柱形的圆环15，圆环15的直径与圆柱状的网筛7的直径相同，圆环15上靠近进料口的一侧与支杆6相连接，所述的传动装置为皮带，皮带分别与圆环15的外圆面、电机13相接触。

开始工作时，机壳1内部有水，红枣从导入槽3进入到网筛7，网筛7在电机的带动下在机壳1内旋转，旋转的网筛7带动机壳1内部的水流动对红枣有清洗的作用，另外，机壳1上设置有喷头10，喷头10对着机壳1内的红枣喷水，对红枣的清洗起到更进一步的清洗作用；最后，机壳1下部的内壁上还设置有超声波震动装置12，超声波震动装置12被机壳1底部的水覆盖，底壳1内的水在超声波震动装置12的作用下呈震动状态，机壳1内震动的水对红枣起清洗作用，洗干净的红枣从导出槽4到处即可。当机壳1的下部有杂物时，可以打开机壳1底部靠近出料口的排污口11，从排污口11中排出杂物。

上述实施例仅为本实用新型的优选实施例而已，并不用以限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
