核桃去壳机的制作方法

本实用新型涉及生活用品领域，尤其涉及一种核桃去壳机。

背景技术：

核桃含有丰富的营养素，对人体有益，可强健大脑，是深受老百姓喜爱的坚果类食品之一。吃核桃需要去掉外壳，现有的一些去壳机结构较大，不方便摆放，另外还很容易将果肉夹烂；另外，有些人接受不了核桃外皮苦涩的口感，这就需要把核桃的外皮去掉。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的不足而提供的一种核桃去壳机。

本实用新型是这样实现的：一种核桃去壳机，包括箱体，其特征在于：箱体上部设置有进料口，箱体内部设置有与进料口相连接的圆筒状滑道，滑道为倾斜状，滑道的另一端设置有竖直的矩形挤压腔，所述挤压仓的下底面为开放面，左侧板面和后侧板面上设置有开口，挤压仓右侧板面的内壁上设置有压力传感器，挤压仓左侧板面的开口处设置有水平状的U形的压钳，压钳的尾部设置有传动机构，所述的传动机构包括第一蜗杆、第二螺纹杆、所述的第一蜗杆通过轴承水平设置在箱体内，第一蜗杆的内部设置有内螺纹，第二螺纹杆与第一蜗杆内部的内螺纹相互啮合，第二螺纹杆的一端与压钳的尾部相连接，箱体内还设置有电机和控制器，电机轴上设置有涡轮，涡轮与第一蜗杆相互啮合。

挤压仓下底面下部设置有第一挡盖，第一挡盖的右侧设置有第一连接杆，第一连接杆的末端设置有第一安装环，第一安装环下部设置有双轴电机，双轴电机的电机轴上设置有第一定位环，第一安装环套装在电机轴上，第一安装环和第一定位环之间设置有压缩弹簧，第一安装环上部设置有第一曲面环，第一曲面环的下表面为曲面，第一连接杆的上表面与第一曲面环的下边面相接触。

挤压仓下方设置有加热箱，加热箱上顶面设置有孔洞，孔洞上方设置有第二挡盖，第二挡盖的右侧设置有第二连接杆，第二连接杆的末端设置有第二安装环，双轴电机的另一端电机轴上设置有第二定位环，第二安装环套装在电机轴上，第二安装环和第二定位环之间设置有压缩弹簧，第二安装环下部设置有第二曲面环，第二曲面环的上表面为曲面，第二连接杆的下表面与第二曲面环的上边面相接触，加热箱在箱体的前端面上设置有门，电机、双轴电机、压力传感器、加热箱均与控制器相连接。

进一步优化，所述的加热箱采用微波加热原理。

本装置具有以下优点：

使用本装置的时候，将核桃从进料口放进去，核桃顺着倾斜的滑道滑进挤压仓内，U形的压钳从挤压仓左侧板面上的孔洞插入到挤压仓中，U形的压钳、第一挡盖、挤压仓共同组成一个空间，核桃进入到该空间中，然后控制器启动电机，电机带动传动装置转动，传动装置进而带动U形的压钳挤压核桃，此时压力传感器的压力值越来越大，当核桃被压碎的瞬间，压力传感器的压力值瞬间减小，控制器从而控制电机停止，并向反向转动，倾斜的滑道能够防止破碎的核桃壳进料口崩出；然后控制器控制双轴电机运动，第一挡盖和第二挡盖在双轴电机的带动下同步运动，核桃从挤压仓掉入到加热箱中，然后双轴电机反向运动，在压缩弹簧的弹力作用下，第一挡盖和第二挡重新将孔洞盖住，然后加热箱内可是对核桃加热，由于加热箱采用微波加热原理，所以核桃壳不会被烤糊，而核桃皮会在微波的作用下变脆，变得很容易被去掉。

本装置结构紧凑，夹持力度可以控制，核桃外皮很容易被去掉，方便更多的人食用。

附图说明

图1为本实用新型的主视示意图。

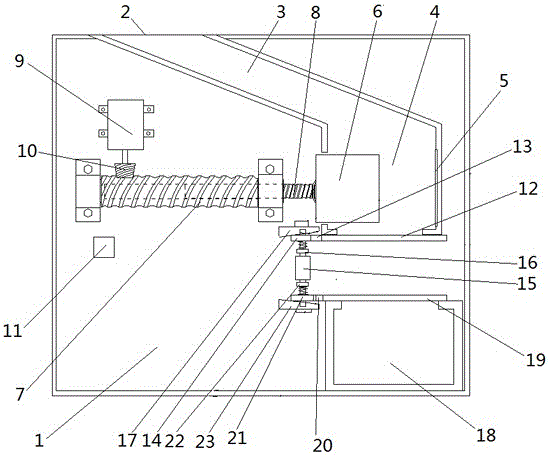

图2为本实用新型中箱体内部主视方向的结构示意图。

图3为本实用新型中第一挡盖的俯视图。

图4为本实用新型中第一曲面环的主视图。

图5为本实用新型中第一曲面环的俯视图。

具体实施方式

实施例1：如图1、图2、图3、图4和图5所示，一种核桃去壳机，包括箱体1，箱体1上部设置有进料口2，箱体1内部设置有与进料口2相连接的圆筒状滑道3，滑道3为倾斜状，滑道3的另一端设置有竖直的矩形挤压腔4，所述挤压仓4的下底面为开放面，左侧板面和后侧板面上设置有开口，挤压仓4右侧板面的内壁上设置有压力传感器5，挤压仓4左侧板面的开口处设置有水平状的U形的压钳6，压钳6的尾部设置有传动机构，所述的传动机构包括第一蜗杆7、第二螺纹杆8、所述的第一蜗杆7通过轴承水平设置在箱体1内，第一蜗杆7的内部设置有内螺纹，第二螺纹杆8与第一蜗杆7内部的内螺纹相互啮合，第二螺纹杆8的一端与压钳6的尾部相连接，箱体1内还设置有电机9和控制器10，电机轴上设置有涡轮11，涡轮11与第一蜗杆7相互啮合。

挤压仓4下底面下部设置有第一挡盖12，第一挡盖12的右侧设置有第一连接杆13，第一连接杆13的末端设置有第一安装环14，第一安装环14下部设置有双轴电机15，双轴电机15的电机轴上设置有第一定位环16，第一安装环14套装在电机轴上，第一安装环15和第一定位环16之间设置有压缩弹簧，压缩弹簧16一直给第一挡盖12一个向上的压力，第一安装环15上部设置有第一曲面环17，第一曲面环17的下表面为曲面，第一连接杆13的上表面与第一曲面环17的下边面相接触，通过曲面的变化，第一挡盖12在转动的同时也上下移动，这样的设计在保证第一挡盖12压紧挤压仓4下底面孔洞的同时，也方便第一挡盖12打开。

挤压仓4下方设置有加热箱18，加热箱18采用微波加热原理，加热箱18上顶面设置有孔洞，孔洞上方设置有第二挡盖19，第二挡盖19的右侧设置有第二连接杆20，第二连接杆20的末端设置有第二安装环21，双轴电机14的另一端电机轴上设置有第二定位环22，第二安装环21套装在电机轴上，第二安装环21和第二定位环22之间设置有压缩弹簧，第二安装环21下部设置有第二曲面环23，第二曲面环23的上表面为曲面，第二连接杆20的下表面与第二曲面环23的上边面相接触，加热箱18上方的这套机构的运行方式与挤压仓4下方机构的运行方式相同，加热箱18在箱体的前端面上设置有门24，电机9、双轴电机14、压力传感器5、加热箱18均与控制器10相连接。

使用本装置的时候，将核桃从进料口放进去，核桃顺着倾斜的滑道滑进挤压仓内，U形的压钳从挤压仓左侧板面上的孔洞插入到挤压仓中，U形的压钳、第一挡盖、挤压仓共同组成一个空间，核桃进入到该空间中，然后控制器启动电机，电机带动传动装置转动，传动装置进而带动U形的压钳挤压核桃，此时压力传感器的压力值越来越大，当核桃被压碎的瞬间，压力传感器的压力值瞬间减小，控制器从而控制电机停止，并向反向转动，倾斜的滑道能够防止破碎的核桃壳进料口崩出；然后控制器控制双轴电机运动，第一挡盖和第二挡盖在双轴电机的带动下同步运动，核桃从挤压仓掉入到加热箱中，然后双轴电机反向运动，在压缩弹簧的弹力作用下，第一挡盖和第二挡重新将孔洞盖住，然后加热箱内可是对核桃加热，由于加热箱采用微波加热原理，所以核桃壳不会被烤糊，而核桃皮会在微波的作用下变脆，变得很容易被去掉。
