一种彩色3D蛋糕打印设备的制作方法

本实用新型涉及蛋糕制作技术领域，尤其涉及一种彩色3D蛋糕打印设备。

背景技术：

现有技术中，在制作生日蛋糕的过程中，通常是将蛋糕放在可旋转的载物台上，使用裱花器、刮刀等工具将奶油涂抹到蛋糕的表面，并做出造型，这种制作方法对操作人员的技巧和熟练程度有一定的要求，蛋糕的制作均为蛋糕师手动制作，制作一个蛋糕所需时间及成本都很高昂，尤其是一些工艺特别复杂，造型精美的蛋糕，其制作更是耗时耗力。制作蛋糕需要操作人员进行大量的练习才能达到要求，费时费力。

技术实现要素：

为解决背景技术中存在的技术问题，本实用新型提出一种彩色3D蛋糕打印设备。

本实用新型提出的一种彩色3D蛋糕打印设备，包括：主机架、滑动架、托架、蛋糕平台、裱花笔、吊架、多个奶油存储罐、第一驱动机构；

主机架上设有水平设置的X向滑轨和竖直设置的Z向滑轨，滑动架可滑动安装在X向滑轨上，滑动架上设有水平设置的Y向滑轨，Y向滑轨垂直于X向滑轨设置，托架位于滑动架下方且可滑动安装在Z向滑轨上，蛋糕平台安装在托架上，吊架可滑动安装在Y向滑轨上，吊架上设有具有弧形结构的导轨，裱花笔位于蛋糕平台上方且可滑动安装在导轨上；

多个奶油存储罐分别通过管路与裱花笔连通用于向裱花笔供应奶油，奶油存储罐内部设有活塞缸，活塞缸与奶油存储罐内壁密封配合且将奶油存储罐内部分隔为存储腔和动力腔，第一驱动机构与活塞缸连接用于驱动活塞缸在奶油存储罐内移动，所述存储腔侧壁设有出料口。

优选地，第一驱动机构采用液压泵，所述动力腔设有液压口，液压泵通过管路与液压口连通用于向所述动力腔提供液体。

优选地，导轨在蛋糕平台所在平面上的投影位于蛋糕平台上。

优选地，蛋糕平台上设有用于放置蛋糕胚的蛋糕位，所述蛋糕位一侧设有擦笔件，擦笔件安装在蛋糕平台上。

优选地，擦笔件采用橡胶条，橡胶条平行于X向滑轨布置。

优选地，蛋糕平台上设有两个擦笔件，两个擦笔件分别位于所述蛋糕位沿X向滑轨方向两侧。

优选地，还包括第二驱动机构，吊架上设有弧形滑槽和弧形齿条，弧形滑槽与弧形齿条同心设置，裱花笔上设有滑柱和齿轮，滑柱可滑动安装在弧形滑槽内，齿轮可转动安装在裱花笔上且其转轴垂直于弧形齿条设置，齿轮与弧形齿条啮合，第二驱动机构与齿轮连接用于驱动齿轮旋转。

本实用新型中，所提出的彩色3D蛋糕打印设备，多个奶油存储罐分别盛装不同颜色的奶油用于向打印头供给不同颜色的奶油，滑动架沿X向可滑动安装在主机架上，吊架沿Y向可滑动安装在滑动架上，打印头安装在吊架上，托架可沿Z向滑动安装在主机架上，蛋糕平台安装在托架上。通过上述优化设计的彩色3D蛋糕打印设备，结构设计合理，多个奶油存储罐分别为打印头供给不同颜色奶油，通过设置X、Y、Z向滑轨，实现打印笔在三维方向上移动，从而实现对蛋糕胚的三维彩色打印。

附图说明

图1为本实用新型提出的一种彩色3D蛋糕打印设备的结构示意图。

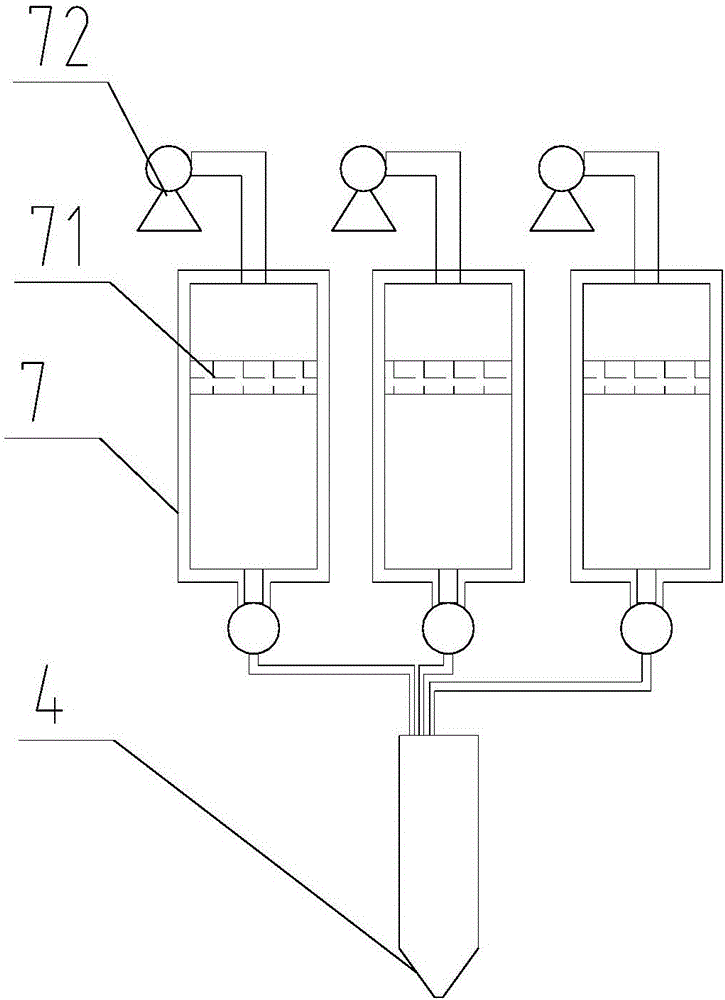

图2为本实用新型提出的一种彩色3D蛋糕打印设备的裱花笔安装奶油存储罐的管路连接示意图。

图3为本实用新型提出的一种彩色3D蛋糕打印设备的裱花笔安装的结构示意图。

具体实施方式

如图1至3所示，图1为本实用新型提出的一种彩色3D蛋糕打印设备的结构示意图，图2为本实用新型提出的一种彩色3D蛋糕打印设备的裱花笔安装奶油存储罐的管路连接示意图，图3为本实用新型提出的一种彩色3D蛋糕打印设备的裱花笔安装的结构示意图。

参照图1和2，本实用新型提出的一种彩色3D蛋糕打印设备，包括：主机架1、滑动架2、托架3、蛋糕平台6、裱花笔4、吊架5、多个奶油存储罐7、第一驱动机构；

主机架1上设有水平设置的X向滑轨和竖直设置的Z向滑轨，滑动架2可滑动安装在X向滑轨上，滑动架2上设有水平设置的Y向滑轨，Y向滑轨垂直于X向滑轨设置，托架3位于滑动架2下方且可滑动安装在Z向滑轨上，蛋糕平台6安装在托架3上，蛋糕平台6上设有用于放置蛋糕胚的蛋糕位，所述蛋糕位沿X向滑轨两侧分别设有擦笔件8，擦笔件8安装在蛋糕平台6上，擦笔件8采用橡胶条，橡胶条平行于X向滑轨布置，吊架5可滑动安装在Y向滑轨上，吊架5上设有具有弧形结构的导轨，导轨在蛋糕平台6所在平面上的投影位于蛋糕平台6上，裱花笔4位于蛋糕平台6上方且可滑动安装在导轨上；

多个奶油存储罐7分别通过管路与裱花笔4连通用于向裱花笔4供应奶油，奶油存储罐7内部设有活塞缸71，活塞缸71与奶油存储罐7内壁密封配合且将奶油存储罐7内部分隔为存储腔和动力腔，第一驱动机构与活塞缸71连接用于驱动活塞缸71在奶油存储罐7内移动，第一驱动机构采用液压泵72，所述动力腔设有液压口，液压泵72通过管路与液压口连通用于向所述动力腔提供液体，所述存储腔侧壁设有出料口。

本实施例的彩色3D蛋糕打印设备的具体工作过程中，预先将待打印的蛋糕胚放置在蛋糕平台上，根据预设打印颜色，在液压泵的作用下，存储相应颜色奶油的奶油存储罐通过推动活塞缸移动向裱花笔供给奶油，打印时，首先通过驱动托架在竖直方向上移动至初始位置，然后通过滑动架在X向上移动，最后通过驱动吊架在Y向上移动同时驱动裱花笔按照预设轨迹在打印面上进行打印；在打印过程中，通过吊架沿Y向移动，当裱花笔笔头扫过擦笔件时，擦笔件将笔头上多余的奶油刮下，从而提高打印质量。

在不同颜色的奶油存储罐切换时，通过擦笔件，能够将裱花笔的笔头奶油刮除彻底，保证颜色切换，防止混色发生。

在本实施例中，所提出的彩色3D蛋糕打印设备，多个奶油存储罐分别盛装不同颜色的奶油用于向打印头供给不同颜色的奶油，滑动架沿X向可滑动安装在主机架上，吊架沿Y向可滑动安装在滑动架上，打印头安装在吊架上，托架可沿Z向滑动安装在主机架上，蛋糕平台安装在托架上。通过上述优化设计的彩色3D蛋糕打印设备，结构设计合理，多个奶油存储罐分别为打印头供给不同颜色奶油，通过设置X、Y、Z向滑轨，实现打印笔在三维方向上移动，从而实现对蛋糕胚的三维彩色打印。

参照图3，在具体实施方式中，在裱花笔的具体安装中，所述彩色3D蛋糕打印设备还包括第二驱动机构，吊架5上设有弧形滑槽和弧形齿条，弧形滑槽与弧形齿条同心设置，裱花笔4上设有滑柱41和齿轮42，滑柱41可滑动安装在弧形滑槽内，齿轮42可转动安装在裱花笔4上且其转轴垂直于弧形齿条设置，齿轮42与弧形齿条啮合，第二驱动机构与齿轮42连接用于驱动齿轮42旋转；通过对吊架的优化设计，无论裱花笔转动方向和角度如何变化，裱花笔的笔头始终朝向蛋糕，从而实现对蛋糕胚的侧面打印面的打印。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
