环保型蔬菜清洗系统的制作方法

本实用新型涉及蔬菜处理装置，具体涉及一种环保型蔬菜清洗系统。

背景技术：

在蔬菜的加工过程中，需要对加工的蔬菜进行清洗，以洗去蔬菜表面的污泥、农药残留等，大量的蔬菜水果若采用人工清洗的方式，既费时又费力，效率低而且不能确保清洗得干净。现在许多的清洗机，结构复杂，而且一般利用水的流动以达到清洗的目的，清洗量大的时候，也可能清洗不干净，有些清洗机加入了搅拌装置，容易将果蔬表面刮伤或刮破，影响后续的烘干操作，且浪费水资源。

因此，为解决以上问题，需要一种环保型蔬菜清洗系统，能够快速对蔬菜进行清洗，保证清洗干净，并且劳动量小，结构简单，节约水资源。

技术实现要素：

有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供环保型蔬菜清洗系统，能够快速对蔬菜进行清洗，保证清洗干净，并且劳动量小，结构简单，节约水资源。

本实用新型的环保型蔬菜清洗系统，按清洗顺序依次包括相互连通的粗洗盆、超声波精洗盆和清水盆，所述粗洗盆的与超声波精洗盆连通的出口处设置有过滤网罩，所述超声波精洗盆和清水盆之间设置有用于对进入清水盆内的水进行过滤的过滤器，还包括对清水盆内的清水进行抽吸的水泵，所述水泵的出口连通设置有一喷射管，所述喷射管的出口端有用于对输出喷射清洗的莲蓬头，所述莲蓬头位于粗洗盆上方并向下喷射。

进一步，所述喷射管设置有带有阀门的排水口。

进一步，所述过滤网罩为长条形且横向断面为Z形，所述过滤网罩卡接固定于粗洗盆内壁。

本实用新型的有益效果是：本实用新型公开的一种环保型蔬菜清洗系统；通过过滤网罩和过滤器多级过滤，保证在蔬菜清洗过程中不同工序的清洗水的洁净度不同，提高清洗的洁净度，而通过水泵的设置，保证清洗水循环利用，避免水资源浪费；通过莲蓬头冲刷对蔬菜冲刷过滤，保证粗洗效率高。

附图说明

下面结合附图和实施例对本实用新型作进一步描述：

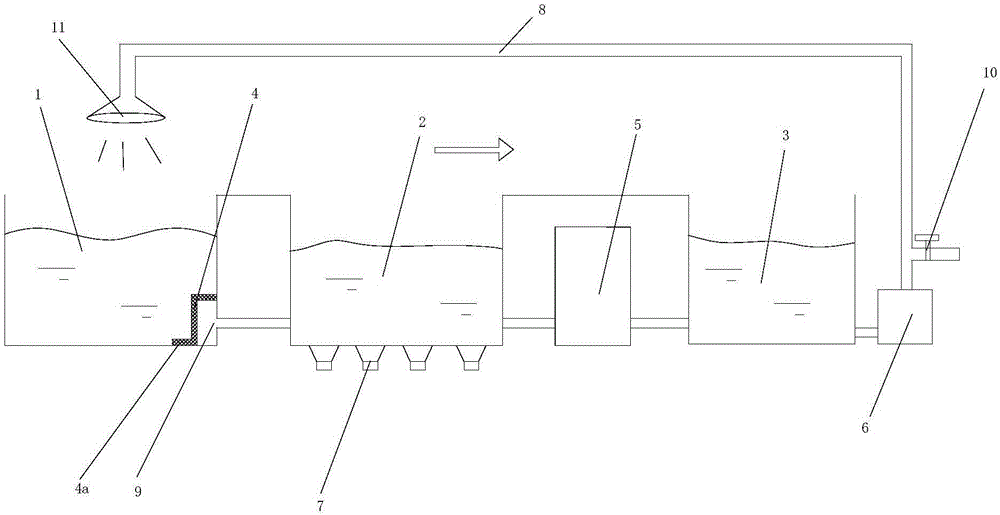

图1为本实用新型的结构示意图。

具体实施方式

图1为本实用新型的结构示意图，如图所示，本实施例中的环保型蔬菜清洗系统；按清洗顺序依次包括相互连通的粗洗盆1、超声波精洗盆2和清水盆3，所述粗洗盆1的与超声波精洗盆2连通的出口9处设置有过滤网罩4，所述超声波精洗盆2和清水盆3之间设置有用于对进入清水盆3内的水进行过滤的过滤器5，还包括对清水盆3内的清水进行抽吸的水泵6，所述水泵6的出口连通设置有一喷射管8，所述喷射管的出口端有用于对输出喷射清洗的莲蓬头11，所述莲蓬头11位于粗洗盆上方并向下喷射；所述喷射管可为硬质钢管并通过固定与粗洗盆设置，所述超声波清洗盆表示该盆设置有超声波发生器7，并可对超声波清洗盆内的蔬菜进行超声波清洗；而过滤器5可选用现有技术中能实现本实用新型发明目的的所有过滤装置，通过过滤网罩4和过滤器5多级过滤，保证在蔬菜清洗过程中不同工序的清洗水的洁净度不同，提高清洗的洁净度，而通过水泵6的设置，保证清洗水循环利用，避免水资源浪费；通过莲蓬头冲刷对蔬菜冲刷过滤，保证粗洗效率高；所述超声波发生器7为现有技术，在此不再赘述。

清洗步骤为：先将蔬菜通过莲蓬头冲刷清洗，并且冲刷后的污水流入粗洗盆1内，粗洗去除大块杂质或脏污，并通过过滤网过滤大块杂质，然后将粗洗后的蔬菜放入超声波精细盆内，放置一段时间后取出并浸入清水盆3漂洗；整个过程操作简单，清洗干净，清洗成本低。

本实施例中，所述喷射管8设置有带有阀门的排水口10；通过设置带有阀门的排水口10，便于清洗水的更换，方便清洗系统的清理。

本实施例中，所述过滤网罩4为长条形且横向断面为Z形，所述过滤网罩4卡接固定于粗洗盆1内壁；所述过滤网罩4外罩于粗洗盆1的出口，且过滤网罩4下端形成用于承载杂质的承接板4a，方便从粗洗盆1去除被过滤的杂质，过滤网罩4卡接固定于粗洗盆1可采用现有技术中能实用本实用新型发明目的的所有卡接结构，在此不再赘述。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
