淋刷式水果薯类清洗机的制作方法

本实用新型涉及水果清洗装置领域技术，尤其是指一种淋刷式水果薯类清洗机。

背景技术：

在水果加工过程中，经常需要对水果进行清洗，一般的清洗方式都是人工手洗和机器清洗，人工清洗的清洗方式不仅大大的增加了人工劳动强度，且工作效率不高，清洗不彻底，增加了水果加工的成本，机器清洗需要用到淋刷式水果薯类清洗机，一般的清洗机清洗效果不好、清洗效率不高，且只能清洗小形的水果，对大形的水果（如柚子、椰子、地瓜、红薯）无法进行清洗。

技术实现要素：

有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种淋刷式水果薯类清洗机，其有效的解决了无法清洗大形水果和水果清洗不彻底的问题。

为实现上述目的，本实用新型采用如下之技术方案：

一种淋刷式水果薯类清洗机,包括有机架、滚筒机构、驱动机构、循环水喷淋机构以及清水喷淋机构；该机架上设置有水槽、进料槽和出料槽；该进料槽和出料槽分别位于水槽的两侧，进料槽的高度高于出料槽的高度；该滚筒机构可转动地设置于机架上，滚筒机构倾斜设置并位于水槽的正上方，滚筒机构的输入口朝上并连通进料槽，滚筒机构的输出口朝下并连通出料槽；该驱动机构设置于机架上并带动滚筒机构转动；该循环水喷淋机构包括有水泵和第一喷淋管，该水泵的输入口连通水槽，水泵的输出口连通第一喷淋管的一端，第一喷淋管的另一端设置有多个第一喷淋头，该多个第一喷淋头悬于滚筒机构的输入口内；该清水喷淋机构包括有第二喷淋管，该第二喷淋管上设置有多个第二喷淋头，该多个第二喷淋头悬于滚筒机构的输出口内。

作为一种优选方案：所述滚筒机构包括有主轴、轮辐以及中空筒体，该主轴的两端可转动地安装于机架上，主轴倾斜延伸，前述驱动机构带动主轴转动，该轮辐固定于主轴上随主轴转动，该中空筒体套设于主轴外，轮辐位于中空筒体内并与中空筒体的内壁固定连接。

作为一种优选方案：所述轮辐为间隔设置的两个。

作为一种优选方案：所述主轴的两端均通过轴承座总成安装于机架上。

作为一种优选方案：所述驱动机构为电机，电机通过联轴器与主轴固定连接。

作为一种优选方案：所述驱动机构为无极调速电机。

作为一种优选方案：所述水泵位于水槽内，该机架上设置有挡水板，该挡水板盖于水泵的正上方并位于滚筒机构的下方。

作为一种优选方案：所述水泵固定于机架上并位于水槽外。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：

通过在机架上设置有驱动机构和滚筒机构，驱动机构带动滚筒机构转动对水果薯类进行清洗，滚筒机构为倾斜的设置，水果薯类在自身重力的作用下向下运动，同时在滚筒机构输入口和输出口设置有循环水喷淋机构和清水喷淋机构对水果进行清洗，使水果薯类冲洗的更充分，更干净，同时清洗过的水流入水槽内，进行循环使用，节约水资源。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

附图说明

图1是本实用新型之第一较佳实施例的结构示意图；

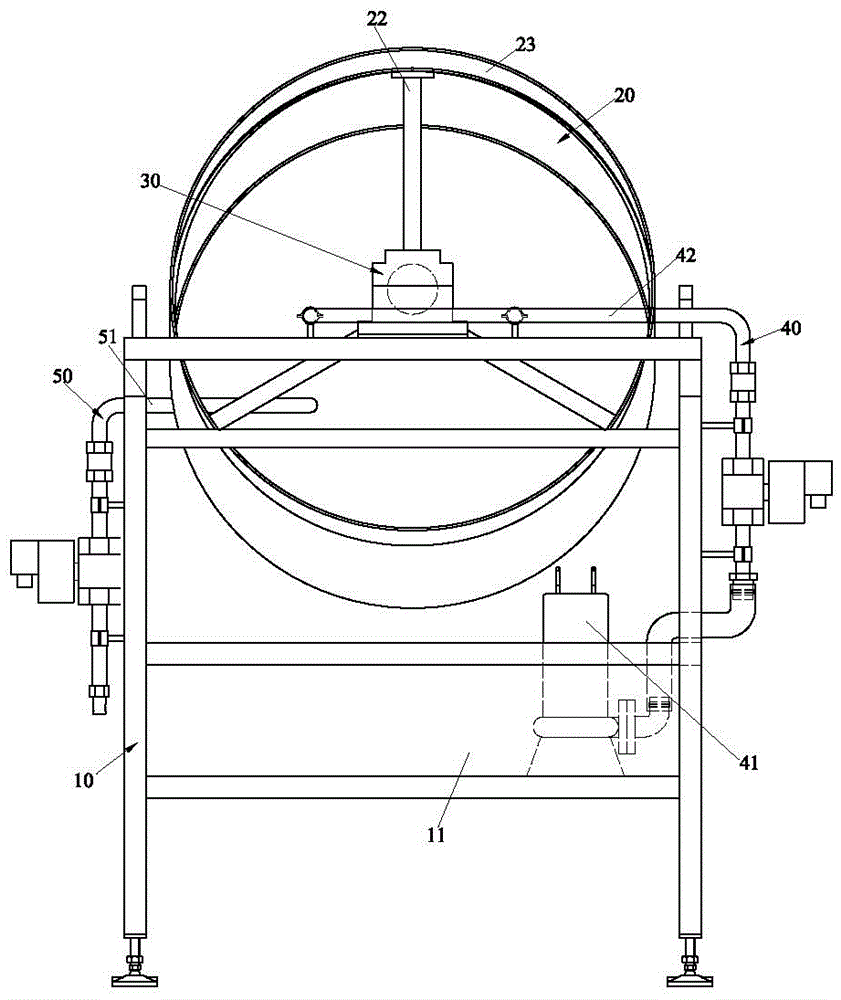

图2是本实用新型之第一较佳实施例的正视图；

图3是本实用新型之第二较佳实施例的结构示意图；

图4是本实用新型之第二较佳实施例的正视图。

附图标识说明：

10、机架 11、水槽

12、进料槽 13、出料槽

14、挡水板 20、滚筒机构

21、主轴 22、轮辐

23、中空筒体 24、轴承座

30、驱动机构 40、循环水喷淋机构

41、水泵 42、第一喷淋管

43、第一喷淋头 50、清水喷淋机构

51、第二喷淋管 52、第二喷淋头。

具体实施方式

请参照图1至图2所示，其显示出了本实用新型之第一较佳实施例的具体结构，包括有机架10、滚筒机构20、驱动机构30、循环水喷淋机构40以及清水喷淋机构50。

该机架10上设置有水槽11、进料槽12、出料槽13以及挡水板14；该进料槽12和出料槽13分别位于水槽11的两侧，进料槽12的高度高于出料槽13的高度。

该滚筒机构20可转动地设置于机架10上，滚筒机构20倾斜设置并位于水槽11的正上方，滚筒机构20的输入口朝上并连通上述进料槽12，滚筒机构20的输出口朝下并连通上述出料槽13；该滚筒机构20包括有主轴21、轮辐22、中空筒体23以及轴承座总成24，该主轴21的两端可转动地安装于机架10上，具体而言，主轴21的两端均通过轴承座总成24安装于机架10上，主轴21倾斜延伸，轮辐22固定于主轴21上随主轴21转动，中空筒体23套设于主轴21外，轮辐22位于中空筒体23内并与中空筒体23的内壁固定连接，在本实施例中，轮辐22为间隔设置的两个。

该驱动机构30设置于机架10上并带动滚筒机构20转动，该驱动机构30为电机，电机通过联轴器与主轴21固定连接，在本实施例中，驱动机构30为无极调速电机。

该循环水喷淋机构40包括有水泵41和第一喷淋管42，该水泵41的输入口连通水槽11，水泵41的输出口连通第一喷淋管42的一端，在本实施例中，水泵41位于水槽11内，上述挡水板14盖于水泵41的正上方并位于滚筒机构20的下方,挡水板14把水倒流开，更好的保护水泵41；第一喷淋管42的另一端设置有多个第一喷淋头43，该多个第一喷淋头43悬于上述滚筒机构20的输入口内；该循环水喷淋机构40将水槽11内的水抽上来对水果或者薯类进行清洗，清洗过后的水流入水槽11内，进行循环使用，节约水资源。

该清水喷淋机构50包括有第二喷淋管51，该第二喷淋管51上设置有多个第二喷淋头52，该多个第二喷淋头52悬于上述滚筒机构20的输出口内；该清水喷淋机构50对上述循环水喷淋机构40已清洗过的水果或者薯类再一次进行清洗。

需清洗的水果薯类经进料槽12进入滚筒机构20内，驱动机构30带动滚筒机构20转动，滚筒机构20转动带动水果或者薯类转动，水果薯类转动的同时，循环水喷淋机构40对水果薯类进行喷淋洗刷，水果薯类在自身重力作用下向下运动，在水果薯类运动过程中不断被喷淋水及毛刷冲刷干净，最后经清水喷淋机构50清洗完后，从出料槽13落出，冲洗完成。

如图3至图4所示，为本实用新型之第二较佳实施例的具体结构，本实施例的具体结构与前述第一较佳实施例的具体结构基本相同，其所不同的是：

在本实施例中，水泵41固定于机架10上并位于水槽11外（如图3所示）。

本实施例的工作原理与前述第一较佳实例的工作原理相同，在此对本实施例的工作原理不做详细叙述。

本实用新型的设计重点在于：

通过在机架上设置有驱动机构和滚筒机构，驱动机构带动滚筒机构转动对水果薯类进行清洗，滚筒机构为倾斜的设置，水果薯类在自身重力的作用下向下运动，同时在滚筒机构输入口和输出口设置有循环水喷淋机构和清水喷淋机构对水果进行清洗，使水果薯类冲洗的更充分，更干净，同时清洗过的水流入水槽内，进行循环使用，节约水资源。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
