一种新型试管清洗机的制作方法

本发明涉及清洗设备领域，特别是涉及一种新型试管清洗机。

背景技术：

在医院的医疗和研究过程中会产生很多使用过的试管，特别是在对原材料进行研究分析时，经常需要做大量的化学试验，需要清洗大量的试管。现有技术中，通常需要采用人工的方式清洗，具有工作量大、效率低的问题。

技术实现要素：

本发明的目的是为了解决上述技术问题，提供一种新型试管清洗机，该清洗装置结构简单、操作方便、适应性广。

为实现上述目的，本发明采用的技术方案如下：

一种新型试管清洗机，包括上方开口的四方体形壳体，水平设置在壳体内且设有若干通孔的支撑板，横向设置在支撑板下方的至少一根分水管，设置在支撑板上的若干清洗结构，以及设置在壳体外、进出口分别与壳体底部和分水管管道连接的泵；所述清洗结构包括设置在支撑板下方的电机，设置在支撑板下方并与电机输出端的第一齿轮，设置在支撑板下方并与第一齿轮啮合的第二齿轮，贯穿支撑板设置且下部与第二齿轮啮合的清洗棒，以及均匀地设置在清洗棒上的毛刷；所述清洗棒为中空结构，清洗棒上还均匀设有若干喷孔，清洗棒与支撑板通过轴承相连，且清洗棒底部与分水管相连通，使喷孔、棒体中空腔、分水管相互连通；所述支撑板上方还设有一层海绵层，支撑板上、与清洗棒对应的位置均设有用于防止试管移动的两个试管夹，所述试管夹呈弧形柱结构，其横截面为圆心角在90～150°圆弧形，且该两个试管夹对称设置在清洗棒相对两侧，试管夹活动端设有向清洗棒的力。

具体的说，所述试管夹上靠近清洗棒的一侧设有软胶垫。

更具体的说，所述海绵层上设有用于贯穿清洗棒的若干通孔，通孔的直径大于试管管径，且试管套上清洗棒后，试管底部低于海绵层上表面。

优选的，所述试管套到清洗棒上之后，试管在壳体内外的长度比为1～3:1。

优选的，所述毛刷之间的最大距离大于试管直径。

优选的，所述试管夹的高度为试管长度的0.5～1倍。

与现有技术相比，本发明具有以下有益效果：

(1)本发明结构简单，设计合理，通过电机带动清洗棒旋转，再通过清洗棒向外喷射清洗液，通过毛刷清洁试管内壁，达到自动清洗试管的目的，操作方便，适应性广，可推广使用。

(2)本发明壳体内可设置多组分水管，且每组分水管上可设置多个清洗结构，使其能够同时完成多组试管的清洗，此外，其支撑板下方的壳体内可容纳清洗后的液体，并通过泵再次传送回分水管，循环往复，可减少水资源的浪费。

(3)本发明还设置了海绵层，且海绵层高度高于试管底部，可在清洗过程中有效防止清洗液溅出，浪费水资源，且还使其清洗过程更加卫生方便，便于后期打扫。

(4)本发明还设置了试管夹，用于将试管夹紧。由于清洗棒会高速旋转，而为了使其清洗干净，本发明清洗棒相对两侧的毛刷最长直径会略大于试管，因此，很有可能会带动试管转动，发生试管转动脱落或相互碰撞等事故，而设置的试管夹则可使其夹紧，保持原位，不发生转动或便宜，使其自动清洗过程不会发生试管移动等造成的试管损坏等意外。此外，该试管夹结构简单，设计合理，试管的安装分离均十分便利，试管夹内设置的软胶垫还可有效防止试管夹与试管直接接触，损坏试管。

(5)本发明的试管夹结构活动端具有向清洗棒倾斜的力，可有效夹紧试管，便于试管的取放，并且，还可适用于夹持不同规格的试管，适应性广。

附图说明

图1为本发明结构示意图。

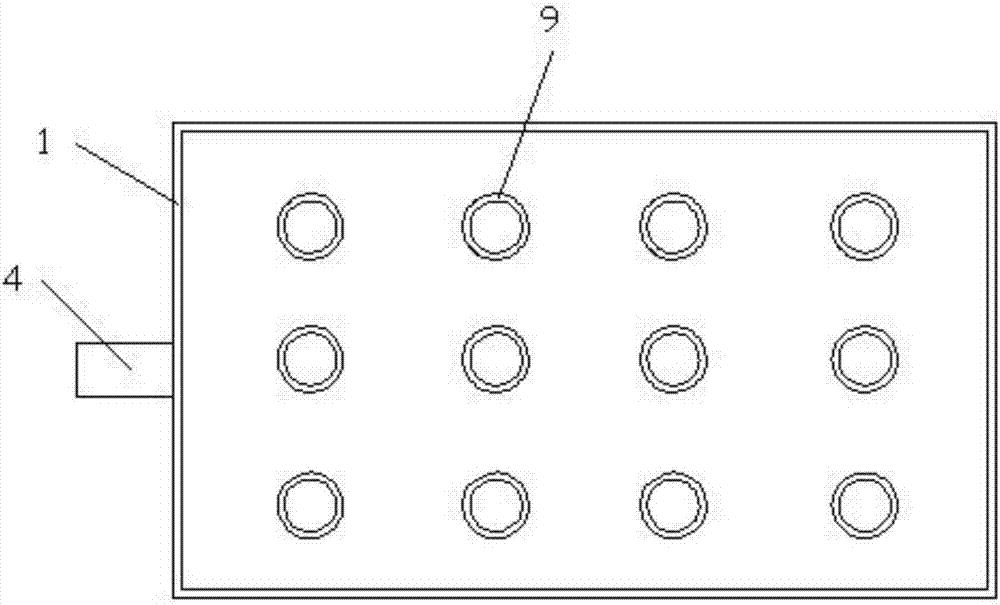

图2为本发明俯视图。

图3为本发明试管夹结构示意图。

具体实施方式

下面结合附图说明和实施例对本发明作进一步说明，本发明的方式包括但不仅限于以下实施例。

本实施例的目的是为了提供一种新型试管清洗机，如图1～图3所示，该清洗装置包括上方开口的四方体形壳体1，水平设置在壳体内且设有若干通孔的支撑板2，横向设置在支撑板下方的三根分水管3，设置在支撑板上的若干清洗结构，以及设置在壳体外、进出口分别与壳体底部和分水管管道连接的泵4；其中，每根分水管3上方均对应设有四个清洗结构，共组成三排四列的清洗结构组。

所述清洗结构包括设置在支撑板2下方的电机5，设置在支撑板下方并与电机输出端的第一齿轮，设置在支撑板下方并与第一齿轮啮合的第二齿轮，贯穿支撑板设置且下部与第二齿轮啮合的清洗棒6，以及均匀地设置在清洗棒上的毛刷7；所述清洗棒6为中空结构，清洗棒上还均匀设有若干喷孔，清洗棒与支撑板2通过轴承相连，且清洗棒底部与分水管相连通，使喷孔、棒体中空腔、分水管相互连通；此外，为了使清洗更加彻底，清洗棒上相对两侧的毛刷最远距离应当大于待清洗的试管直径。

所述支撑板2上方还设有一层海绵层8。具体来说，所述海绵层8上设有用于贯穿清洗棒的若干通孔81，通孔的直径大于试管管径，且试管套上清洗棒后，试管底部低于海绵层上表面。

支撑板上、与清洗棒对应的位置均设有用于防止试管移动的两个试管夹9，所述试管夹呈弧形柱结构，其横截面为圆心角在90～150°圆弧形，且该两个试管夹对称设置在清洗棒相对两侧，试管夹活动端设有向清洗棒的力。为了防止试管夹与试管直接接触，损坏试管，所述试管夹9上靠近清洗棒6的一侧设有软胶垫。进一步的，为了使其夹持牢固，所述试管夹9的高度为试管长度的0.5～1倍。

所述试管套到清洗棒上之后，试管在壳体内外的长度比为1～3:1。

上述实施例仅为本发明的优选实施方式之一，不应当用于限制本发明的保护范围，但凡在本发明的主体设计思想和精神上作出的毫无实质意义的改动或润色，其所解决的技术问题仍然与本发明一致的，均应当包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种新型试管清洗机，包括壳体、支撑板、分水管、清洗结构和泵；所述清洗结构包括电机、第一齿轮、第二齿轮、清洗棒和毛刷；所述清洗棒为中空结构，清洗棒上还均匀设有若干喷孔，清洗棒与支撑板通过轴承相连，且清洗棒底部与分水管相连通，使喷孔、棒体中空腔、分水管相互连通；所述支撑板上方还设有一层海绵层，支撑板上、与清洗棒对应的位置均设有用于防止试管移动的两个试管夹，所述试管夹呈弧形柱结构，其横截面为圆心角在90～150°圆弧形，且该两个试管夹对称设置在清洗棒相对两侧，试管夹活动端设有向清洗棒的力。该清洗装置结构简单、操作方便、适应性广。

技术研发人员：韩群芳
受保护的技术使用者：成都川通达科技有限公司
技术研发日：2017.07.21
技术公布日：2017.09.08
