调温式烘茶器的制作方法

本实用新型涉及茶叶生产领域，特别涉及一种调温式烘茶器。

背景技术：

随着人们生活水平的提高，饮茶的人也越来越多，并且中国人自古以来都有饮茶的习惯，由于茶中含有多种抗氧化物质和抗氧化营养素，对于消除自由基有一定的效果，因此喝茶也有助防老，具养生保健功能，每天喝三两杯茶可起到防老的作用；同时茶叶中含有多种维生素和氨基酸，喝茶对于清油解腻，增强神经兴奋以及消食利尿也具有一定的作用；而在生产茶叶过程中，一般要经过采茶、揉茶和烘茶等步骤，将烘烤后的茶叶称量后装包售卖，然而在烘茶的时候，由于在有限的加工环境下，烘茶工艺容量受到限制，导致加工效率低下，劳动力浪费，不利于提高产量和效率，造成其应用受到限制。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种调温式烘茶器，能够提高烘烤加工效率，节省时间和占地成本。

本实用新型的调温式烘茶器，包括内设有烘烤室的箱体，所述烘烤室中设有用于放置茶叶的置物盘和设在置物盘上方用于发热的红外加热器，所述置物盘的底面中心位置连接有一竖直的转轴，所述转轴与驱动电机相连并由驱动电机驱动而自轴旋转；所述红外加热器包括处理器、用于产生红外紫光的灯管和用于实时检测烘烤室内温度的温度传感器，所述灯管和温度传感器均与处理器相连，所述处理器接收温度传感器发送的温度数据并调节灯管的功率。

本实用新型的有益效果：本实用新型的调温式烘茶器，通过红外加热器作为烘烤的热源，能够不受自然因素的制约，能够提高烘烤加工效率，箱体式的结构能够节省时间和占地成本；烘烤时茶叶放置在置物盘上，置物盘由驱动电机经由转轴驱动而旋转，使置物盘上的茶叶更为均匀地受热；红外加热器具有自动控制的功能，当烘烤室内温度低于处理器预设值时，处理器向灯管发出提升功率信号，当烘烤室内温度超出处理器预设值时，处理器则向灯管发出降低功率信号，能够使烘烤室内温度维持在合适区间。

作为进一步的改进，所述置物盘为圆盘结构，便于旋转，且旋转时更能维持结构的稳定性。

作为进一步的改进，所述灯管与置物盘之间的距离为32-48cm；距离过大则热量利用不充分，距离过小则容易过度烘烤损伤茶叶，32-48cm为适合距离。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

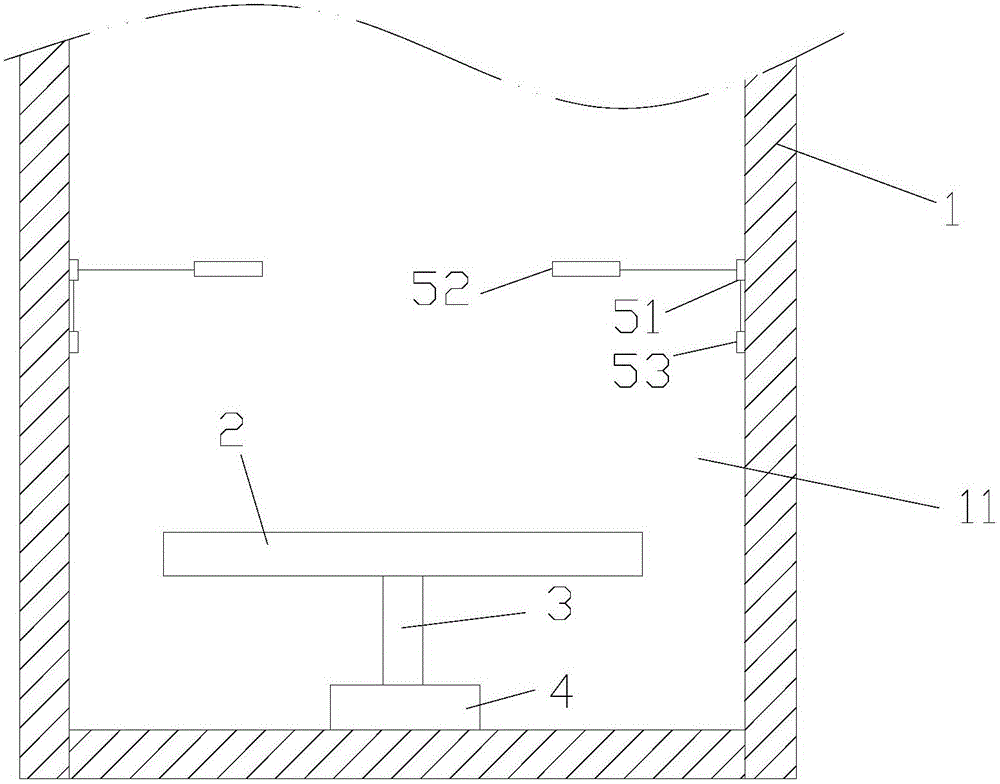

图1为本申请实施例的结构示意图。

具体实施方式

如图1所示，在本优选实施例中，调温式烘茶器包括内设有烘烤室11的箱体1，所述烘烤室11中设有用于放置茶叶的置物盘2和设在置物盘2上方用于发热的红外加热器，所述置物盘2的底面中心位置连接有一竖直的转轴3，所述转轴3与驱动电机4相连并由驱动电机4驱动而自轴旋转；所述红外加热器包括处理器51、用于产生红外紫光的灯管52和用于实时检测烘烤室11内温度的温度传感器53，所述灯管52和温度传感器53均与处理器51相连，所述处理器51接收温度传感器53发送的温度数据并调节灯管52的功率；所述置物盘2为圆盘结构；所述灯管51与置物盘2之间的距离为32-48cm，优选为40cm；通过红外加热器作为烘烤的热源，能够不受自然因素的制约，能够提高烘烤加工效率，箱体式的结构能够节省时间和占地成本；烘烤时茶叶放置在置物盘2上，置物盘2由驱动电机经由转轴驱动而旋转，使置物盘2上的茶叶更为均匀地受热；红外加热器具有自动控制的功能，当烘烤室内温度低于处理器预设值时，处理器向灯管发出提升功率信号，当烘烤室内温度超出处理器预设值时，处理器则向灯管发出降低功率信号，能够使烘烤室内温度维持在合适区间。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
