一种茶叶振动冷却机的制作方法

本实用新型涉及一种茶叶冷却机，尤其涉及一种茶叶振动冷却机。

背景技术：

茶叶是指茶树的叶子和芽，别名茶、槚、茗、荈，泛指可用于泡茶的常绿灌木茶树的叶子以及用这些叶子泡制的饮料。茶叶中所含的成份很多，将近500种，主要有咖啡碱、茶碱、可可碱、胆碱、黄嘌呤、黄酮类及甙类化合物、茶鞣质、儿茶素、萜烯类、酚类、醇类、醛类、酸类、酯类、芳香油化合物、碳水化合物、多种维生素、蛋白质和氨基酸。氨基酸有半胱氨酸、蛋氨酸、谷氨酸、精氨酸等。茶中还含有钙、磷、铁、氟、碘、锰、钼、锌、硒、铜、锗、镁等多种矿物质。茶叶中的这些成份，对人体是有益的，其中尤以锰能促进鲜茶中维生素C的形成，提高茶叶抗癌效果。

在茶叶杀青或烘烤后，茶叶的温度较高，需要快速冷却、摊凉、回潮，如果茶叶得不到快速的冷却，热气将会引发茶叶变质、发黄甚至发酵。为快速冷却茶叶，现采用输送冷却机对茶叶进行振动冷却，但茶叶输送冷却机大多采用硬质铁片或弹簧片做支撑摆动机构，工作时频繁断裂，噪声大，维修率高，容易出现振动频率不均匀而造成茶叶冷却效果不佳。

技术实现要素：

为解决现有的茶叶输送冷却机采用硬质铁片或弹簧片做支撑摆动机构会出现振动频率不均匀而造成茶叶冷却效果不佳的缺陷，本实用新型特提供一种茶叶振动冷却机。

本实用新型的技术方案如下：

一种茶叶振动冷却机，包括机架、振动槽、安装在振动槽底部的斜坡形风槽，斜坡形风槽的大口径端安装有冷却风机；机架上设置有电机以及与电机输出轴连接的偏心传动机构，偏心传动机构的一端与振动槽连接；振动槽与机架间还设置有摆动支撑条，摆动支撑条的两端分别与振动槽、机架铰连接；振动槽的上方设置有茶毫收集装置。偏心传动机构与振动槽连接，打开电机，偏心传动机构的转动将带动振动槽振动，振动槽与机架间设置的摆动支撑条使得振动槽能够来回晃动，振动频率较为均匀，降低了噪音，保证茶叶能够被均匀冷却。本方案用偏心传动机构和摆动支撑条代替原有的弹簧片或硬质铁皮，设计更合理，摆幅更均匀，大大地降低了电机的负荷，解决了原有频繁断裂、高维修的问题。冷却风机在向斜坡形风槽中通风时会有部分的茶毫脱离茶叶散发到空气中，茶毫收集装置的设置能够将振动槽上方的茶毫吸收，能够改善制茶车间的工作环境，保护工作人员的身心 健康。

作为本实用新型的优选结构，所述偏心传动机构包括安装在机架上的偏心轮以及与偏心轮连接的连杆，偏心轮与电机的输出轴间通过皮带传动，连杆的一端与振动槽连接。

进一步地，所述振动槽的上表面设置有网带。网带的设置不仅起到冷却输送的作用，还可以自动筛除茶叶中的茶末。

为更好地实现本实用新型，所述茶毫收集装置包括通过输送管依次连接的茶毫收集罩、茶毫收集袋以及排尘离心通风机，茶毫收集罩设置在振动槽的上方。排尘离心通风机的开启，将把振动槽上方的茶毫收入到茶毫收集袋中，操作简单方便。

进一步地，所述输送管上设置有风量调节装置。风量调节装置用于根据茶叶振动情况调节风量，避免风量太大将完好无缺的茶叶吸入茶毫收集袋中。

进一步地，所述茶毫收集罩的下端长度大于振动槽的长度。茶毫收集罩的下端长度大于振动槽的长度使得茶毫收集罩能够完全罩住振动槽，保证振动槽上方的茶毫能够被完全吸入。

综上所述，本实用新型的有益技术效果如下：

1、偏心传动机构与振动槽连接，打开电机，偏心传动机构的转动将带动振动槽振动，振动槽与机架间设置的摆动支撑条使得振动槽能够来回晃动，振动频率较为均匀，降低了噪音，保证茶叶能够被均匀冷却。

2、用偏心传动机构和摆动支撑条代替原有的弹簧片或硬质铁皮，设计更合理，摆幅更均匀，大大地降低了电机的负荷，解决了原有频繁断裂、高维修的问题。

3、冷却风机在向斜坡形风槽中通风时会有部分的茶毫脱离茶叶散发到空气中，茶毫收集装置的设置能够将振动槽上方的茶毫吸收，能够改善制茶车间的工作环境，保护工作人员的身心健康。

4、网带的设置不仅起到冷却输送的作用，还可以自动筛除茶叶中的茶末。

5、排尘离心通风机的开启，将把振动槽上方的茶毫收入到茶毫收集袋中，操作简单方便。

6、风量调节装置用于根据茶叶振动情况调节风量，避免风量太大将完好无缺的茶叶吸入茶毫收集袋中。

7、茶毫收集罩的下端长度大于振动槽的长度使得茶毫收集罩能够完全罩住振动槽，保证振动槽上方的茶毫能够被完全吸入。

附图说明

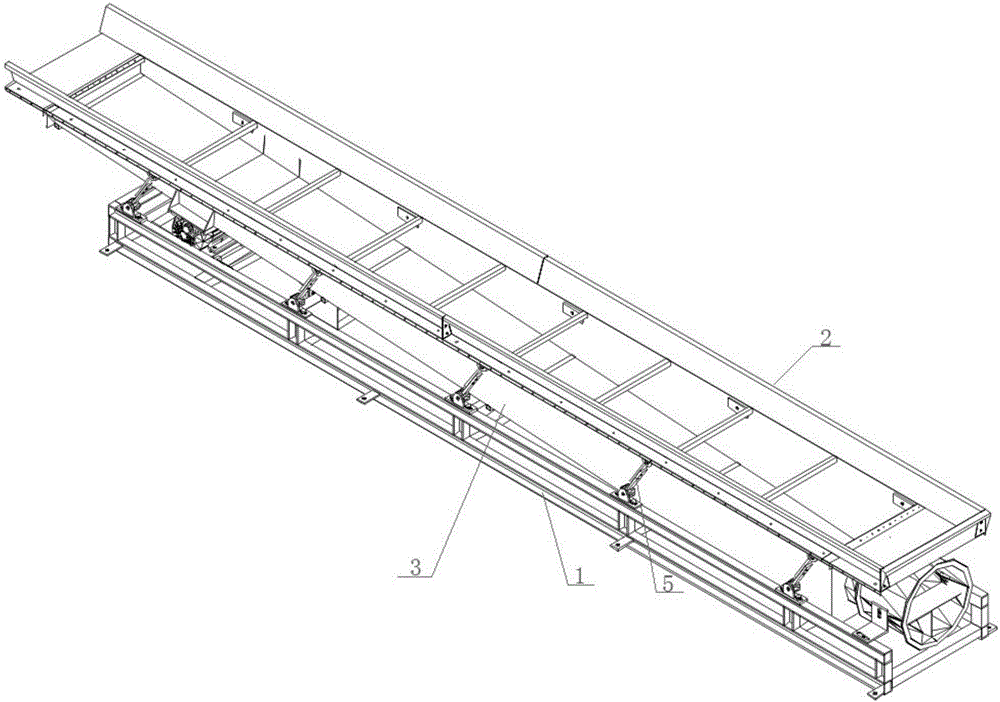

图1为一种茶叶振动冷却机的结构示意图；

图2为偏心传动机构的结构示意图；

图3为茶毫收集装置的结构示意图；

其中附图标记所对应的零部件名称如下：

1-机架，2-振动槽，3-斜坡形风槽，4-电机，5-摆动支撑条，6-偏心轮，7-连杆，8-皮带，9-输送管，10-茶毫收集罩，11-茶毫收集袋，12-排尘离心通风机，13-风量调节装置。

具体实施方式

下面结合附图及具体实施例对本实用新型做进一步详细地说明，但本实用新型的实施方式并不限于此。

如图1、图2、图3所示，一种茶叶振动冷却机，包括机架1、振动槽2、安装在振动槽2底部的斜坡形风槽3，斜坡形风槽3的大口径端安装有冷却风机；机架1上设置有电机4以及与电机4输出轴连接的偏心传动机构，偏心传动机构的一端与振动槽2连接；振动槽2与机架1间还设置有摆动支撑条5，摆动支撑条5的两端分别与振动槽2、机架1铰连接；振动槽2的上方设置有茶毫收集装置。偏心传动机构与振动槽2连接，打开电机4，偏心传动机构的转动将带动振动槽2振动，振动槽2与机架1间设置的摆动支撑条5使得振动槽2能够来回晃动，振动频率较为均匀，降低了噪音，保证茶叶能够被均匀冷却。本实施例用偏心传动机构和摆动支撑条5代替原有的弹簧片或硬质铁皮，设计更合理，摆幅更均匀，大大地降低了电机的负荷，解决了原有频繁断裂、高维修的问题。冷却风机在向斜坡形风槽3中通风时会有部分的茶毫脱离茶叶散发到空气中，茶毫收集装置的设置能够将振动槽2上方的茶毫吸收，能够改善制茶车间的工作环境，保护工作人员的身心健康。

作为本实用新型的优选结构，所述偏心传动机构包括安装在机架1上的偏心轮6以及与偏心轮6连接的连杆7，偏心轮6与电机4的输出轴间通过皮带8传动，连杆7的一端与振动槽2连接。

进一步地，所述振动槽2的上表面设置有网带。网带的设置不仅起到冷却输送的作用，还可以自动筛除茶叶中的茶末。

为更好地实现本实用新型，所述茶毫收集装置包括通过输送管9依次连接的茶毫收集罩10、茶毫收集袋11以及排尘离心通风机12，茶毫收集罩10设置在振动槽2的上方。排尘离心通风机12的开启，将把振动槽2上方的茶毫收入到茶毫收集袋11中，操作简单方便。

进一步地，所述输送管9上设置有风量调节装置13。风量调节装置13用于根据茶叶振动情况调节风量，避免风量太大将完好无缺的茶叶吸入茶毫收集袋11中。

进一步地，所述茶毫收集罩10的下端长度大于振动槽2的长度。茶毫收集罩10的下端长度大于振动槽2的长度使得茶毫收集罩10能够完全罩住振动槽2，保证振动槽2上方的茶毫能够被完全吸入。

实施例1

一种茶叶振动冷却机，包括机架1、振动槽2、安装在振动槽2底部的斜坡形风槽3，斜坡形风槽3的大口径端安装有冷却风机；机架1上设置有电机4以及与电机4输出轴连接的偏心传动机构，偏心传动机构的一端与振动槽2连接；振动槽2与机架1间还设置有摆动支撑条5，摆动支撑条5的两端分别与振动槽2、机架1铰连接；振动槽2的上方设置有茶毫收集装置。

实施例2

本实施例在实施例1的基础上，所述偏心传动机构包括安装在机架1上的偏心轮6以及与偏心轮6连接的连杆7，偏心轮6与电机4的输出轴间通过皮带8传动，连杆7的一端与振动槽2连接。

实施例3

本实施例在实施例1或实施例2的基础上，所述振动槽2的上表面设置有网带。

实施例4

本实施例在实施例1或实施例2或实施例3的基础上，所述茶毫收集装置包括通过输送管9依次连接的茶毫收集罩10、茶毫收集袋11以及排尘离心通风机12，茶毫收集罩10设置在振动槽2的上方。

实施例5

本实施例在实施例4的基础上，所述输送管9上设置有风量调节装置13。

实施例6

本实施例在实施例4或实施例5的基础上，所述茶毫收集罩10的下端长度大于振动槽2的长度。

如上所述，可较好地实现本实用新型。
