一种蔬菜瓜果保鲜保质的储运装置的制作方法

本实用新型涉及一种蔬菜瓜果保鲜保质的储运装置。

背景技术：

广义农业是指包括种植业、林业、畜牧业、渔业、副业五种产业形式，狭义农业是指种植业。包括生产粮食作物、经济作物、饲料作物和绿肥等农作物的生产活动，农作物经常需要长途运输。

目前，为了保证运输过程中的蔬菜和水果等货物不变质，需要在运输过程中 保持储运装置处于较低的温度，目前大多采用冰块、干冰或者是空调的方式来保持运输过程中货物处于低温的状态，但是蔬菜和水果上的细菌微生物污染、生长繁殖很容易使得蔬菜瓜果就腐败。

技术实现要素：

本实用新型要解决的技术问题是提供一种可以有效的防止蔬菜瓜果腐败变质的蔬菜瓜果保鲜保质的储运装置。

为解决上述问题，本实用新型采用如下技术方案：

一种蔬菜瓜果保鲜保质的储运装置，包括保鲜箱、杀毒装置和保温装置，所述保鲜箱上设置有第一安装孔和第二安装孔，所述杀毒装置和保温装置分别安装于第一安装孔和第二安装孔内，所述杀毒装置包含有罐体、微型气泵、电磁阀、第一蓄电池、开关和雾化喷头，所述罐体内填充有臭氧水，所述保温装置包含有控制器、第二蓄电池、外壳、半导体制冷片、温度传感器和风机，所述半导体制冷片连有导热丝。

作为优选，所述罐体和外壳均呈方锥台状设置，所述第一安装孔和第二安装孔分别与罐体和外壳的外型契合，可以方便使用者安装，而且可以起到良好的定位效果。

作为优选，所述罐体和外壳的侧面均设置有密封橡胶垫，可以起到良好的密封效果，可以防止外界的空气进入到保鲜箱内。

作为优选，所述第一蓄电池和微型气泵均位于罐体上表面，所述开关位于第一蓄电池上表面，所述罐体与电磁阀相连通，所述雾化喷头安装于电磁阀末端，所述电磁阀和第一蓄电池均与开关电性连接，结构稳定，操作方便。

作为优选，所述外壳为中空设置，所述外壳内底面设置有散热片，所述控制器和第二蓄电池均位于外壳内，所述外壳上设置有散热孔，所述风机位于散热孔上方，所述风机与外壳固定连接，所述第二蓄电池、半导体制冷片、温度传感器和风机均与控制器电性连接，可以起到良好的制冷效果。

作为优选，所述控制器包含有单片机和印刷电路板，体积小，功耗低。

本实用新型的有益效果为：通过设置有杀毒装置，使用者可以使用杀菌装置喷出臭氧水对保鲜箱内的蔬菜和水果进行杀毒，利用了臭氧水杀菌可避免传统加工工艺对产品质量带来的不利影响，并且可去除果蔬残留农药，且无二次污染，无任何残留，而且设置有保温装置，可以不断检测保鲜箱内的温度，当保鲜箱内的温度上升到设定值时自动进行降温，从而可以起到优秀的保鲜保质效果，此外，罐体和外壳均呈方锥台状设置，第一安装孔和第二安装孔分别与罐体和外壳的外型契合，可以方便使用者安装，而且可以起到良好的定位效果，罐体和外壳的侧面均设置有密封橡胶垫，可以起到良好的密封效果，可以防止外界的空气进入到保鲜箱内，第一蓄电池和微型气泵均位于罐体上表面，开关位于第一蓄电池上表面，罐体与电磁阀相连通，雾化喷头安装于电磁阀末端，电磁阀和第一蓄电池均与开关电性连接，结构稳定，操作方便，外壳为中空设置，外壳内底面设置有散热片，控制器和第二蓄电池均位于外壳内，外壳上设置有散热孔，风机位于散热孔上方，风机与外壳固定连接，第二蓄电池、半导体制冷片、温度传感器和风机均与控制器电性连接，可以起到良好的制冷效果，控制器包含有单片机和印刷电路板，体积小，功耗低。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种蔬菜瓜果保鲜保质的储运装置的整体结构示意图；

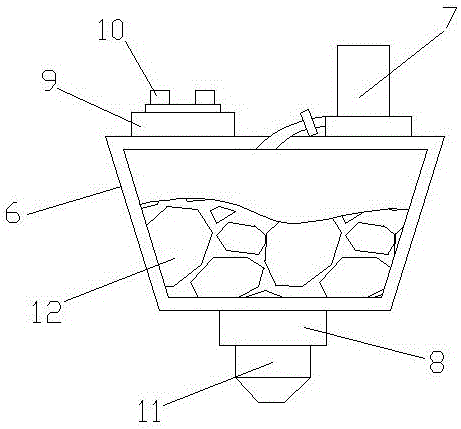

图2为本实用新型一种蔬菜瓜果保鲜保质的储运装置的杀毒装置的结构示意图；

图3为本实用新型一种蔬菜瓜果保鲜保质的储运装置的保温装置的结构示意图；

图4为本实用新型一种蔬菜瓜果保鲜保质的储运装置的保鲜箱的结构示意图。

具体实施方式

实施例1

如图1-4所示，一种蔬菜瓜果保鲜保质的储运装置，包括保鲜箱1、杀毒装置2和保温装置3，所述保鲜箱1上设置有第一安装孔4和第二安装孔5，所述杀毒装置2和保温装置3分别安装于第一安装孔4和第二安装孔5内，所述杀毒装置2包含有罐体6、微型气泵7、电磁阀8、第一蓄电池9、开关10和雾化喷头11，所述罐体6内填充有臭氧水12，所述保温装置3包含有控制器13、第二蓄电池14、外壳15、半导体制冷片16、温度传感器17和风机18，所述半导体制冷片16连有导热丝19，通过设置有杀毒装置2，使用者可以使用杀菌装置2喷出臭氧水对保鲜箱1内的蔬菜和水果进行杀毒，利用了臭氧水杀菌可避免传统加工工艺对产品质量带来的不利影响，并且可去除果蔬残留农药，且无二次污染，无任何残留，而且设置有保温装置3，可以不断检测保鲜箱1内的温度，当保鲜箱1内的温度上升到设定值时自动进行降温，从而可以起到优秀的保鲜保质效果。

本实施例的有益效果为：通过设置有杀毒装置，使用者可以使用杀菌装置喷出臭氧水对保鲜箱内的蔬菜和水果进行杀毒，利用了臭氧水杀菌可避免传统加工工艺对产品质量带来的不利影响，并且可去除果蔬残留农药，且无二次污染，无任何残留，而且设置有保温装置，可以不断检测保鲜箱内的温度，当保鲜箱内的温度上升到设定值时自动进行降温，从而可以起到优秀的保鲜保质效果。

实施例2

如图1-4所示，一种蔬菜瓜果保鲜保质的储运装置，包括保鲜箱1、杀毒装置2和保温装置3，所述保鲜箱1上设置有第一安装孔4和第二安装孔5，所述杀毒装置2和保温装置3分别安装于第一安装孔4和第二安装孔5内，所述杀毒装置2包含有罐体6、微型气泵7、电磁阀8、第一蓄电池9、开关10和雾化喷头11，所述罐体6内填充有臭氧水12，所述保温装置3包含有控制器13、第二蓄电池14、外壳15、半导体制冷片16、温度传感器17和风机18，所述半导体制冷片16连有导热丝19，所述罐体6和外壳15均呈方锥台状设置，所述第一安装孔4和第二安装孔5分别与罐体6和外壳15的外型契合，所述罐体6和外壳15的侧面均设置有密封橡胶垫(未图示)，所述第一蓄电池9和微型气泵7均位于罐体6上表面，所述开关10位于第一蓄电池9上表面，所述罐体6与电磁阀8相连通，所述雾化喷头11安装于电磁阀8末端，所述电磁阀8和第一蓄电池9均与开关10电性连接，所述外壳15为中空设置，所述外壳15内底面设置有散热片20，所述控制器13和第二蓄电池14均位于外壳15内，所述外壳15上设置有散热孔（未图示），所述风机18位于散热孔上方，所述风机18与外壳15固定连接，所述第二蓄电池14、半导体制冷片16、温度传感器17和风机18均与控制器13电性连接，所述控制器13包含有单片机（未图示）和印刷电路板（未图示），通过设置有杀毒装置2，使用者可以使用杀菌装置2喷出臭氧水对保鲜箱1内的蔬菜和水果进行杀毒，利用了臭氧水杀菌可避免传统加工工艺对产品质量带来的不利影响，并且可去除果蔬残留农药，且无二次污染，无任何残留，而且设置有保温装置3，可以不断检测保鲜箱1内的温度，当保鲜箱1内的温度上升到设定值时自动进行降温，从而可以起到优秀的保鲜保质效果。

本实施例的有益效果为：通过设置有杀毒装置，使用者可以使用杀菌装置喷出臭氧水对保鲜箱内的蔬菜和水果进行杀毒，利用了臭氧水杀菌可避免传统加工工艺对产品质量带来的不利影响，并且可去除果蔬残留农药，且无二次污染，无任何残留，而且设置有保温装置，可以不断检测保鲜箱内的温度，当保鲜箱内的温度上升到设定值时自动进行降温，从而可以起到优秀的保鲜保质效果，罐体和外壳均呈方锥台状设置，第一安装孔和第二安装孔分别与罐体和外壳的外型契合，可以方便使用者安装，而且可以起到良好的定位效果，罐体和外壳的侧面均设置有密封橡胶垫，可以起到良好的密封效果，可以防止外界的空气进入到保鲜箱内，第一蓄电池和微型气泵均位于罐体上表面，开关位于第一蓄电池上表面，罐体与电磁阀相连通，雾化喷头安装于电磁阀末端，电磁阀和第一蓄电池均与开关电性连接，结构稳定，操作方便，外壳为中空设置，外壳内底面设置有散热片，控制器和第二蓄电池均位于外壳内，外壳上设置有散热孔，风机位于散热孔上方，风机与外壳固定连接，第二蓄电池、半导体制冷片、温度传感器和风机均与控制器电性连接，可以起到良好的制冷效果，控制器包含有单片机和印刷电路板，体积小，功耗低。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
