一种海苔生产用自动清洗设备的制作方法

本实用新型涉及一种清洗设备，具体为一种海苔生产用自动清洗设备。

背景技术：

海苔作为一种海洋食品深受广大消费者喜爱，并且海苔中还富含很多微量元素，是一种美味又营养的食品。而现如今由于日照、水温、营养成分等环境条件的改变，使得海苔养殖场中海苔生长的必要成分经常严重不足，进而使得海苔中容易产生杂质，因此工作人员在对海苔进行清洗的时候，如果不能对其进行彻底清理便会使得杂质留存在海苔上，影响海苔的品质和销量。目前使用的海苔清洗设备存在清洗效果差、效率低，清洗成本较高、浪费水资源，使用寿命较短，振动筛和滤网筛的清理及更换不便等问题。

为解决上述问题，因此我们提出一种海苔生产用自动清洗设备。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种海苔生产用自动清洗设备。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种海苔生产用自动清洗设备，包括清洗箱本体，所述清洗箱本体的顶部设置有水管，所述水管连接有设置在清洗箱本体一侧上的水箱，所述清洗箱本体顶部的水管上设置有高压喷头，所述清洗箱本体顶部和滤网筛之间设置有振动筛，所述振动筛和滤网筛之间的清洗箱本体的两侧壁上分别固定安装有一个杂质分离器，所述清洗箱本体的底部的一侧上设置有排污口。

进一步的，所述水箱和清洗箱本体顶部之间的水管上设置有流量计和增压泵，所述清洗箱本体顶部上的水管上设置有若干个分水管，所述分水管和清洗箱本体顶部上的水管成垂直设置，所述分水管上均设置有均匀密布的出水孔，所述分水管和清洗箱本体顶部上的水管均固定安装在清洗箱本体的顶部上。

进一步的，所述高压喷头与水管之间固定安装，所述高压喷头和水管连接的一端上设置有过滤网。

进一步的，所述排污口通过污水管连接有污水池，所述污水池的底部通过污水管连接有污水处理设备，所述污水处理设备的入口通过污水管连接污水池，所述污水处理设备的出口通过水管连接水箱。

进一步的，所述振动筛和滤网筛均通过安装架安装在清洗箱本体内。

本实用新型所达到的有益效果是：该种海苔生产用自动清洗设备，通过在水箱和清洗箱本体顶部之间的水管上设置的流量计和增压泵，可有效地根据海苔的实际清洗情况来调节水流的大小，一方面可以达到较好的清洗效果，一方面可以节约水资源及清洗的成本，通过在清洗箱本体顶部的水管上设置的高压喷头和分水管及分水管上均匀密布的的出水孔，高压喷头和水管连接的一端上设置有过滤网，利用高压喷头和分水管上出水孔的水流，可以有效地提高清洗箱本体内清洗的速度及清洗的效果，设置的过滤网，一方面避免水中的杂物进入清洗箱本体中影响清洗的效果，另一方面避免杂物进入高压喷头造成堵塞影响清洗的效率及设备的使用寿命，并且分水管和清洗箱本体顶部上的水管均固定安装在清洗箱本体的顶部上，可以增加结构的稳定性，延长设备的使用寿命，振动筛和滤网筛均通过安装架安装在清洗箱本体内，便于振动筛和滤网筛的清理及更换。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种海苔生产用自动清洗设备的整体结构示意图；

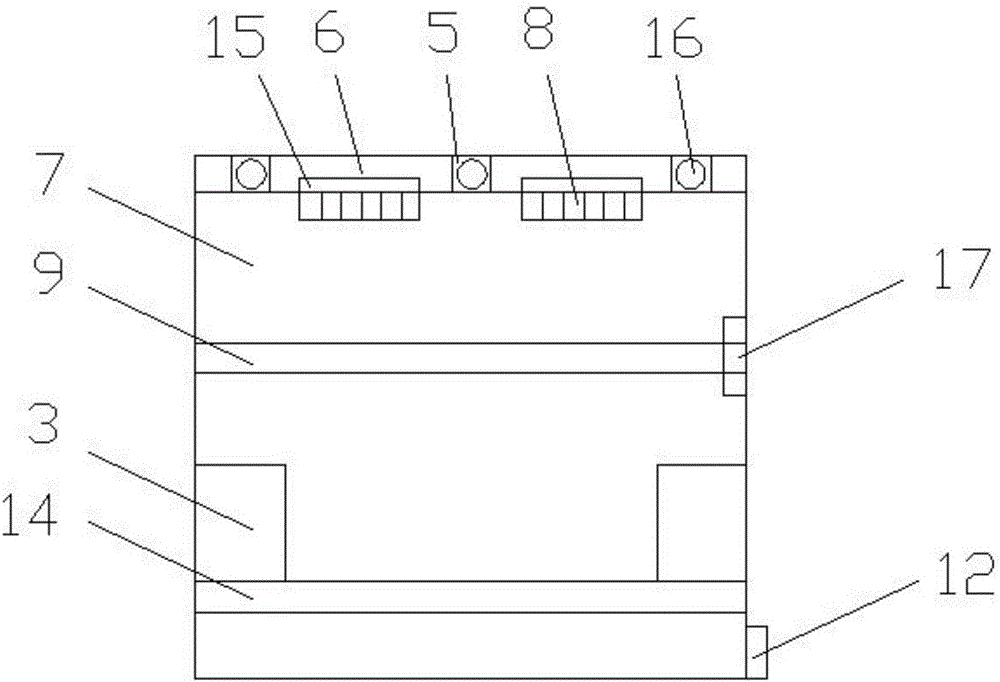

图2是本实用新型一种海苔生产用自动清洗设备的主视图；

图中：1、水箱；2、增压泵；3、杂质分离器；4、流量计；5、分水管；6、水管；7、清洗箱本体；8、高压喷头；9、振动筛；10、污水池；11、污水管；12、排污口；13、污水处理设备；14、滤网筛；15、过滤网；16、出水孔；17、安装架。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示，一种海苔生产用自动清洗设备，包括清洗箱本体7,所述清洗箱本体7的顶部设置有水管6，所述水管6连接有设置在清洗箱本体7一侧上的水箱1，所述清洗箱本体7顶部的水管6上设置有高压喷头8，所述清洗箱本体7顶部和滤网筛14之间设置有振动筛9，所述振动筛9和滤网筛14之间的清洗箱本体7的两侧壁上分别固定安装有一个杂质分离器3，所述清洗箱本体7的底部的一侧上设置有排污口12。

所述水箱1和清洗箱本体7顶部之间的水管6上设置有流量计4和增压泵2，所述清洗箱本体7顶部上的水管6上设置有若干个分水管5，所述分水管5和清洗箱本体7顶部上的水管6成垂直设置，所述分水管5上均设置有均匀密布的出水孔16，所述分水管5和清洗箱本体7顶部上的水管6均固定安装在清洗箱本体7的顶部上,可有效地根据海苔的实际清洗情况来调节水流的大小，一方面可以达到较好的清洗效果，一方面可以节约水资源及清洗的成本，所述高压喷头8与水管6之间固定安装，所述高压喷头8和水管6连接的一端上设置有过滤网15,设置的过滤网15，一方面避免水中的杂物进入清洗箱本体7中影响清洗的效果，另一方面避免杂物进入高压喷头8造成堵塞，影响清洗的效率及设备的使用寿命，所述排污口12通过污水管11连接有污水池10，所述污水池10的底部通过污水管11连接有污水处理设备13，所述污水处理设备13的入口通过污水管11连接污水池10，所述污水处理设备13的出口通过水管6连接水箱1,所述振动筛9和滤网筛14均通过安装架17安装在清洗箱本体7内，便于振动筛9和滤网筛14的清理及更换。

需要说明的是该种海苔生产用自动清洗设备，待清洗海苔在清洗箱本体7内的振动筛9上，通过在清洗箱本体7顶部的水管6上固定安装高压喷头8和分水管5及分水管5上均匀密布的的出水孔16，利用高压喷头8和分水管5上出水孔16的水流，可以有效地提高清洗箱本体7内清洗的速度及清洗的效果，经过振动筛9落至滤网筛14，杂质分离器3将其进行杂质分离，并在水流的作用下进行清洗，清洗后的污水由排污口12排入污水池10，通过在水箱1和清洗箱本体7顶部之间的水管6上设置的流量计4和增压泵2，可有效地根据海苔的实际清洗情况来调节水流的大小，一方面可以达到较好的清洗效果，一方面可以节约水资源及清洗的成本，高压喷头8和水管6连接的一端上设置有过滤网15，设置的过滤网15，一方面避免水中的杂物进入清洗箱本体7中影响清洗的效果，另一方面避免杂物进入高压喷头8造成堵塞影响清洗的效率及设备的使用寿命，排污口12通过污水管11连接有污水池10，污水池10的底部通过污水管11连接有污水处理设备13，污水处理设备13可以将清洗箱本体7内排出的污水进行处理后再通过水管6送入水箱1进行再次清洗的使用，实现水资源的循环使用，节约清洗的成本，对清洗用的水质有保障，提高清洗的质量，振动筛9和滤网筛14均通过安装架安装在清洗箱本体7内，便于振动筛9和滤网筛14的清理及更换。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
