一种去鳞机的制作方法

本发明涉及鱼类加工设备技术领域，具体为一种去鳞机。

背景技术：

鱼类是最古老的脊椎动物，它们几乎栖居于地球上所有的水生环境，从淡水的湖泊、河流到咸水的大海和大洋，同时，鱼类也是人类摄取最重要的优质动物蛋白源之一，近年来，从沿海到内地，鱼类活体销售中心不断涌现，需求量呈直线上升趋势，生猛海鲜、游水活鱼深受消费者的青睬，在烹饪鱼肉之前，需要先将鱼身上的鱼鳞去除，由于人工去除鱼鳞不仅会增加人们的劳动量，同时也降低了工作效率，于是市场上出现了去鳞机，但现有的去鳞机无法调节两组去鳞齿之间的间距，只靠伸缩弹簧来应对不同厚度的鱼类，导致去鳞效果不理想，为此，我们提出一种去鳞机。

技术实现要素：

本发明的目的在于提供一种去鳞机，具备可自由调节两组去鳞齿之间距离的优点，解决了现有的去鳞机无法调节两组去鳞齿之间的间距，导致去鳞效果不理想的问题。

为实现上述目的，本发明提供如下技术方案：一种去鳞机，包括本体，所述本体顶部的左端开设有进料口，所述本体内腔的右侧固定安装有电动伸缩杆，所述电动伸缩杆的左侧固定安装有支撑板，所述支撑板外表面的上端固定安装有第二电机支座，所述第二电机支座的上表面固定安装有第二电机，所述支撑板远离电动伸缩杆的一侧固定安装有套筒，所述套筒的内腔固定安装有卡槽，所述套筒内腔的右侧通过弹簧活动连接有支撑杆，所述支撑杆与卡槽之间滑动连接，所述支撑杆远离套筒的一端活动连接有第二滚筒，所述第二滚筒与第二电机之间通过皮带传动连接，所述本体内腔的左端活动安装有第一滚筒，所述第一滚筒和第二滚筒的外表面均固定连接有去鳞齿，所述本体底部的中端固定安装有水箱，所述水箱内腔底部的左端固定安装有水泵，所述水泵通过管道活动连接有喷头，所述水箱底部的右端开设有出水口，所述水箱外表面的中端固定安装有观察窗，所述本体底部的四周均固定安装有支撑腿，所述本体外表面的左下端开设有出料口，所述本体外表面左侧的中端固定安装有第一电机支座，所述第一电机支座的上表面固定安装有第一电机，所述第一电机与第一滚筒之间通过皮带传动连接，所述本体外表面右侧的上端固定安装有控制器，所述控制器的外表面从上到下依次固定安装有第一电机开关、第二电机开关、水泵开关和伸缩调节旋钮，所述控制器的输出端与第一电机开关、第二电机开关、水泵开关和伸缩调节旋钮的输入端电性连接，所述第一电机开关的输出端与第一电机的输入端电性连接，所述第二电机开关的输出端与第二电机的输入端电性连接，所述水泵开关的输出端与水泵的输入端电性连接，所述伸缩调节旋钮的输出端与电动伸缩杆的输入端电性连接。

优选的，所述第二滚筒和第二电机支座与本体的连接处均开设有空心槽。

优选的，所述第一滚筒和第二滚筒的数量均为三个，且第一滚筒和第二滚筒之间为交错等距设置。

优选的，所述水箱的顶部以及本体的底部均开设有孔洞，且孔洞的外表面固定安装有过滤网。

优选的，所述出水口的内腔套接有橡胶塞。

与现有技术相比，本发明的有益效果如下：

1、本发明通过电动伸缩杆、支撑板、支撑杆和第二电机的作用，可满足人们对第二滚筒的水平移动需求，解决了现有的去鳞机无法调节两组去鳞齿之间的间距，导致去鳞效果不理想的问题，同时通过卡槽、弹簧和套筒的作用，可使第二滚筒具有弹性，避免了在去鳞过程中，鱼类对第一滚筒和第二滚筒的硬性挤压从而导致第一滚筒和第二滚筒出现损坏的现象以及避免了第一滚筒和第二滚筒对鱼类的损伤，提高了去鳞质量。

2、本发明通过三组交错设置的第一滚筒和第二滚筒的作用，有效提高了鱼类的去鳞效果，为人们的使用带来极大的便利。

附图说明

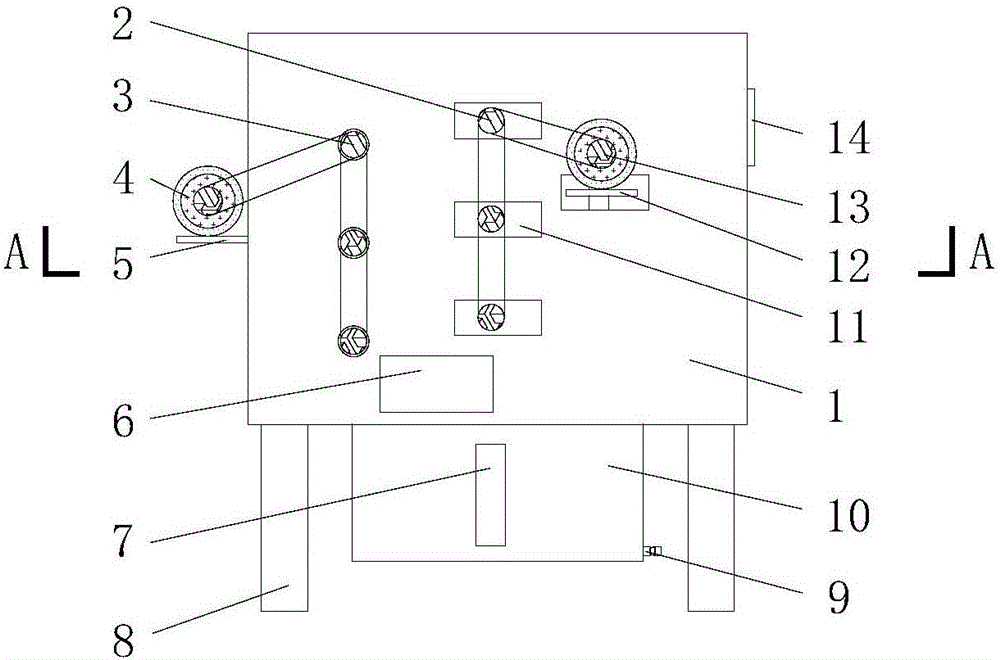

图1为本发明结构示意图；

图2为本发明A-A剖面结构示意图；

图3为本发明控制器结构示意图。

图中：1本体、2第二滚筒、3第一滚筒、4第一电机、5第一电机支座、6出料口、7观察窗、8支撑腿、9出水口、10水箱、11空心槽、12第二电机支座、13第二电机、14控制器、141第一电机开关、142第二电机开关、143水泵开关、144伸缩调节旋钮、15进料口、16去鳞齿、17喷头、18管道、19水泵、20支撑杆、21电动伸缩杆、22支撑板、23卡槽、24弹簧、25套筒。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种去鳞机，包括本体1，本体1顶部的左端开设有进料口15，本体1内腔的右侧固定安装有电动伸缩杆21，电动伸缩杆21的左侧固定安装有支撑板22，支撑板22外表面的上端固定安装有第二电机支座12，第二电机支座12的上表面固定安装有第二电机13，支撑板22远离电动伸缩杆21的一侧固定安装有套筒25，套筒25的内腔固定安装有卡槽23，套筒25内腔的右侧通过弹簧24活动连接有支撑杆20，通过电动伸缩杆21、支撑板22、支撑杆20和第二电机13的作用，可满足人们对第二滚筒2的水平移动需求，解决了现有的去鳞机无法调节两组去鳞齿16之间的间距，导致去鳞效果不理想的问题，同时通过卡槽23、弹簧24和套筒25的作用，可使第二滚筒2具有弹性，避免了在去鳞过程中，鱼类对第一滚筒3和第二滚筒2的硬性挤压从而导致第一滚筒3和第二滚筒2出现损坏的现象以及避免了第一滚筒3和第二滚筒2对鱼类的损伤，提高了去鳞质量，支撑杆20与卡槽23之间滑动连接，支撑杆20远离套筒25的一端活动连接有第二滚筒2，第一滚筒3和第二滚筒2的数量均为三个，且第一滚筒3和第二滚筒2之间为交错等距设置，通过三组交错设置的第一滚筒3和第二滚筒2的作用，有效提高了鱼类的去鳞效果，为人们的使用带来极大的便利，第二滚筒2和第二电机支座12与本体1的连接处均开设有空心槽11，第二滚筒2与第二电机13之间通过皮带传动连接，本体1内腔的左端活动安装有第一滚筒3，第一滚筒3和第二滚筒2的外表面均固定连接有去鳞齿16，本体1底部的中端固定安装有水箱10，水箱10的顶部以及本体1的底部均开设有孔洞，且孔洞的外表面固定安装有过滤网，水箱10内腔底部的左端固定安装有水泵19，水泵19通过管道18活动连接有喷头17，水箱10底部的右端开设有出水口9，出水口9的内腔套接有橡胶塞，水箱10外表面的中端固定安装有观察窗7，方便人们对水位进行观察，本体1底部的四周均固定安装有支撑腿8，本体1外表面的左下端开设有出料口6，本体1外表面左侧的中端固定安装有第一电机支座5，第一电机支座5的上表面固定安装有第一电机4，第一电机4与第一滚筒3之间通过皮带传动连接，本体1外表面右侧的上端固定安装有控制器14，控制器14的外表面从上到下依次固定安装有第一电机开关141、第二电机开关142、水泵开关143和伸缩调节旋钮144，控制器14的输出端与第一电机开关141、第二电机开关142、水泵开关143和伸缩调节旋钮144的输入端电性连接，第一电机开关141的输出端与第一电机4的输入端电性连接，第二电机开关142的输出端与第二电机13的输入端电性连接，水泵开关143的输出端与水泵19的输入端电性连接，伸缩调节旋钮144的输出端与电动伸缩杆21的输入端电性连接。

使用时，通过电动伸缩杆21、支撑板22、支撑杆20和第二电机13的作用，可满足人们对第二滚筒2的水平移动需求，解决了现有的去鳞机无法调节两组去鳞齿16之间的间距，导致去鳞效果不理想的问题，同时通过卡槽23、弹簧24和套筒25的作用，可使第二滚筒2具有弹性，避免了在去鳞过程中，鱼类对第一滚筒3和第二滚筒2的硬性挤压从而导致第一滚筒3和第二滚筒2出现损坏的现象以及避免了第一滚筒3和第二滚筒2对鱼类的损伤，提高了去鳞质量，通过三组交错设置的第一滚筒3和第二滚筒2的作用，有效提高了鱼类的去鳞效果，为人们的使用带来极大的便利。

综上所述：该去鳞机，通过电动伸缩杆21、支撑板22、支撑杆20和第二电机13的作用，解决了现有的去鳞机无法调节两组去鳞齿16之间的间距，导致去鳞效果不理想的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
