一种高效家用冻品解冻器的制作方法

本发明涉及冷冻物品快速解冻技术领域，具体为一种高效家用冻品解冻器。

背景技术：

随着社会的发展，人们生活节奏的提高，冷冻食品收到了越来越多人的欢迎，然而在冷冻食品的使用过程中，解冻成了不可避免的问题。

如参考资料所述，传统的解冻方法一般为自然解冻，即将冷冻食品放置在盘子中等待冷冻品中的冰晶自然融化，这种冷冻方式耗时长，食品在解冻的过程中容易产生细菌，危害使用者身体健康，同时也有温水解冻，但这样虽然稍快，但却容易解冻不均匀，破坏食品的组成成分，造成食品营养成分流失，现有的解冻方式还包含有微波解冻，微波解冻利用高频率的微波是食品分子快熟运动从而产生摩擦、碰撞、挤压，从而使产热，对食品进行解冻。

参考资料针对传统解冻技术中给出了一种叫为可靠地的解冻方法，但是也有这明显的缺点，其对解冻过程中可能会产生的废水视而不见，很容易对以后的解冻产生影响。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种高效家用冻品解冻器，便于操作，解冻速度快，给使用者节省了大量的时间，而且可以对解冻过程中可能产生的废水进行收集，便于废水的集中处理，保护环境，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种高效家用冻品解冻器，包括壳体，所述壳体的底面中部设有废水收集箱，所述废水收集箱的底面中部连接有废水出水管，所述废水出水管上设有电磁阀，所述壳体的右端面的左下角设有电插孔，所述壳体的内部左边设有解冻腔，所述解冻腔的底部设有支架，支架上设有物品放置盘，所述解冻腔的上端面设有腔门，所述解冻腔的前端面上设有温度感应装置，所述壳体的内部右边设有电磁发生腔，所述电磁发生腔的右侧面上设有微波发生器，所述壳体的上端面位于电磁发生腔的上方设有单片机，所述解冻腔和电磁发生腔的共同内壁上设有和微波发生器相对应的通孔，所述单片机的输入端电连接温度感应装置和外在电源的输出端，所述单片机的输出端电连接电磁阀和微波发生器的输入端。

作为本发明的一种优选技术方案，所述壳体的底面的四角位置均设有支脚，所述支脚的底部均固定有防滑垫片。

作为本发明的一种优选技术方案，所述解冻腔和电磁发生腔的内壁为不锈钢耐腐蚀金属材料层。

作为本发明的一种优选技术方案，所述物品放置盘和支架的材料为陶瓷耐高温的非金属材料。

作为本发明的一种优选技术方案，所述废水收集箱和解冻腔相邻内壁上设有废水出水孔。

与现有技术相比，本发明的有益效果是：本发明的解冻速度快，微波发生器产生微波，通过微波使冷冻食品中的分子快速产生摩擦、碰撞、挤压，从而使产热，对食品进行解冻，节省了时间，废水收集箱对食品解冻过程中可能会产生的废水进行收集，避免了废水污染，有效保证了厨房的环境卫生。

附图说明

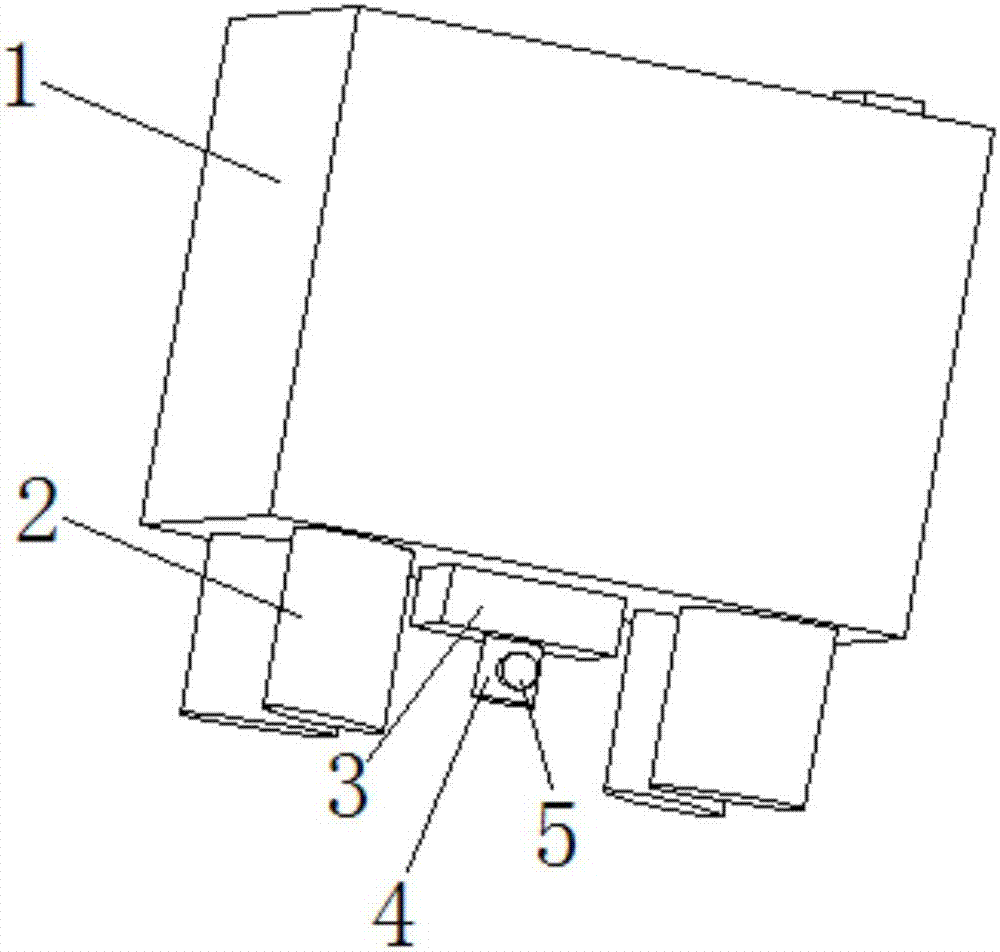

图1为本发明结构示意图；

图2为本发明后侧面的结构示意图。

图中：1壳体、2支脚、3废水收集箱、4废水出水管、5电磁阀、6腔门、7解冻腔、8物品放置盘、9电磁发生腔、10通孔、11微波发生器、12单片机、13温度感应装置、14电插孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种高效家用冻品解冻器，包括壳体1，壳体1的底面的四角位置均设有支脚2，支脚2的底部均固定有防滑垫片，增加支脚2的摩擦系数，壳体1的底面中部设有废水收集箱3，废水收集箱3对解冻过程中可能产生的废水进行收集，废水收集箱3的底面中部连接有废水出水管4，废水出水管4上设有电磁阀5，壳体1的右端面的左下角设有电插孔14，为本发明提供工作用电，壳体1的内部左边设有解冻腔7，废水收集箱3和解冻腔7相邻内壁上设有废水出水孔，解冻腔7的底部设有支架，支架上设有物品放置盘8，便于放置解冻物品，物品放置盘8和支架的材料为陶瓷耐高温的非金属材料，解冻腔7的上端面设有腔门6，解冻腔7的前端面上设有温度感应装置13，对食品温度进行把控，壳体1的内部右边设有电磁发生腔9，解冻腔7和电磁发生腔9的内壁为不锈钢耐腐蚀金属材料层，电磁发生腔9的右侧面上设有微波发生器11，微波发生器11产生微波，壳体1的上端面位于电磁发生腔9的上方设有单片机12，单片机12对整个发明进行控制，解冻腔7和电磁发生腔9的共同内壁上设有和微波发生器11相对应的通孔10，单片机12的输入端电连接温度感应装置13和外在电源的输出端，单片机12的输出端电连接电磁阀5和微波发生器11的输入端。

单片机12控制电磁阀5和微波发生器11发生器采用现有技术中的常用方法。

在使用时：操作单片机12控制微波发生器11工作，产生微波对冷冻食品进行解冻，通过温度感应装置13监控食品温度，并将温度信息反馈给单片机12，单片机12调节输入功率，防止食品过热，废水收集箱3对解冻过程中可能产生的废水进行收集。

本发明，便于操作，单片机12控制微波发生器11工作产生微波，通过微波进行解冻，解冻速度快，给使用者节省了大量的时间，废水收集箱3对解冻过程中可能产生的废水进行收集，便于废水的集中处理，保护环境。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种高效家用冻品解冻器，包括壳体，所述壳体的底面中部设有废水收集箱，所述废水收集箱的底面中部连接有废水出水管，所述废水出水管上设有电磁阀，所述壳体的右端面的左下角设有电插孔，所述壳体的内部左边设有解冻腔，所述解冻腔的底部设有支架，支架上设有物品放置盘，所述解冻腔的上端面设有腔门，所述解冻腔的前端面上设有温度感应装置，本发明的解冻速度快，微波发生器产生微波，通过微波使冷冻食品中的分子快速产生摩擦、碰撞、挤压，从而使产热，对食品进行解冻，节省了时间，废水收集箱对食品解冻过程中可能会产生的废水进行收集，避免了废水污染，有效保证了厨房的环境卫生。

技术研发人员：任浩楠
受保护的技术使用者：任浩楠
技术研发日：2017.07.19
技术公布日：2017.10.10
