苹果清洗机的制作方法

本发明涉及到一种在苹果饮料生产过程中对苹果进行清洗的设备。

背景技术：

苹果是美容佳品，既能减肥，又可使皮肤润滑柔嫩。苹果是种低热量食物，每100克只产生60千卡热量；苹果中营养成份可溶性大，易被人体吸收，故有“活水”之称，有利于溶解硫元素，使皮肤润滑柔嫩。苹果中还有铜、碘、锰、锌、钾等元素，人体如缺乏这些元素，皮肤就会发生干燥、易裂、奇痒。苹果中的维生素c是心血管的保护神、心脏病患者的健康元素。苹果汁也是现在非常受欢迎的健康饮料。

饮料厂在生产苹果饮料前，要对苹果进行清洗，除去污垢以及可能残存的农药等。传统的苹果清洗机只是利用可以旋转的转轮使其水流转动，从而带动苹果随水流转动，此种方式并不能使苹果在水中翻滚，也就无法实现较好的清洗效果。

技术实现要素：

本发明的目的是提出一种清洗效果好的苹果清洗机。

本发明的苹果清洗机包括倾斜设置的清洗槽以及用于在清洗槽内形成由上至下水流的泵水机构，清洗槽的顶端方向设有苹果收集盘；所述清洗槽的内部设有两排平行的毛刷，每排毛刷均由多个间隔设置的毛刷体构成，其中至少一排毛刷的毛刷体通过转轴安装于清洗槽的槽底上，所述转轴连接有驱动机构。

上述苹果清洗机的工作原理如下：

在泵水机构的作用下，清洗槽内形成了由上至下的水流，在清洗时，将待清洗的苹果放置于清洗槽内，两排毛刷将苹果夹于其中，利用苹果接近于球形的特点，毛刷体的转动将苹果带往清洗槽的上方方向，在此过程中，苹果会受到向下的水流的冲击，毛刷体配合水流，会将苹果清洗干净；最终，清洗干净的苹果会由毛刷运送至苹果收集盘上。

进一步地，两排毛刷的毛刷体均通过转轴安装于清洗槽的槽底上，所述转轴连接有驱动机构，两排毛刷的毛刷体的转动速度不同。这样不仅提高了将苹果带往清洗槽上方的动力，而且由于两排毛刷的毛刷体的转动速度不同，会迫使苹果在移动的过程中不断转动，从而提高清洗效果。

进一步地，所述清洗槽由多段组成，在相邻的两段清洗槽中，下端清洗槽的顶端要高于上端清洗槽的底端。在苹果由下端的清洗槽移动至上端的清洗槽时，会有一个跌落滚动的过程，从而使得苹果的迎水面出现变化，使得苹果的各个方向均能得到有效的清洗。

进一步地，所述苹果收集盘上设有弹性网格，以防止苹果从清洗槽上落下时损伤，同时，网格还起到了沥干苹果的作用。

本发明的苹果清洗机利用转动的毛刷来对苹果进行清洗，自动化程度高，可以大大提高苹果清洗的效果，非常适合于饮料厂使用。

附图说明

图1是实施例1的苹果清洗机的侧视图。

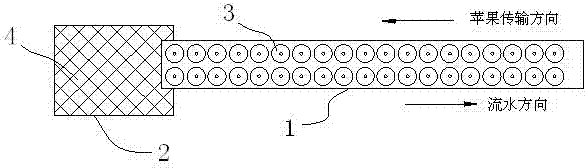

图2是实施例1的苹果清洗机的俯视图。

图3是实施例2的清洗槽的侧视图。

附图标示：1、清洗槽；2、苹果收集盘；3、毛刷；4、弹性网格。

具体实施方式

下面对照附图，通过对实施实例的描述，对本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

实施例1：

如图1、2所示，本实施例的苹果清洗机包括倾斜设置（倾斜角度在15～30度范围内）的清洗槽1以及用于在清洗槽1内形成由上至下水流的泵水机构（图中未画出），清洗槽1的顶端方向设有苹果收集盘2，清洗槽1的内部设有两排平行的毛刷3，每排毛刷3均由多个间隔设置的毛刷体构成，两排毛刷3的毛刷体均通过转轴安装于清洗槽1的槽底上，所述转轴连接有驱动机构，两排毛刷3的毛刷体的转动速度不同。

上述苹果清洗机的工作原理如下：

在泵水机构的作用下，清洗槽1内形成了由上至下的水流，在清洗时，将待清洗的苹果放置于清洗槽1内，两排毛刷3将苹果夹于其中，毛刷体的转动将苹果带往清洗槽1的上方方向，在此过程中，苹果会受到向下的水流的冲击，毛刷体配合水流，会将苹果清洗干净；最终，清洗干净的苹果会由毛刷运送至苹果收集盘2上。由于两排毛刷3的毛刷体的转动速度不同，会迫使苹果在移动的过程中不断转动，从而提高清洗效果。

苹果收集盘2上设有弹性网格4，以防止苹果从清洗槽1上落下时损伤，同时，网格还起到了沥干苹果的作用。

实施例2：

如图3所示，与实施例1不同的是，在本实施例中，清洗槽1由多段组成，在相邻的两段清洗槽1中，下端清洗槽1的顶端要高于上端清洗槽1的底端。在苹果由下端的清洗槽1移动至上端的清洗槽1时，会有一个跌落滚动的过程，从而使得苹果的迎水面出现变化，使得苹果的各个方向均能得到有效的清洗。

技术特征：

技术总结
本发明的目的是提出一种清洗效果好的苹果清洗机。本发明的苹果清洗机包括倾斜设置的清洗槽以及用于在清洗槽内形成由上至下水流的泵水机构，清洗槽的顶端方向设有苹果收集盘；所述清洗槽的内部设有两排平行的毛刷，每排毛刷均由多个间隔设置的毛刷体构成，其中至少一排毛刷的毛刷体通过转轴安装于清洗槽的槽底上，所述转轴连接有驱动机构。在泵水机构的作用下，清洗槽内形成了由上至下的水流，在清洗时，将待清洗的苹果放置于清洗槽内，两排毛刷将苹果夹于其中，毛刷体的转动将苹果带往清洗槽的上方方向，在此过程中，苹果会受到向下的水流的冲击，毛刷体配合水流，会将苹果清洗干净；最终，清洗干净的苹果会由毛刷运送至苹果收集盘上。

技术研发人员：劳玮锋;陈汉东;翁永进
受保护的技术使用者：广东嘉能可食品有限公司
技术研发日：2017.12.07
技术公布日：2018.03.20
