一种菊花茶的加工设备的制作方法

本实用新型涉及菊花茶的加工设备技术领域，具体为一种菊花茶的加工设备。

背景技术：

菊花茶是一种用菊花制成的茶饮品，具有保护视力，防干眼的功效。在菊花茶制作过程中，需要进行烘干程序，在菊花茶烘干中会用到烘干设备，现有的烘干设备设计不够合理，烘干效率低，烘干不均匀。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种菊花茶的加工设备，解决了烘干不均匀的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种菊花茶的加工设备，包括烘干箱，所述烘干箱的顶部分别开设有进料口与通气孔，所述通气孔位于进料口的一侧，所述烘干箱的内腔顶部固定连接有匀料板，所述烘干箱的内腔分别设有第一传送带、第二传送带、第三传送带、第四传送带与第五传送带，所述第一传送带、第二传送带、第三传送带、第四传送带与第五传送带均通过转轴转动连接在烘干箱的内腔，所述第一传送带、第二传送带、第三传送带、第四传送带与第五传送带上均固定连接有拨料杆，所述第二传送带设置在第一传送带的底部，所述第三传送带设置在第二传送带的底部，所述第四传送带设置在第三传送带的底部，所述第五传送带设置在第四传送带的底部，所述第一传送带与第二传送带之间、第二传送带与第三传送带之间、第三传送带与第四传送带之间和第四传送带与第五传送带之间均设置有加热板，所述加热板固定连接在烘干箱的内腔，所述烘干箱的一侧开设有出料口，所述第五传送带的一端贯穿出料口并延伸至烘干箱的外侧，所述烘干箱的底部固定连接有底座，烘干箱的一侧固定连接有电机。

优选的，所述电机分别与第一传送带、第二传送带、第三传送带、第四传送带和第五传送带电性连接。

优选的，所述第二传送带的右端与第四传送带的右端均长于第一传送带的右端与第三传送带的右端，超出的长度为二十厘米，所述第一传送带的左端、第三传送带的左端与第五传送带的左端均长于第二传送带的左端与第四传送带的左端，超出的长度为二十厘米。

优选的，所述电机与加热板均与外置电源电连接。

(三)有益效果

本实用新型提供了一种菊花茶的加工设备。具备以下有益效果：

(1)、本实用新型通过设置匀料板，配合拨料板，达到均匀平铺菊花的效果，通过设置第一传送带、第二传送带、第三传送带、第四传送带与第五传送带，配合加热板，达到均匀加热的效果。

(2)、本实用新型通过设置通气孔，达到排出水蒸气的效果。

附图说明

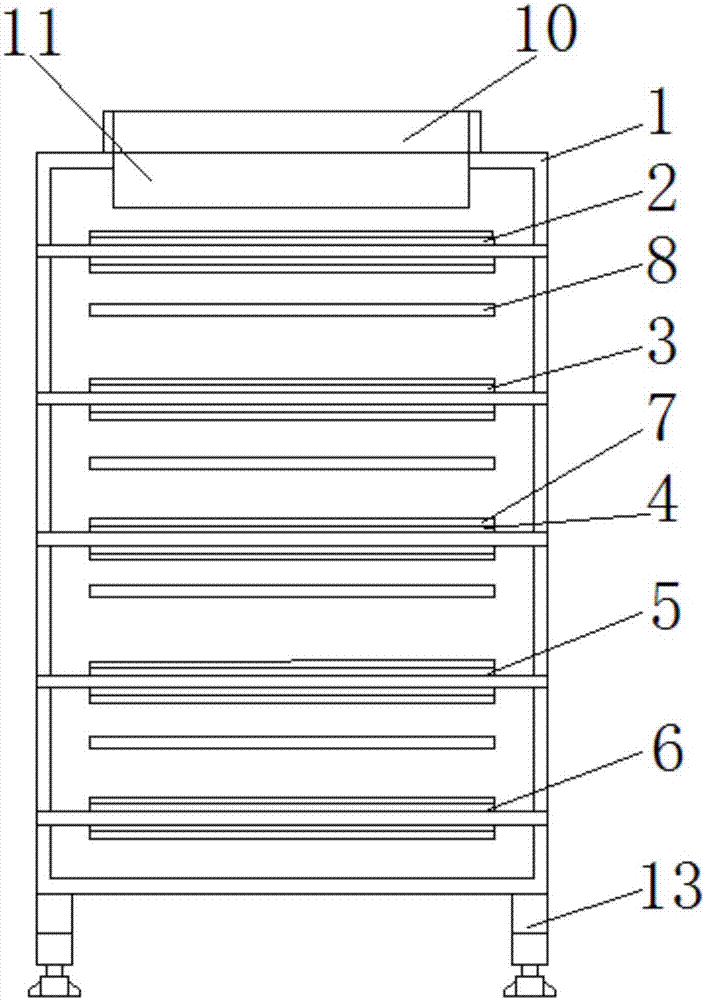

图1为本实用新型正视剖面结构示意图；

图2为本实用新型右视剖面结构示意图。

图中：1烘干箱、2第一传送带、3第二传送带、4第三传送带、5第四传送带、6第五传送带、7拨料杆、8加热板、9出料口、10进料口、11匀料板、12通气孔、13底座、14电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种菊花茶的加工设备，包括烘干箱1，烘干箱1的顶部分别开设有进料口10与通气孔12，通过设置通气孔12，达到排出水蒸气的效果，通气孔12位于进料口10的一侧，烘干箱1的内腔顶部固定连接有匀料板11，通过设置匀料板11，配合拨料板7，达到均匀平铺菊花的效果，烘干箱1的内腔分别设有第一传送带2、第二传送带3、第三传送带4、第四传送带5与第五传送带6，第二传送带3的右端与第四传送带5的右端均长于第一传送带2的右端与第三传送带4的右端，超出的长度为二十厘米，第一传送带2的左端、第三传送带4的左端与第五传送带6的左端均长于第二传送带3的左端与第四传送带5的左端，超出的长度为二十厘米，第一传送带2、第二传送带3、第三传送带4、第四传送带5与第五传送带6均通过转轴转动连接在烘干箱1的内腔，第一传送带2、第二传送带3、第三传送带4、第四传送带5与第五传送带6上均固定连接有拨料杆7，第二传送带3设置在第一传送带2的底部，第三传送带4设置在第二传送带3的底部，第四传送带5设置在第三传送带4的底部，第五传送带6设置在第四传送带5的底部，第一传送带2与第二传送带3之间、第二传送带3与第三传送带4之间、第三传送带4与第四传送带5之间和第四传送带5与第五传送带6之间均设置有加热板8，通过设置第一传送带2、第二传送带3、第三传送带4、第四传送带5与第五传送带6，配合加热板8，达到均匀加热的效果，加热板8固定连接在烘干箱1的内腔，烘干箱1的一侧开设有出料口9，第五传送带6的一端贯穿出料口9并延伸至烘干箱1的外侧，烘干箱1的底部固定连接有底座13，烘干箱1的一侧固定连接有电机14，电机14分别与第一传送带2、第二传送带3、第三传送带4、第四传送带5和第五传送带6电性连接，电机14与加热板8均与外置电源电连接。

使用一种菊花茶的加工设备时，将电机14与加热板8通电，将菊花放入进料口10，第一传送带2将菊花向右传送，通过匀料板11将菊花均匀铺在第一传送带2上，第一传送带2将菊花依次传送至第二传送带3、第三传送带4、第四传送带5与第五传送带6，通过加热板8对传送过程中的菊花进行均匀烘干加热，通过通气孔12将水蒸气排出烘干箱1，通过出料口9将烘干后的菊花运出。

综上可得，该一种菊花茶的加工设备，通过设置匀料板11，配合拨料板7，达到均匀平铺菊花的效果，通过设置第一传送带2、第二传送带3、第三传送带4、第四传送带5与第五传送带6，配合加热板8，达到均匀加热的效果，通过设置通气孔12，达到排出水蒸气的效果，解决了烘干不均匀的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
