一种鲜花饼压饼装置的制作方法

本实用新型涉及一种压饼装置，具体为一种鲜花饼压饼装置。

背景技术：

在鲜花饼的制作过程中，需要将鲜花饼揉捏成小球状，再通过将该小球状的鲜花饼按压成扁圆状，使其更加美观，也便于商家的装盒与运输。

然而，在大批量生产鲜花饼的过程中，人工按压的方式显然已经不适应大量的需求，因此通过机器按压鲜花饼是厂家越来越多的选择。现有技术中，机器的按压不易控制力度，常常导致挤压过度而变形。

技术实现要素：

本实用新型提供了一种鲜花饼压饼装置，该鲜花压饼装置具有自动化程度高、结构简单以及按压效果不易挤压过度的优点。

为实现上述目的，本实用新型提供如下技术方案:

一种鲜花饼压饼装置，包括：机身、夹持装置以及配合夹持装置将球状鲜花饼按压成扁圆状鲜花饼的受压装置；

所述夹持装置包括夹持鲜花饼的夹持件、配合夹持件上下运动的移动件、供移动件上下移动的滑动杆以及固定滑动杆的固定座，夹持件与移动件之间通过固定杆连接；

所述夹持件包括两块沿固定杆中心线镜像设置的第一夹板、两块与第一夹板分别对应铰接的第二夹板以及用于转动连接第一夹板和第二夹板的转柱，两块所述第一夹板之间设有竖直的连接块，两块所述第一夹板与连接块均为铰接；

所述机身设有用于按压夹持件以将球状鲜花饼压成扁圆状鲜花饼的推进机构，所述推进机构位于夹持件的正上方，所述夹持件位于受压装置的中心工作区域。

其中，夹持件呈一个一端开口的菱形状，第一夹板与第二夹板之间铰接，使得当推进机构推进而挤压夹持件时，夹持件收到推进机构和受压装置的挤压而发生形变，从而将其中空部位的球状鲜花饼按压成扁圆状鲜花饼，操作简单方便，自动化程度高。

同时，当夹持件受压下移的过程中，移动件和滑动杆配合，从而使得夹持件无论上移或者下移都趋于稳定，使得制作出来的鲜花饼质量更高。

作为优选，所述推进机构为气缸和压板，所述压板与气缸的输出端固定连接。气缸的安装和拆卸都较方便，运行也较稳定。

作为优选，所述第二夹板设有便于装夹鲜花饼的夹取伸展部。夹取伸展部便于夹持件夹取球状鲜花饼，更加不易掉，抓取更加牢固。

作为优选，所述受压装置设有中空的腔体，所述腔体内设有弹性件、与弹性件相固定的操作面板以及当操作面板下移预设距离而使气缸停止下压的限位开关，所述受压装置侧壁与固定杆对应位置处设有供固定杆杆身上下移动的第一凹槽。当推进机构按压夹持件时，夹持件和操作面板之间发生挤压，而腔体内部设有弹性件，使得夹持件所夹持的鲜花饼可以缓慢由球状变成扁圆状，使得制作出来的鲜花饼形状更加美观，质量更高。

作为优选，所述弹性件为弹簧。弹簧价格低廉，使用寿命长。

作为优选，所述受压装置朝向夹持件一侧设有缓冲圈，相应的，所述缓冲圈设有与固定杆相对应的第二凹槽。缓冲圈避免夹持件突然受到推进机构的压力而发生变形。

本实用新型的有益效果为：

在本实用新型中，夹持件呈一个一端开口的菱形状，第一夹板与第二夹板之间铰接，使得当推进机构推进而挤压夹持件时，夹持件收到推进机构和受压装置的挤压而发生形变，从而将其中空部位的球状鲜花饼按压成扁圆状鲜花饼，操作简单方便，自动化程度高；

同时，当夹持件受压下移的过程中，移动件和滑动杆配合，从而使得夹持件无论上移或者下移都趋于稳定，使得制作出来的鲜花饼质量更高。

附图说明

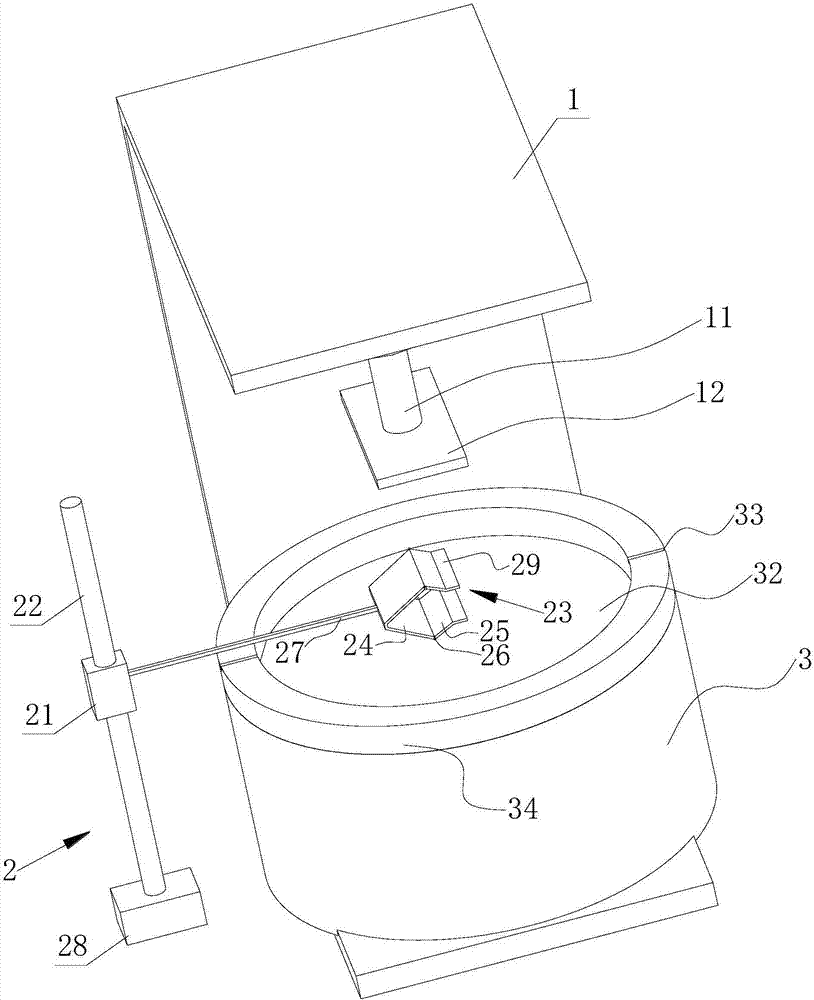

图1为本实施例中一种鲜花饼压饼装置的结构示意图；

图2为本实施例中一种鲜花饼压饼装置的结构示意图(局部)。

图中：1、机身，11、气缸，12、压板，2、夹持装置，21、移动件，22、滑动杆，23、夹持件，24、第一夹板，25、第二夹板，26、转柱，27、固定杆，28、固定座，29、夹取伸展部，3、受压装置，31、弹性件，32、操作面板，33、第一凹槽，34、缓冲圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实施例提供一种技术方案：

如图1和图2所示，一种鲜花饼压饼装置，包括：机身1、夹持装置2以及配合夹持装置2将球状鲜花饼按压成扁圆状鲜花饼的受压装置3；

夹持装置2包括夹持鲜花饼的夹持件23、配合夹持件23上下运动的移动件21、供移动件21上下移动的滑动杆22以及固定滑动杆22的固定座28，夹持件23与移动件21之间通过固定杆27连接；

夹持件23包括两块沿固定杆27中心线镜像设置的第一夹板24、两块与第一夹板24分别对应铰接的第二夹板25以及用于转动连接第一夹板24和第二夹板25的转柱，两块第一夹板24之间设有竖直的连接块，两块第一夹板24与连接块均为铰接；

机身1设有用于按压夹持件以将球状鲜花饼压成扁圆状鲜花饼的推进机构，所述推进机构位于夹持件23的正上方，夹持件23位于受压装置3的中心工作区域。

其中，夹持件23呈一个一端开口的菱形状，第一夹板24与第二夹板25之间铰接，使得当推进机构推进而挤压夹持件23时，夹持件23收到推进机构和受压装置3的挤压而发生形变，从而将其中空部位的球状鲜花饼按压成扁圆状鲜花饼，操作简单方便，自动化程度高。

同时，当夹持件23受压下移的过程中，移动件21和滑动杆22配合，从而使得夹持件23无论上移或者下移都趋于稳定，使得制作出来的鲜花饼质量更高。

在本实施例中，推进机构为气缸和压板，气缸的安装和拆卸都较方便，运行也较稳定。

如图1所示，夹取伸展部便于夹持件夹取球状鲜花饼，更加不易掉，抓取更加牢固。

如图1和图2所示，受压装置设有中空的腔体，腔体内设有弹性件、与弹性件相固定的操作面板以及当操作面板下移预设距离而使气缸停止下压的限位开关，受压装置侧壁与固定杆对应位置处设有供固定杆杆身上下移动的第一凹槽。当推进机构按压夹持件时，夹持件和操作面板之间发生挤压，而腔体内部设有弹性件，使得夹持件所夹持的鲜花饼可以缓慢由球状变成扁圆状，使得制作出来的鲜花饼形状更加美观，质量更高。

在本实施例中，弹性件为弹簧价格低廉，使用寿命长。

如图1所示，缓冲圈避免夹持件突然受到推进机构的压力而发生变形。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
