一种蛋糕制作用可调节流量注料器的制作方法

本实用新型涉及糕点制作技术领域，具体为一种蛋糕制作用可调节流量注料器。

背景技术：

注料器是蛋糕制作时使必备的工具，用于向蛋糕模具中浇注蛋糕液，目前很多蛋糕制作店使用的注料器都是简单的烧杯式，直接向蛋糕模具中倒注蛋糕液，这种注料器容易使空气中的细菌进入注料器，使蛋糕液变质，同时这种注料器还容易使蛋糕液洒在模具外，造成蛋糕液的浪费，由于这种注料器的流量不好控制，在倒注时模具中蛋糕液的量不好掌控，容易使蛋糕液过多或过少，导致制作出来的蛋糕形状不同，影响蛋糕的售卖，为此，我们提出一种蛋糕制作用可调节流量注料器。

技术实现要素：

本实用新型的目的在于提供一种蛋糕制作用可调节流量注料器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种蛋糕制作用可调节流量注料器，包括盛料筒，所述盛料筒上端安装有防尘盖，所述防尘盖上开有通气孔，所述通气孔内套接有防尘海绵，所述防尘盖上端中心安装有手柄，所述盛料筒上套接有固定套，所述固定套上安装有连接杆一端，所述连接杆另一端含安装于底盘上端，所述盛料筒下端安装有漏斗，所述漏斗下端安装有流量调节装置；

所述流量调节装置包括第一导液管，所述第一导液管下端套接于连接管内上端，所述连接管内下端套接有第二导液管，所述连接管侧面安装有固定套，所述固定套与连接管内连通，所述固定套内螺接有螺杆。

优选的，所述盛料筒侧面安装有刻度帖。

优选的，所述通气孔数量为四个，且四个通气孔均匀开设于防尘盖上端。

优选的，所述连接杆数量为三个，且三个连接杆均匀安装于固定套上。

与现有技术相比，本实用新型的有益效果是：通过盛料筒上端安装有防尘盖，防尘盖上开有通气孔，使外部的空气能进入盛料筒内，防止蛋糕液变质，通过通气孔内套接有防尘海绵，防止灰尘通过通气孔进入盛料筒内，通过盛料筒上套接有固定套，固定套上安装有连接杆一端，连接杆另一端含安装于底盘上端，使模具能够在放在底盘内，防止浇注时蛋糕液洒在地面上，不好清理，通过第一导液管下端套接于连接管内上端，连接管内下端套接有第二导液管，连接管侧面安装有固定套，固定套与连接管内连通，固定套内螺接有螺杆，通过螺杆在固定套内移动，使蛋糕液通过第二导液管的流量改变。

附图说明

图1为本实用新型立体图；

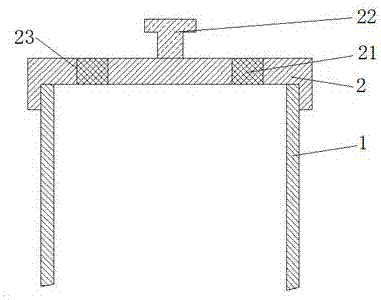

图2为本实用新型盛料筒上端处结构剖视图；

图3为本实用新型流量调节装置结构剖视图。

图中：1、盛料筒，11、刻度帖，2、防尘盖，21、通气孔，22、手柄，23、防尘海绵，3、漏斗，4、流量调节装置，41、第一导液管，42、连接管，43、第二导液管，44、螺纹杆套筒，45、螺杆，5、固定套，6、连接杆，7、底盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种蛋糕制作用可调节流量注料器，包括盛料筒1，所述盛料筒1上端安装有防尘盖2，所述防尘盖2上开有通气孔21，使外部的空气能进入盛料筒1内，防止蛋糕液变质，所述通气孔21内套接有防尘海绵23，防止灰尘通过通气孔21进入盛料筒1内，所述防尘盖2上端中心安装有手柄22，所述盛料筒1上套接有固定套5，所述固定套5上安装有连接杆6一端，所述连接杆6另一端含安装于底盘7上端，使模具能够在放在底盘7内，防止浇注时蛋糕液洒在地面上，不好清理，所述盛料筒1下端安装有漏斗3，所述漏斗3下端安装有流量调节装置4；

所述流量调节装置4包括第一导液管41，所述第一导液管41下端套接于连接管42内上端，所述连接管42内下端套接有第二导液管43，所述连接管42侧面安装有固定套5，所述固定套5与连接管42内连通，所述固定套5内螺接有螺杆45，通过螺杆45在固定套5内移动，使蛋糕液通过第二导液管43的流量改变。

具体而言，所述盛料筒1侧面安装有刻度帖11，使盛料筒1内蛋糕液的量便于观察。

具体而言，所述通气孔21数量为四个，且四个通气孔21均匀开设于防尘盖2上端，使空气能够大量进入盛料筒1内。

具体而言，所述连接杆6数量为三个，且三个连接杆6均匀安装于固定套5上，使注料器结构稳定。

工作原理：本实用新型在使用时，通过手柄22将防尘盖2从盛料筒1上端取下，将蛋糕液倒入盛料筒1内，在将防尘盖2盖在盛料筒1上端，将模具放在底盘7内第二导液管43下方，调节流量调节装置4，转动螺杆45，使螺杆45在固定套5内向右移动，使螺杆45在连接管42内横向阻挡的面积改变，从而使连接管42内蛋糕液的流量改变，随着模具内蛋糕液量的增加，将螺杆45在固定套5内向左移动，使连接管42内蛋糕液的流量逐渐调小，直至蛋糕液刚好盛满模具，将螺杆45旋转至连接管42内最左侧，使第二导液管43内不再有蛋糕液流出。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
