一种豆粉加湿机的制作方法

本实用新型涉及一种豆粉加湿机。

背景技术：

目前，豆粉食品加工厂需加湿后才能在使用，加水后再搅拌，使豆粉加水不均匀，使用过程中易出现成团和结疙瘩，使产品质量下降，成本高。

技术实现要素：

本实用新型要解决的问题是为了弥补现有的油炸锅不足，提供了一种具有多功能节能环保的一种豆粉加湿机。

本实用新型一种豆粉加湿机，其特征在于加湿机本体(1)上设有混合仓(2)和盖板(5)，混合仓(2)内设有通过轴承固定在其内的搅拌轴(3)，搅拌轴(3)一端连接着为其提供动力的电机(6)，搅拌轴(3)上设有对豆粉进行搅拌的搅拌棒(4)，搅拌轴(3)和搅拌棒(4)为中空的且相互连通，搅拌轴(3)另一端通过蒸气管(7)连接着存贮水蒸气的贮气罐(8)，搅拌棒(4)上设有小孔洞，水蒸气从贮气罐(8)出来通过蒸气管(7)、搅拌轴(3)和搅拌棒(4)上的小孔洞进入搅拌着的豆粉中。

本实用新型一种豆粉加湿机，其特征在于所述的混合仓(2)、搅拌轴(3)、搅拌棒(4)和盖板(5)为不锈钢材料制成。

本实用新型一种豆粉加湿机，其特征在于所述的搅拌轴(3)两端设有食品级的橡胶密封圈。

本实用新型一种豆粉加湿机，将豆粉放置在加湿机本体的混合仓内，开启电源使搅拌开启，开启水蒸气开关，水蒸气从贮气罐出来通过蒸气管、搅拌轴和搅拌棒上的小孔洞进入搅拌着的豆粉中，边搅拌边加入水蒸气，使豆粉加水均匀。本发明设计合理，结构简单、能方便的解决豆粉加湿的问题，使用方便。

附图说明

附图1为一种豆粉加湿机的整体结构示意图；

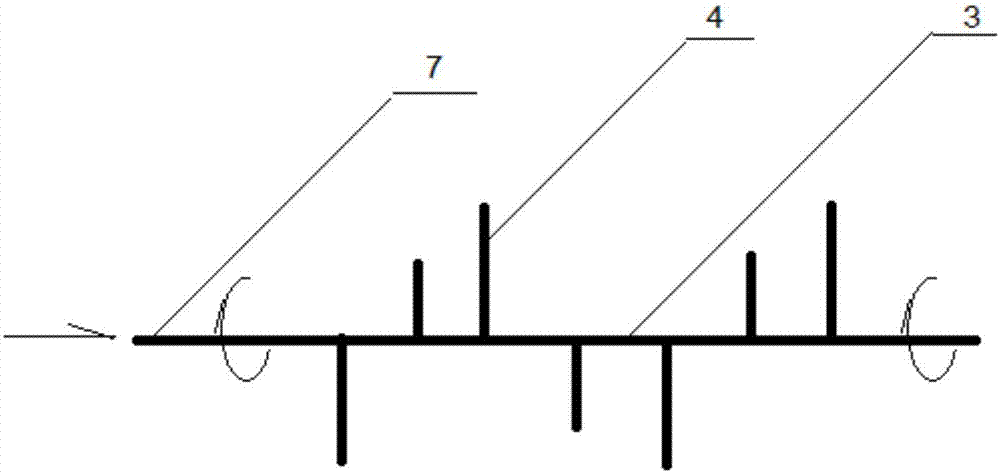

附图2为一种豆粉加湿机的搅拌轴结构示意图；

附图中：1-为加湿机本体；2-为混合仓；3-为搅拌轴；4-为搅拌棒；5-为盖板；6-为电机；7-为蒸气管；8-为贮气罐。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1：一种豆粉加湿机，加湿机本体1上设有混合仓2和盖板5，混合仓2内设有通过轴承固定在其内的搅拌轴3，搅拌轴3一端连接着为其提供动力的电机6上，搅拌轴3上设有对豆粉进行搅拌的搅拌棒4，搅拌轴3和搅拌棒4为中空的且相互连通，搅拌轴3另一端通过蒸气管7连接着存贮水蒸气的贮气罐8，搅拌棒4上设有小孔洞，水蒸气从贮气罐8出来通过蒸气管7、搅拌轴3和搅拌棒4上的小孔洞进入搅拌着的豆粉中。

实施例2：一种豆粉加湿机，加湿机本体1上设有混合仓2和盖板5，混合仓2内设有通过轴承固定在其内的搅拌轴3，搅拌轴3一端连接着为其提供动力的电机6上，搅拌轴3上设有对豆粉进行搅拌的搅拌棒4，搅拌轴3和搅拌棒4为中空的且相互连通，搅拌轴3另一端通过蒸气管7连接着存贮水蒸气的贮气罐8，搅拌棒4上设有小孔洞，水蒸气从贮气罐8出来通过蒸气管7、搅拌轴3和搅拌棒4上的小孔洞进入搅拌着的豆粉中。所述的混合仓2、搅拌轴3、搅拌棒4和盖板5为不锈钢材料制成。

实施例3：一种豆粉加湿机，加湿机本体1上设有混合仓2和盖板5，混合仓2内设有通过轴承固定在其内的搅拌轴3，搅拌轴3一端连接着为其提供动力的电机6上，搅拌轴3上设有对豆粉进行搅拌的搅拌棒4，搅拌轴3和搅拌棒4为中空的且相互连通，搅拌轴3另一端通过蒸气管7连接着存贮水蒸气的贮气罐8，搅拌棒4上设有小孔洞，水蒸气从贮气罐8出来通过蒸气管7、搅拌轴3和搅拌棒4上的小孔洞进入搅拌着的豆粉中。所述的混合仓2、搅拌轴3、搅拌棒4和盖板5为不锈钢材料制成。所述的搅拌轴3两端设有食品级的橡胶密封圈。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
