一种剥笋机的制作方法

本实用新型涉及一种剥笋装置，尤其涉及一种剥笋机。

背景技术：

笋子，是竹的幼芽，也称为笋。竹为多年生常绿草本植物，食用部分为初生、嫩肥、短壮的芽或鞭。笋子是我们经常食用的一种食材，主要食用部分是里面的笋肉部分，目前的主要剥除方法都是将外面的笋皮剥去，然后将内部的笋肉食用，但是目前的剥除方法都是采用人工进行剥皮处理，这种方式一是对人的手有一定的损伤，甚至在不注意的时候可能会损伤到手，二是手工处理较慢，影响了剥皮效率，因此很有必要对现有的方式进行改进。

技术实现要素：

本实用新型的目的针对现有技术中的缺陷，为此提供一种剥笋机,该剥笋机解决了现有的剥皮效率低，容易剥伤手等问题。

为实现上述目的，本实用新型采用的技术方案是：一种剥笋机，包括机体，机体的上面竖直设置有第一挡板和第二挡板，第一挡板上设置有与第一挡板平行的第一伸出杆和第二伸出杆，第一伸出杆伸出第二挡板，第一伸出杆的前端设置有两个沿着第一伸出杆方向延伸的圆杆，每个圆杆的前端设置有两个剥笋杆，剥笋杆的一端连接在圆杆的外圆面上，第二伸出杆的后端伸出第一挡板并设置有摇柄，所述第一伸出杆与所述第二伸出杆之间设置有齿轮。

进一步地，所述第一挡板与所述第二挡板之间设置有挡板盖。

进一步地，所述两个剥笋杆之间相对设置，所述剥笋杆的前端设置成尖状

进一步地，所述剥笋杆处于同一个平面上，相邻的两个剥笋杆之间的距离为2-3cm。

进一步地，所述机体上设置有圆筒，圆筒活动连接在机体上，所述圆筒与所述剥笋杆处于同一平面上。

有益效果：本实用新型的剥笋机通过在笋子置于剥笋杆中，然后转动摇柄，使得笋子皮被拉动起来，然后肉皮分离，笋子肉从其中脱落下来，该装置解决了人手工难剥、容易使得人手受伤、剥皮效率低等问题，且该装置制作简单、使用方便、成本低廉，适宜推广。

附图说明

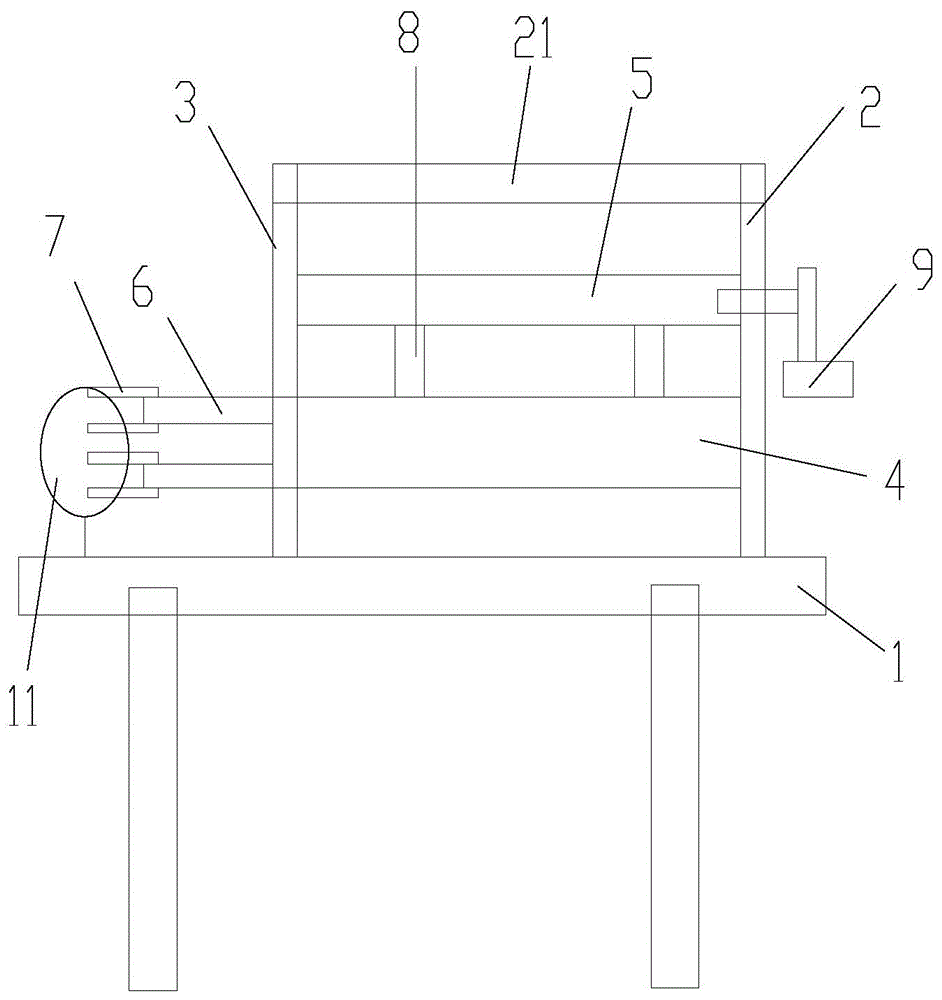

图1为本实用新型的结构示意图。

相关元件符号说明

机体1、有第一挡板2、第二挡板3、第一伸出杆4、第二伸出杆5、圆杆6、剥笋杆7、摇柄8、齿轮9、挡板盖21、圆筒11

具体实施方式

如图1所示，一种剥笋机，包括机体1，机体1的上面竖直设置有第一挡板2和第二挡板3，第一挡板2上设置有与第一挡板2平行的第一伸出杆4和第二伸出杆5，第一伸出杆4伸出第二挡板3，第一伸出杆4的前端设置有两个沿着第一伸出杆4方向延伸的圆杆6，每个圆杆6的前端设置有两个剥笋杆7，剥笋杆7的一端连接在圆杆6的外圆面上，第二伸出杆5的后端伸出第一挡板1并设置有摇柄8，第一伸出杆4与所述第二伸出杆5之间设置有齿轮9。

在一个实施例中，为了增加第一挡板与第二挡板之间的稳定性，第一挡板2与第二挡板3之间设置有挡板盖21。

在一个实施例中，为了方便剥笋杆伸入到笋子皮中，两个剥笋杆7之间相对设置，剥笋杆7的前端设置成尖状，四个剥笋杆处于同一个平面上，相邻的两个剥笋杆之间的距离为2-3cm，这种方式是为了方便笋子进入到两个圆杆上相邻的剥笋杆之间，也使得剥笋杆能方便的插入到笋子皮中。

在一个实施例中，为了方便笋子滑落，机体1上设置有圆筒11，圆筒11活动连接在机体1上，圆筒11与剥笋杆7处于同一平面上，这种结构防止笋子肉落入到机器上，一般笋子肉从圆筒中滑落，然后落入到接收装置中。

本实用新型的剥笋机通过在笋子置于剥笋杆中，然后转动摇柄，使得笋子皮被拉动起来，然后肉皮分离，笋子肉从其中脱落下来，该装置解决了人手工难剥、容易使得人手受伤、剥皮效率低等问题，且该装置制作简单、使用方便、成本低廉，适宜推广。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围。
