澳洲坚果破壳取仁机的制作方法

本实用新型涉及农产品加工设备，尤其是一种破壳率高，果仁破损率小的澳洲坚果破壳取仁机。

背景技术：

澳洲坚果属山龙眼科四季常绿乔木之果实，是热带亚热带作物。其果仁富含不饱和脂肪酸、蛋白质、碳水化合物、钙、磷、铁、B族维生素和维生素E，是受市场欢迎的食用干果。云南是澳洲坚果适宜种植区，全省现已种植250万亩，产量1万余吨。澳洲坚果具有坚硬的木质外壳，破壳取仁具有难度，目前无成熟、实用的破壳技术及设备，严重制约着澳洲坚果加工业的发展。

技术实现要素：

本实用新型所要解决的就是现有澳洲坚果无实用的破壳设备的问题，提供一种破壳率高，果仁破损率小的澳洲坚果破壳取仁机。

本实用新型的澳洲坚果破壳取仁机，其特征在于该取仁机包括机架、上辊对、下辊对、轴承座、主动电机以及传动部件，轴承座安装在机架上，上辊对平行设置在下辊对上方，上辊对与下辊对各包含两根平行的螺旋齿辊，每根螺旋齿辊均安装在轴承座上，螺旋齿辊、传动部件以及主动电机顺序连接；螺旋齿辊表面上螺旋设置有齿状条纹。

所述的传动部件包括主动轮组、被动轮组以及传动皮带，主动齿轮组包括一个主动齿轮和一个被动齿轮，被动轮组包括两个被动齿轮，主动齿轮安装在上辊对的其中一个螺旋齿辊的轴承上，三个被动齿轮安装在剩余三个螺旋齿辊的轴承上；主动齿轮和被动齿轮均为二级同轴齿轮，主动电机通过传动皮带与主动齿轮联动，主动齿轮通过传动皮带与上方另一个螺旋齿辊的被动齿轮联动，三个被动齿轮之间通过传动皮带连接、顺序联动。

所述的轴承座上还设置有间隙调整装置，间隙调整装置包括拉杆、拉板、球状螺母、限位杆、弹簧以及螺母；拉板焊接固定在每个轴承座上，拉板上设置螺孔；拉杆上设置螺纹，拉杆穿过机架上设置的孔，一端利用螺纹与拉板连接，另一端与球状螺母连接；限位杆水平穿过相邻的两个轴承座，限位杆的两端分别套有一个弹簧，弹簧外侧设置螺母，螺母通过螺纹安装在限位杆两端。

所述的机架上部设置有进料口、进料辊和进料电机，进料口呈倒梯形，进料辊设置在进料口内，进料电机安装在进料口外部，且与进料辊连接，带动进料辊转动。

在使用时，首先根据需要加工的澳洲坚果的尺寸，利用球状螺母和拉杆分别调整上辊对、下辊对的两根螺旋齿辊之间的基础间隙，然后调整限位杆两端的螺母，使弹簧受力即可，即可保证两对辊在弹簧力的作用下有一合适的浮动范围，又可得到加工物料所需的合适对辊间隙，之后开启加料电机，通过加料电机带动加料辊转动，提高进料效率，避免坚果在进料口堆积堵塞；之后开启主动电机，通过传动皮带带动四根螺旋齿辊做相向转动，利用螺旋齿辊上的螺旋齿状条纹挤压、剐蹭，破碎澳洲坚果的外壳，之后澳洲坚果的碎裂外壳和果仁从机架下方落下，最后通过人工分离即可。

本实用新型的澳洲坚果破壳取仁机，结构简单，设计科学，使用方便，通过拉杆限定螺旋齿辊之间的基础间隙，再利用限位杆提供一定的浮动范围，使得螺旋齿辊能够紧贴澳洲坚果，又具备一定自调整能力，以适应不同批次物料，保证破壳率；同时在辊面上螺旋设置有齿状条纹，利用齿状条纹挤压、破损澳洲坚果的外壳，破壳率高，壳仁分离好，核仁破损率低，整仁率高，澳洲坚果无需分级即可进行加工；通过设置进料辊，能均匀稳定地下料，达到合理的加工处理量，保证加工效果及质量。

附图说明

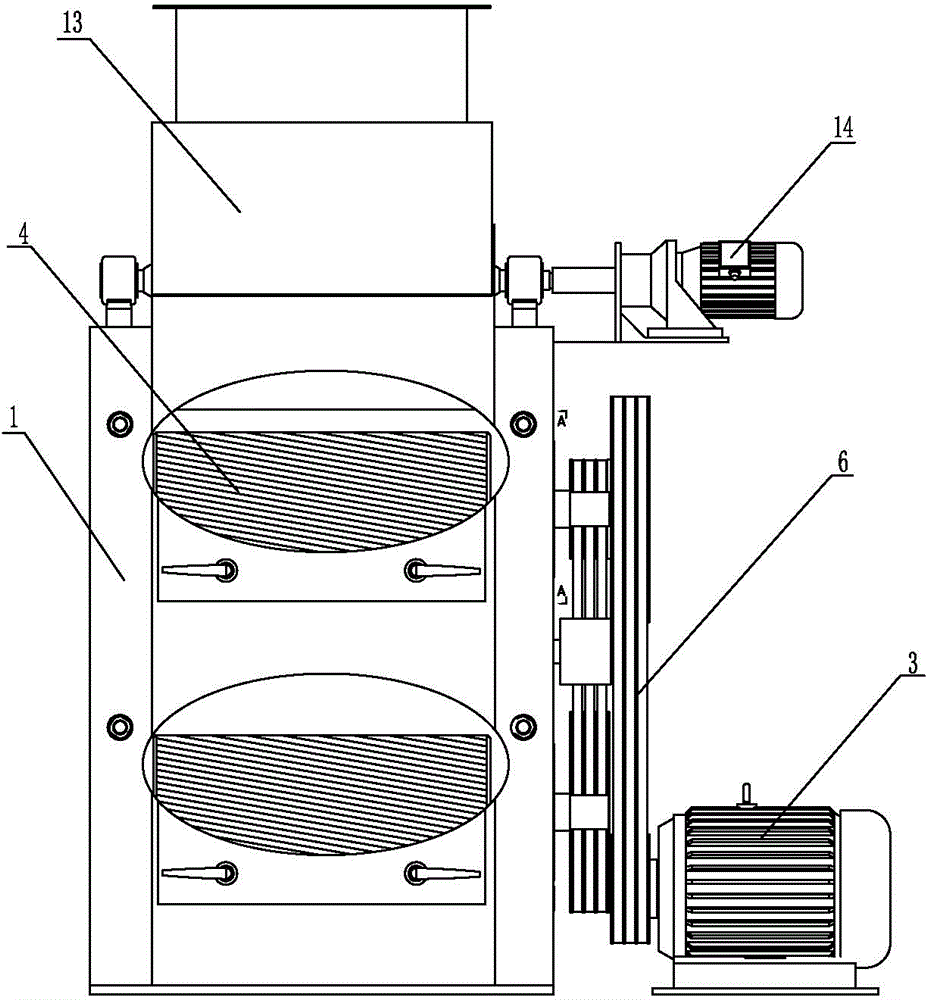

图1为本实用新型结构示意图。

图2为本实用新型侧面结构示意图。

图3为本实用新型间隙调整装置结构示意图。

图4为螺旋齿辊辊面结构示意图。

图5为齿状条纹放大图。

其中，机架1，轴承座2，主动电机3，螺旋齿辊4，齿状条纹5，传动皮带6，拉杆7，拉板8，球状螺母9，限位杆10，弹簧11，螺母12，进料口13，进料电机14。

具体实施方式

实施例1：一种澳洲坚果破壳取仁机，包括机架1、上辊对、下辊对、轴承座2、主动电机3以及传动部件，轴承座2安装在机架1上，上辊对平行设置在下辊对上方，上辊对与下辊对各包含两根平行的螺旋齿辊4，每根螺旋齿辊4均安装在轴承座2上，螺旋齿辊4、传动部件以及主动电机3顺序连接；螺旋齿辊4表面上螺旋设置有齿状条纹5。轴承座2上还设置有间隙调整装置，间隙调整装置包括拉杆7、拉板8、球状螺母9、限位杆10、弹簧11以及螺母12；拉板8焊接固定在每个轴承座2上，拉板8上设置螺孔；拉杆7上设置螺纹，拉杆7穿过机架1上设置的孔，一端利用螺纹与拉板8连接，另一端与球状螺母9连接；限位杆10水平穿过相邻的两个轴承座2，限位杆10的两端分别套有一个弹簧11，弹簧11外侧设置螺母12，螺母12通过螺纹安装在限位杆10两端。传动部件包括主动轮组、被动轮组以及传动皮带6，主动齿轮组包括一个主动齿轮和一个被动齿轮，被动轮组包括两个被动齿轮，主动齿轮安装在上辊对的其中一个螺旋齿辊4的轴承上，三个被动齿轮安装在剩余三个螺旋齿辊4的轴承上；主动齿轮和被动齿轮均为二级同轴齿轮，主动电机3通过传动皮带6与主动齿轮联动，主动齿轮通过传动皮带6与上方另一个螺旋齿辊4的被动齿轮联动，三个被动齿轮之间通过传动皮带6连接、顺序联动。机架1上部设置有进料口13、进料辊和进料电机14，进料口13呈倒梯形，进料辊设置在进料口13内，进料电机14安装在进料口13外部，且与进料辊连接，带动进料辊转动。

在使用时，首先根据需要加工的澳洲坚果的尺寸，利用球状螺母9和拉杆7分别调整上辊对、下辊对的两根螺旋齿辊4之间的基础间隙，然后调整限位杆10两端的螺母12，使弹簧11受力即可，即可保证两对辊在弹簧11力的作用下有一合适的浮动范围，又可得到加工物料所需的合适对辊间隙，之后开启加料电机，通过加料电机带动加料辊转动，提高进料效率，避免坚果在进料口13堆积堵塞；之后开启主动电机3，通过传动皮带6带动四根螺旋齿辊4做相向转动，利用螺旋齿辊4上的螺旋齿状条纹5挤压、剐蹭，破碎澳洲坚果的外壳，之后澳洲坚果的碎裂外壳和果仁从机架1下方落下，最后通过人工分离即可。
