一种膨化食品设备用电加热管的制作方法

本实用新型涉及食品加工技术领域，特别涉及一种膨化食品设备用电加热管。

背景技术：

电加热管是管状电热元件它是由金属管螺旋状电阻丝及结晶氧化镁粉等组成的。电加热管产品一般用优质进口不锈钢管、进口高温氧化镁粉、高品质电热丝等材料制成发热元件，用不锈钢制成其它结构部分，具有优良的整体性能，还有超长寿命，容易维修的特点，电加热管也应用于膨化食品的加工。

目前，市面上现有的膨化食品设备用电加热管，功能单一，不能生产不同形状的膨化食品，需要来回更换，影响加工效率，现有的膨化食品设备用电加热管没有切刀，需要人为切出料的食品，效率低增加劳动力。

因此，发明一种膨化食品设备用电加热管来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种膨化食品设备用电加热管，以解决上述背景技术中提出的现有的膨化食品设备用电加热管功能能单一，不能生产不同形状的食品，没有切刀加大成本增加劳动力的问题。

为实现上述目的，本实用新型提供如下技术方案：一种膨化食品设备用电加热管，包括箱体，所述箱体的底部固定连接有支撑架，所述箱体的背面固定连接有收集管，所述收集管的一端固定连接有收集箱，所述收集箱与支撑架固定连接，所述箱体的内部设有加热管、换型套管和外套管，所述换型套管位于外套管和加热管之间，所述外套管与加热管固定连接，所述换型套管的一侧与外套管贴合连接，所述换型套管的另一侧与加热管贴合连接，所述换型套管的一端固定连接有连接杆，所述连接杆的中部开设有通孔，所述通孔的内部设有销轴，所述销轴的中部固定连接有限位柱，所述限位柱的一侧固定连接有弹簧，所述弹簧的一端与通孔固定连接，所述加热管的中部开设有固定槽，所述箱体的内壁一侧中部固定连接有电机，所述电机轴的一端固定连接有联轴器，所述联轴器的一端固定连接有转轴，所述转轴的一端与加热管固定连接，所述箱体的内壁一侧上部固定连接有切刀，所述箱体的内壁顶端固定连接有收集口，所述收集口的上端固定连接有挡板。

可选的，所述加热管和外套管的表面均开设有出料口，所述加热管上的出料口与外套管上的出料口相对应，所述出料口有多个，多个所述出料口呈等间距排列。

可选的，所述固定槽与通孔相对应，所述通孔与销轴相适配，所述销轴与固定槽相适配。

可选的，所述换型套管的表面开设有四边形口和六边形口，所述四边形口和六边形口有多个，多个所述四边形口和六边形口呈等间距排列。

可选的，所述切刀与收集口相对应，所述收集口大于切刀的宽度。

可选的，所述箱体的表面开设有检修门，所述检修门的表面固定连接有把手。

可选的，所述收集管呈圆弧型，所述收集管与收集口相连通。

本实用新型的技术效果和优点：

1、本实用新型通过换型套管、弹簧、销轴和固定槽之间的配合设置，可以旋转换型套管来改变形状，避免了要改变形状，需要更换套管造成时间的浪费和影响工作效率的问题。

2、本实用新型通过电机、联轴器、转轴、切刀和收集口之间的配合设置，可以自动收集成品，避免了需要人力收集，节省了时间，提高了工作效率，降低了成本较少了劳动力。

附图说明

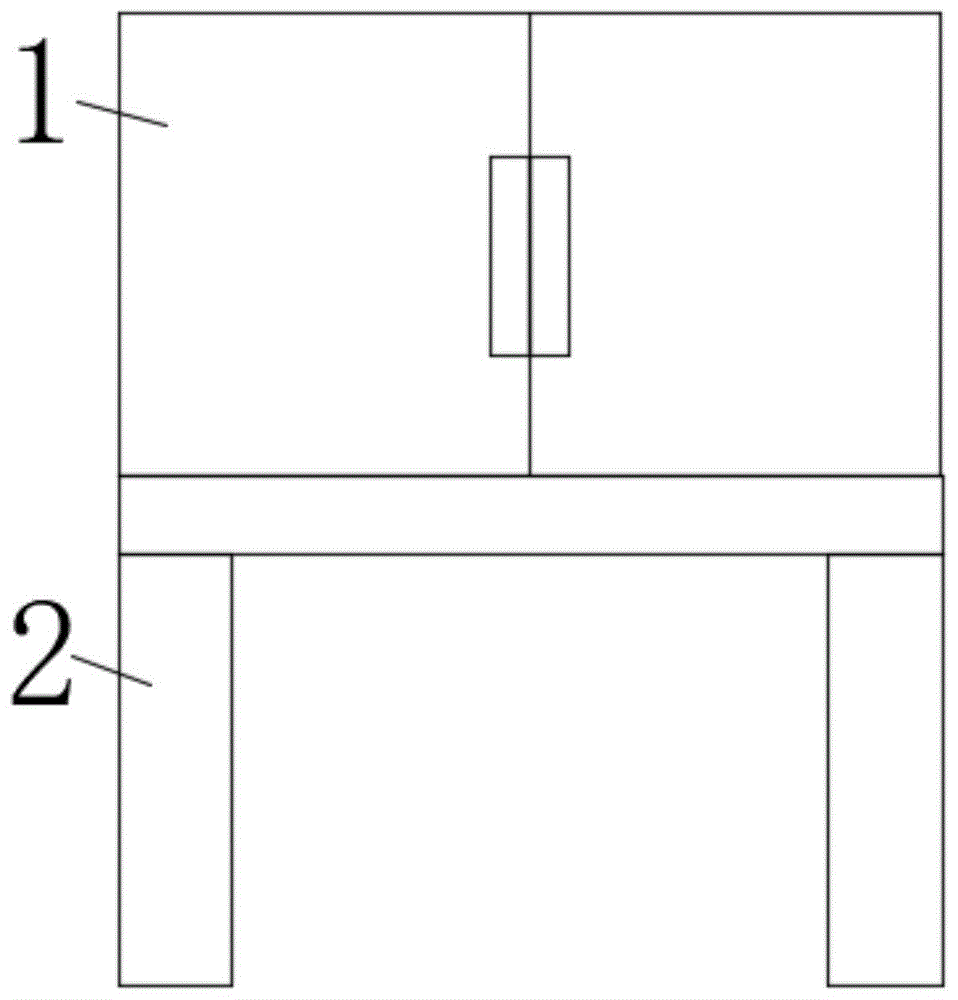

图1为本实用新型结构的主视示意图；

图2为本实用新型结构的主视剖面示意图；

图3为本实用新型结构的侧视剖面示意图；

图4为本实用新型换型套管结构的放大示意图；

图5为本实用新型图2中a出结构的放大示意图。

图中：1、箱体；2、支撑架；3、电机；4、联轴器；5、转轴；6、切刀；7、收集口；8、外套管；9、换型套管；10、出料口；11、加热管；12、四边形口；13、六边形口；14、挡板；15、收集管；16、收集箱；17、连接杆；18、弹簧；19、销轴；20、通孔；21、固定槽；22、限位柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

本实用新型提供了如图1-5所示的一种膨化食品设备用电加热管，包括箱体1，箱体1的表面开设有检修门，检修门的表面固定连接有把手，箱体1的底部固定连接有支撑架2，箱体1的背面固定连接有收集管15，收集管15的一端固定连接有收集箱16，收集箱16与支撑架2固定连接，箱体1的内部设有加热管11、换型套管9和外套管8，加热管11和外套管8的表面均开设有出料口10，加热管11上的出料口10与外套管8上的出料口10相对应，出料口10有多个，多个出料口10呈等间距排列，换型套管9位于外套管8和加热管11之间，换型套管9的表面开设有四边形口12和六边形口13，四边形口12和六边形口13有多个，多个四边形口12和六边形口13呈等间距排列，外套管8与加热管11固定连接，换型套管9的一侧与外套管8贴合连接，换型套管9的另一侧与加热管11贴合连接，换型套管9的一端固定连接有连接杆17，连接杆17的中部开设有通孔20，通孔20的内部设有销轴19，销轴19的中部固定连接有限位柱22，限位柱22的一侧固定连接有弹簧18，弹簧18的一端与通孔20固定连接，加热管11的中部开设有固定槽21，固定槽21与通孔20相对应，通孔20与销轴19相适配，销轴19与固定槽21相适配，通过换型套管9、弹簧18、销轴19和固定槽21之间的配合设置，可以旋转换型套管9来改变形状，避免了要改变形状，需要更换套管造成时间的浪费和影响工作效率的问题，箱体1的内壁一侧中部固定连接有电机3，电机3轴的一端固定连接有联轴器4，联轴器4的一端固定连接有转轴5，转轴5的一端与加热管11固定连接，箱体1的内壁一侧上部固定连接有切刀6，箱体1的内壁顶端固定连接有收集口7，收集口7的上端固定连接有挡板14，防止被切过的膨化食品飞溅，切刀6与收集口7相对应，收集口7大于切刀6的宽度，收集管15呈圆弧型，收集管15与收集口7相连通，通过电机3、联轴器4、转轴5、切刀6和收集口7之间的配合设置，可以自动收集成品，避免了需要人力收集，节省了时间，提高了工作效率，降低了成本较少了劳动力。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

本实用工作原理：在使用时，将膨化食品设备用电加热管11摆放到适当的位置，固定支撑架2，向加热管11的内部加入生产原料，生产原料通过出料口10挤出，启动电机3，电机3转动，电机3的轴转动带动联轴器4转动，联轴器4转动带动转轴5转动，转轴5转动带动加热管11转动，加热管11转动带动被挤出的膨化食品转动，膨化食品通过切刀6被切入收集口7里面，收集口7将膨化食品通过收集管15进入到收集箱16内，在生产不同形状的膨化食品时，握住销轴19，向上拔销轴19，销轴19带动限位柱22向上移动，限位柱22向上移动挤压弹簧18，将销轴19拔出固定槽21，用力推动连接杆17，连接杆17带动换型套管9旋转，旋转到要生产的图形，将销轴19对准固定槽21，松开销轴19，弹簧18的弹力向下推动限位柱22，限位柱22带动销轴19向下移动，销轴19向下移动进入固定槽21对换型套管9进行固定。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
