一种发酵效果好的茶叶发酵机的制作方法

本技术涉及茶叶生产，特别涉及一种发酵效果好的茶叶发酵机。

背景技术：

1、公开号为cn209031058u的申请文件公开了一种茶叶发酵机，包括罐体、转动轴、转动电机、盛放盘体、翻动结构、温湿度调整装置和中控装置。本实用新型中控装置用于控制转动电机的启闭、转速、转动方向，进而使转动轴带动盛放盘体、茶叶转动、接受蒸汽喷淋，使翻动结构翻动茶叶，使茶叶受热均匀，提高发酵品质。中控装置控制温湿度调整装置调整罐体内温度、湿度，使其更适宜茶叶发酵作业。

2、但是上述茶叶发酵机在使用时，由于其盛放茶叶的盛放盘体为固定安装于茶叶发酵机的内部，导致在取放茶叶时不方便，特别是在取出茶叶时，难以集中进行下料，造成茶叶发酵效率的降低，为此，我们提出一种发酵效果好的茶叶发酵机。

技术实现思路

1、本实用新型的目的在于能够提供一种发酵效果好的茶叶发酵机，解决现有部分茶叶发酵机难以取放茶叶的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种发酵效果好的茶叶发酵机，包括：

3、底板，顶部固定安装有发酵箱，发酵箱的内侧底部固定安装有液压杆，液压杆的自由端固定安装有升降板，升降板的顶部转动安装有转板；

4、加湿机构，设置于底板的顶部，加湿机构用于控制发酵箱内的湿度；

5、转动机构，设置于转板的顶部，转动机构包括电机，发酵箱的内部设置有两组盛放框，两组盛放框上各设置有一组透气网，发酵箱的顶部固定安装有电机。

6、优选的，所述转动机构还包括凹模、凸模和限位杆，两组盛放框的内侧底部各固定安装有一组凸模，两组凸模的顶部各固定安装有两组限位杆，一组盛放框搭载于转板的顶部，发酵箱的内部设置有两组凹模，一组凹模转动安装于发酵箱的内侧顶部，另一组凹模固定安装于另一组盛放框的底部，一组盛放框上的凸模和限位杆均与另一组凹模的内壁相贴合，电机的转轴与凹模传动连接。

7、优选的，所述加湿机构包括水箱、水泵、进水管、注水盖、安装板和雾化喷嘴，底板的顶部固定安装有水箱，水箱的内侧底部固定安装有水泵，水泵的顶部固定安装有进水管，水箱的顶部固定安装有注水盖，注水盖与水箱的内部相通，发酵箱的一侧内壁固定安装有安装板，安装板上固定安装有至少为两组的雾化喷嘴，进水管的一端与水泵的输出端固定连接，进水管的另一端与每组雾化喷嘴的内部相通。

8、优选的，所述发酵箱的顶部固定安装有热风机，发酵箱的内侧顶部固定安装有环形出风板，热风机的输出端与环形出风板的内部相通。

9、优选的，所述发酵箱的前侧开设有取放洞口，取放洞口处铰接安装有箱门。

10、优选的，所述发酵箱的后侧内壁上固定安装有温湿度监测模块。

11、优选的，所述发酵箱的另一侧内壁固定安装有两组连接板，两组连接板上各固定安装有至少为两组的翻动杆。

12、与现有技术相比，本实用新型的有益效果是：

13、(1)、该发酵效果好的茶叶发酵机，通过盛放框、透气网和转动机构的配合，一方面能够带动盛放框内的茶叶转动并配合连接板和翻动杆进行翻搅，另一方面还能够将盛放框从发酵箱内取出，方便取放发酵的茶叶，解决了现有部分茶叶发酵机在使用时，由于其盛放茶叶的盛放盘体为固定安装于茶叶发酵机的内部，导致在取放茶叶时不方便，特别是在取出茶叶时，难以集中进行下料，造成茶叶发酵效率的降低的问题，提高了装置的上下料效率，提升了装置的实用性。

14、(2)、该发酵效果好的茶叶发酵机，通过加湿机构和热风机的配合，能够对发酵箱内的湿度以及温度进行控制，以便能够适应茶叶发酵的环境，保证茶叶能够高效的发酵，避免茶叶发酵温湿度过度造成茶叶质量降低，保证了茶叶发酵机的使用效果，有利于茶叶发酵机的推广和使用。

技术特征：

1.一种发酵效果好的茶叶发酵机，其特征在于，包括：

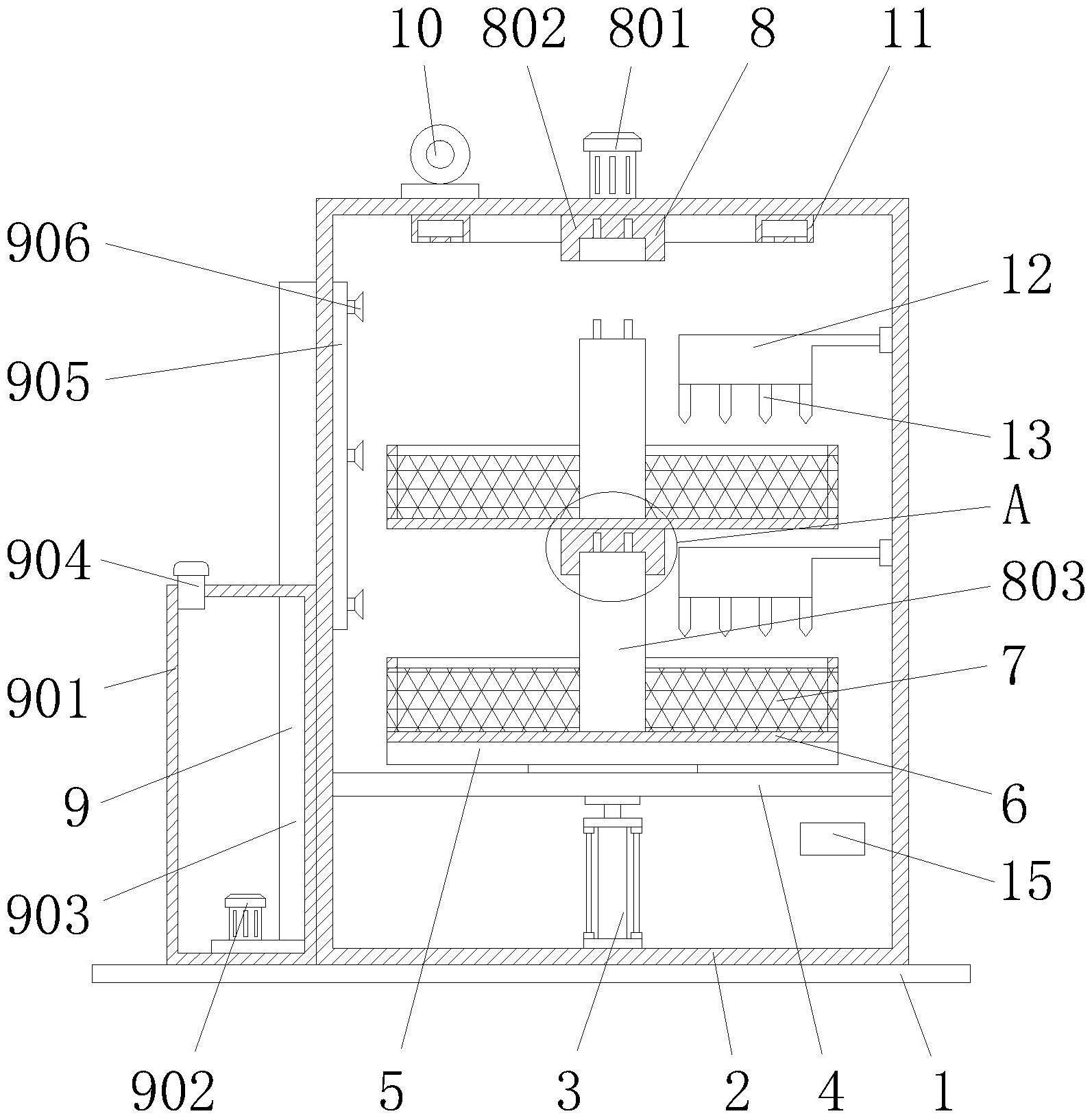

2.根据权利要求1所述的一种发酵效果好的茶叶发酵机，其特征在于：所述转动机构(8)还包括凹模(802)、凸模(803)和限位杆(804)，两组盛放框(6)的内侧底部各固定安装有一组凸模(803)，两组凸模(803)的顶部各固定安装有两组限位杆(804)，一组盛放框(6)搭载于转板(5)的顶部，发酵箱(2)的内部设置有两组凹模(802)，一组凹模(802)转动安装于发酵箱(2)的内侧顶部，另一组凹模(802)固定安装于另一组盛放框(6)的底部，一组盛放框(6)上的凸模(803)和限位杆(804)均与另一组凹模(802)的内壁相贴合，电机(801)的转轴与凹模(802)传动连接。

3.根据权利要求2所述的一种发酵效果好的茶叶发酵机，其特征在于：所述加湿机构(9)包括水箱(901)、水泵(902)、进水管(903)、注水盖(904)、安装板(905)和雾化喷嘴(906)，底板(1)的顶部固定安装有水箱(901)，水箱(901)的内侧底部固定安装有水泵(902)，水泵(902)的顶部固定安装有进水管(903)，水箱(901)的顶部固定安装有注水盖(904)，注水盖(904)与水箱(901)的内部相通，发酵箱(2)的一侧内壁固定安装有安装板(905)，安装板(905)上固定安装有至少为两组的雾化喷嘴(906)，进水管(903)的一端与水泵(902)的输出端固定连接，进水管(903)的另一端与每组雾化喷嘴(906)的内部相通。

4.根据权利要求3所述的一种发酵效果好的茶叶发酵机，其特征在于：所述发酵箱(2)的顶部固定安装有热风机(10)，发酵箱(2)的内侧顶部固定安装有环形出风板(11)，热风机(10)的输出端与环形出风板(11)的内部相通。

5.根据权利要求4所述的一种发酵效果好的茶叶发酵机，其特征在于：所述发酵箱(2)的前侧开设有取放洞口，取放洞口处铰接安装有箱门(14)。

6.根据权利要求5所述的一种发酵效果好的茶叶发酵机，其特征在于：所述发酵箱(2)的后侧内壁上固定安装有温湿度监测模块(15)。

7.根据权利要求6所述的一种发酵效果好的茶叶发酵机，其特征在于：所述发酵箱(2)的另一侧内壁固定安装有两组连接板(12)，两组连接板(12)上各固定安装有至少为两组的翻动杆(13)。

技术总结
本技术公开了一种发酵效果好的茶叶发酵机，涉及茶叶生产技术领域。该发酵效果好的茶叶发酵机，包括底板、加湿机构和转动机构，底板的顶部固定安装有发酵箱，发酵箱的内侧底部固定安装有液压杆，液压杆的自由端固定安装有升降板，升降板的顶部转动安装有转板，转动机构设置于转板的顶部，转动机构包括电机，发酵箱的内部设置有两组盛放框。该发酵效果好的茶叶发酵机，通过盛放框、透气网和转动机构的配合，一方面能够带动盛放框内的茶叶转动并配合连接板和翻动杆进行翻搅，另一方面还能够将盛放框从发酵箱内取出，方便取放发酵的茶叶，提高了装置的上下料效率，提升了装置的实用性。

技术研发人员：孔雪梅,马跃能,杨力,马梦竹,张天兰,张文良,孟天云,马钱
受保护的技术使用者：云县惠民茶业有限公司
技术研发日：20221229
技术公布日：2024/1/12
