一种红茶萎凋用茶叶摊平装置的制作方法

本技术涉及摊平设备，具体为一种红茶萎凋用茶叶摊平装置。

背景技术：

1、红茶，红茶在加工过程中发生以茶多酚酶促氧化为中心的化学反应，鲜叶成分变化较大。萎凋，别称萎雕，在一定的温度、湿度条件下均匀摊放，使适度促进鲜叶酶的活性，内含物质发生适度物理、化学变化，散发部分水分，使茎、叶萎蔫，色泽暗绿，青草气散失。

2、红茶茶叶在生产加工的过程性需要对其进行萎凋。

3、例如公告号为cn216674563u的中国授权专利(一种茶叶摊平装置)：包括支架和横板，所述支架之间滑动连接有横板，且横板底面焊接有吊杆，并且吊杆底面焊接有套环。有益效果：本实用新型采用了驱动电机、转动轴、套筒和均料杆，在对茶叶进行摊平时，可启动驱动电机，驱动电机通过主轴带动第一伞齿轮转动，进而带动啮合的第二伞齿轮转动，进而带动转动轴和套筒转动，带动均料杆转动，通过万向轮可推行本装置，移动中的套筒推开成堆的茶叶，而后转动中的均料杆分散茶叶，从而起到摊平的作用，相对于传统的手工摊平，本装置采用电动摊平，摊平速度更快，更加省力方便，同时，均料杆采用橡胶材质，对茶叶损伤小，减少摊平过程中茶叶的破损率，使用更加安全。

4、上述现有技术中在对茶叶进行摊平的工作时，由于茶叶叶体较细，呈卷尖状态，堆积时相互产生限位拉扯，位于上端的茶叶被摊平推动的同时将下方的茶叶连带而起，进而造成摊平均匀度较差，为此提出一种红茶萎凋用茶叶摊平装置。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种红茶萎凋用茶叶摊平装置，以解决上述背景技术中提出的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种红茶萎凋用茶叶摊平装置，包括固定槽板，所述固定槽板的下端安装有四个呈矩形阵列均匀分布的振动电机，所述固定槽板下端的四角处均安装有阻尼弹簧，四个所述阻尼弹簧的下端安装有固定块，四个所述固定块外部的一侧均设置有固定立柱，所述固定立柱内部上端的一侧安装有升降机构，所述升降机构的上端安装有固定侧板，且固定侧板设置有两个，所述固定侧板外部的一侧安装有固定侧轨，所述固定侧轨的外部安装有移动机构，所述移动机构的外部安装有驱动电机，所述驱动电机的输出端安装有固定套管，所述固定套管的外部安装有若干沿环形均匀分布的连接杆，所述连接杆外部的一端安装有摊平杆。

5、优选的，所述振动电机与固定槽板固定连接。

6、优选的，所述连接杆与固定套管固定连接。

7、优选的，所述摊平杆与连接杆固定连接。

8、优选的，所述固定立柱下端的内部设置有底槽，且底槽与固定立柱一体成型。

9、优选的，所述底槽的内部安装有万向轮。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种红茶萎凋用茶叶摊平装置，具备以下有益效果：

12、1、将需要摊平的茶叶放置在收纳盒中，将收纳盒放置在固定槽板上端，启动振动电机产生振动，通过固定槽板将振动传递给收纳盒，使得收纳盒中的茶叶在振动下发生分离，通过升降机构改变固定套管的位置，启动驱动电机使得固定套管转动，摊平杆随着固定套管转动对茶叶进行摊平工作，启动移动机构使得固定套管移动，增加摊平范围，以此方式解决了背景技术中提出现有技术在对茶叶摊平时由于茶叶相互拉扯导致摊平不够均匀的问题；

13、2、通过阻尼弹簧使得固定槽板独立发生振动，相对于硬性连接，该方式减少了对振动传递的消耗，通过万向轮使得摊平装置的移动更加方便快捷。

技术特征：

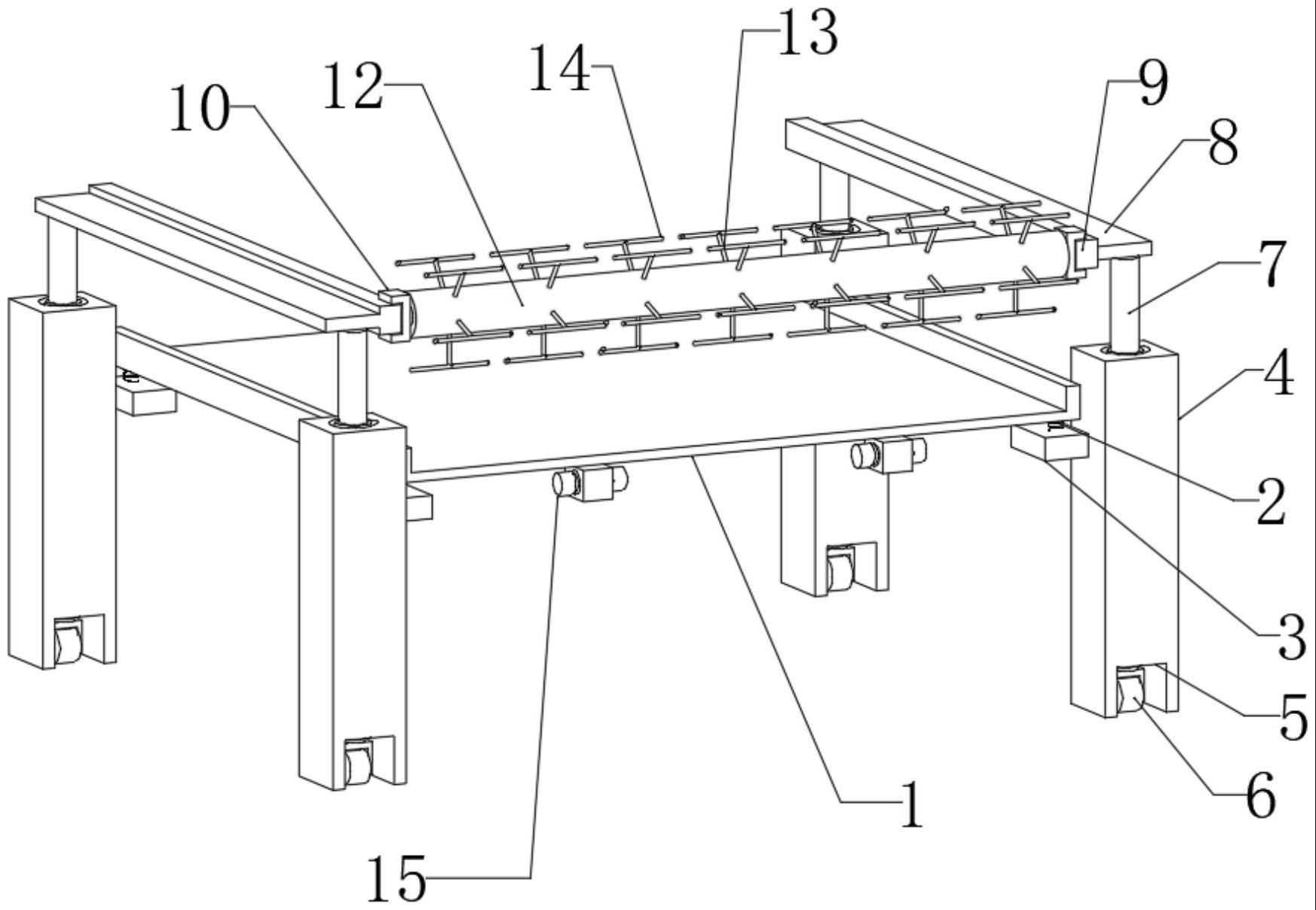

1.一种红茶萎凋用茶叶摊平装置，其特征在于：包括固定槽板(1)，所述固定槽板(1)的下端安装有四个呈矩形阵列均匀分布的振动电机(15)，所述固定槽板(1)下端的四角处均安装有阻尼弹簧(2)，四个所述阻尼弹簧(2)的下端安装有固定块(3)，四个所述固定块(3)外部的一侧均设置有固定立柱(4)，所述固定立柱(4)内部上端的一侧安装有升降机构(7)，所述升降机构(7)的上端安装有固定侧板(8)，且固定侧板(8)设置有两个，所述固定侧板(8)外部的一侧安装有固定侧轨(9)，所述固定侧轨(9)的外部安装有移动机构(10)，所述移动机构(10)的外部安装有驱动电机(11)，所述驱动电机(11)的输出端安装有固定套管(12)，所述固定套管(12)的外部安装有若干沿环形均匀分布的连接杆(13)，所述连接杆(13)外部的一端安装有摊平杆(14)。

2.根据权利要求1所述的一种红茶萎凋用茶叶摊平装置，其特征在于：所述振动电机(15)与固定槽板(1)固定连接。

3.根据权利要求1所述的一种红茶萎凋用茶叶摊平装置，其特征在于：所述连接杆(13)与固定套管(12)固定连接。

4.根据权利要求1所述的一种红茶萎凋用茶叶摊平装置，其特征在于：所述摊平杆(14)与连接杆(13)固定连接。

5.根据权利要求1所述的一种红茶萎凋用茶叶摊平装置，其特征在于：所述固定立柱(4)下端的内部设置有底槽(5)，且底槽(5)与固定立柱(4)一体成型。

6.根据权利要求5所述的一种红茶萎凋用茶叶摊平装置，其特征在于：所述底槽(5)的内部安装有万向轮(6)。

技术总结
本技术涉及摊平设备技术领域，且公开了一种红茶萎凋用茶叶摊平装置，包括固定槽板，所述固定槽板的下端安装有四个呈矩形阵列均匀分布的振动电机，所述固定槽板下端的四角处均安装有阻尼弹簧，四个所述阻尼弹簧的下端安装有固定块，四个所述固定块外部的一侧均设置有固定立柱，所述固定立柱内部上端的一侧安装有升降机构，所述升降机构的上端安装有固定侧板，所述固定侧板外部的一侧安装有固定侧轨，所述固定侧轨的外部安装有移动机构，所述移动机构的外部安装有驱动电机，所述驱动电机的输出端安装有固定套管。通过在固定槽板的下端安装振动电机，振动电机产生振动促进茶叶的分离。

技术研发人员：谭琼,陈震华,陈泽敏,陈晓滨
受保护的技术使用者：里森食品（广州）有限公司
技术研发日：20230213
技术公布日：2024/1/12
