一种肉制品蒸煮设备的制作方法

本技术涉及蒸煮设备，具体为一种肉制品蒸煮设备。

背景技术：

1、所有的用畜禽肉为主要原料，经调味制作的熟肉制成品或半成品，不因加工工艺不同而异，均称为肉制品。在肉制品加工生产的过程中，通常会对肉制品进行蒸煮，便于对肉制品进行调味蒸熟，便于后期食用。

2、肉制品进行蒸煮时，会将肉制品放置在蒸屉中，再将蒸屉放入至蒸煮桶内进行蒸煮操作，在蒸煮的过程中蒸屉会始终处于高温状态，但现有的蒸屉两旁没有设置把手，故当肉制品蒸煮完成后，无法方便、快捷的将蒸屉进行拿取操作，且现有的蒸屉大多为单层设计，从而导致存放肉制品的数量有限，故需要根据上述问题进行相应的改进。

技术实现思路

1、本实用新型的目的在于提供一种肉制品蒸煮设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种肉制品蒸煮设备，包括蒸煮桶，所述蒸煮桶的顶端靠两侧的位置均开设有放置槽，且蒸煮桶的顶端开设有环形槽，两组所述放置槽的内部均放置有延伸板，且两组延伸板的对应一端分别与蒸屉的外表面对应位置相安装，所述蒸屉的内壁安装有支撑环，且支撑环的顶面放置有蒸板，所述蒸板的顶端靠中间的位置安装有握把。

3、优选的，两组所述延伸板的大小相等，且两组延伸板的顶端均安装有手持杆。

4、优选的，两组所述放置槽的大小相等，且两组放置槽均与环形槽相连通设置。

5、优选的，两组所述延伸板的宽度大小分别与对应放置槽的对应两侧内壁之间的距离大小相适配。

6、优选的，所述环形槽的底端内壁与锅盖的底端相搭接，且锅盖的顶端安装有提手，所述锅盖的外径大小与环形槽的内径大小相适配。

7、与现有技术相比，本实用新型的有益效果是：

8、通过放置槽、环形槽、蒸屉、延伸板、手持杆、支撑环、蒸板和握把等零部件设置可有效的解决了现有的蒸屉两旁没有设置把手，故当肉制品蒸煮完成后，无法方便、快捷的将蒸屉进行拿取操作，且现有的蒸屉大多为单层设计，从而导致存放肉制品的数量有限的问题。

技术特征：

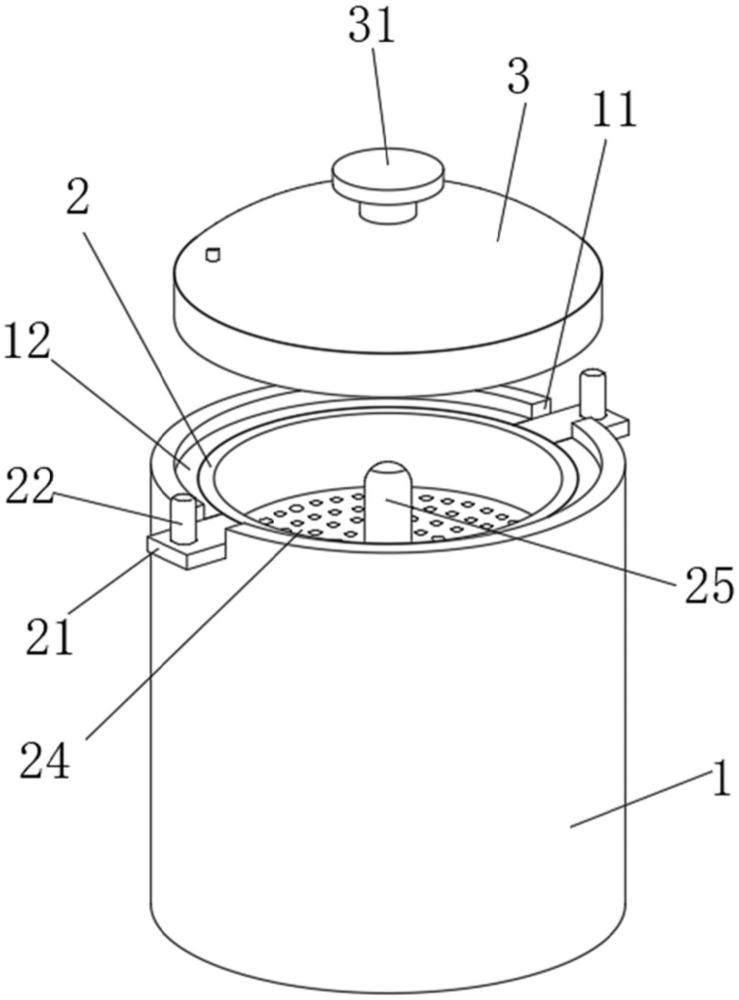

1.一种肉制品蒸煮设备，包括蒸煮桶(1)，其特征在于：所述蒸煮桶(1)的顶端靠两侧的位置均开设有放置槽(11)，且蒸煮桶(1)的顶端开设有环形槽(12)，两组所述放置槽(11)的内部均放置有延伸板(21)，且两组延伸板(21)的对应一端分别与蒸屉(2)的外表面对应位置相安装，所述蒸屉(2)的内壁安装有支撑环(23)，且支撑环(23)的顶面放置有蒸板(24)，所述蒸板(24)的顶端靠中间的位置安装有握把(25)。

2.根据权利要求1所述的一种肉制品蒸煮设备，其特征在于：两组所述延伸板(21)的大小相等，且两组延伸板(21)的顶端均安装有手持杆(22)。

3.根据权利要求1所述的一种肉制品蒸煮设备，其特征在于：两组所述放置槽(11)的大小相等，且两组放置槽(11)均与环形槽(12)相连通设置。

4.根据权利要求1所述的一种肉制品蒸煮设备，其特征在于：两组所述延伸板(21)的宽度大小分别与对应放置槽(11)的对应两侧内壁之间的距离大小相适配。

5.根据权利要求1所述的一种肉制品蒸煮设备，其特征在于：所述环形槽(12)的底端内壁与锅盖(3)的底端相搭接，且锅盖(3)的顶端安装有提手(31)，所述锅盖(3)的外径大小与环形槽(12)的内径大小相适配。

技术总结
本技术涉及蒸煮设备技术领域，具体为一种肉制品蒸煮设备，包括蒸煮桶，所述蒸煮桶的顶端靠两侧的位置均开设有放置槽，且蒸煮桶的顶端开设有环形槽，两组所述放置槽的内部均放置有延伸板，且两组延伸板的对应一端分别与蒸屉的外表面对应位置相安装，所述蒸屉的内壁安装有支撑环，且支撑环的顶面放置有蒸板，所述蒸板的顶端靠中间的位置安装有握把。通过放置槽、环形槽、蒸屉、延伸板、手持杆、支撑环、蒸板和握把等零部件设置可有效的解决了现有的蒸屉两旁没有设置把手，故当肉制品蒸煮完成后，无法方便、快捷的将蒸屉进行拿取操作，且现有的蒸屉大多为单层设计，从而导致存放肉制品的数量有限的问题。

技术研发人员：薛金亮,钱红军,章清,卞欣钰,田金兰,邓红,邵代芹,张许果
受保护的技术使用者：常州冰拓食品有限公司
技术研发日：20231129
技术公布日：2024/7/25
