一种太阳能暖脚鞋的制作方法

本发明涉及生活用品领域，尤其涉及针对加热鞋提出的改进。

背景技术：

在冬天，很多人尤其是体质较弱的人十分惧怕寒冷，而脚作为离心脏最远的且穴位最多的器官，日常的防护、保暖显得更为重要。对此，国家局于2013年9月25日公布了一份名为“一种电加热鞋”、申请号为“201310256415.0”的中国发明专利申请，该案中提出了一种以加热鞋垫的方式对脚部进行防护保暖的技术方案。然而，此类技术方案仅从脚底加热，无法从源头上进行保暖防护，使得穿戴后仅脚底温热，脚面依旧十分寒冷，使用效果极差。

技术实现要素：

本发明针对以上问题，提出了一种结构精巧、稳定性好且保暖效果好，穿戴后可从源头上进行防护保暖的新型暖脚鞋。

本发明的技术方案为：包括鞋底、鞋面和鞋带，所述鞋面固定连接在鞋底上，所述鞋带绕设在鞋面上；其特征在于，所述暖脚鞋还包括太阳能电池组一和太阳能电池组二，所述鞋面具有鞋头部和鞋跟部，所述太阳能电池组一可拆卸的连接在鞋头部的顶面上，所述太阳能电池组二可拆卸的连接在鞋跟部的侧表面上；

所述鞋底还开设有与太阳能电池组一、太阳能电池组二均保持连通的正极接孔和负极接孔；

所述鞋带由内向外依次由电阻丝、隔热层和防水层组成，且鞋带的两端分别设有正极接头和负极接头。

所述正极接孔和负极接孔的孔口均固定连接有封口膜，所述封口膜中部开设有十字形切口。

所述太阳能电池组一和太阳能电池组二的表面上均包覆有保护膜。

所述鞋带外还包覆有网面状的耐磨层。

本发明在穿戴后可将鞋带打结完毕后，将其端头处的正极接头、负极接头分别插入鞋底中的正极接孔以及负极接孔中，从而使得太阳能电池组一和太阳能电池组二逐步放电并加热鞋带，从而从源头处（冷空气进入位置）进行防护保暖，进而使得鞋内整体进行保温发热，具有保暖效果好、稳定性好的特点，有效解决了现有技术中存在的脚底热脚面冷的问题。

附图说明

图1是本发明的结构示意图，

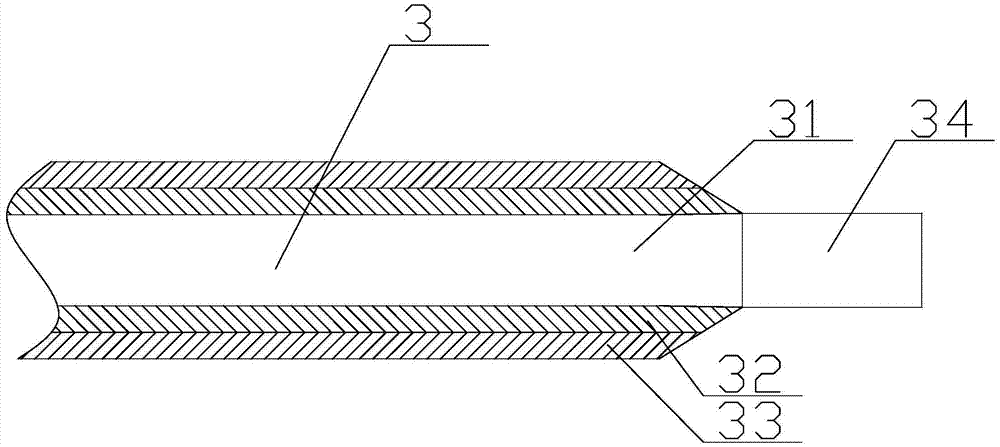

图2是本发明中鞋带的结构示意图，

图3是本发明中正极接孔的结构示意图；

图中1是鞋底，11是正极接孔，13是封口膜，130是切口，2是鞋面，3是鞋带，31是电阻丝，32是隔热层，33是防水层，34是正极接头，4是太阳能电池组一，5是太阳能电池组二。

具体实施方式

本发明如图1-3所示，包括鞋底1、鞋面2和鞋带3，所述鞋面2固定连接在鞋底1上，所述鞋带3绕设在鞋面2上；所述暖脚鞋还包括太阳能电池组一4和太阳能电池组二5，所述鞋面2具有鞋头部和鞋跟部，所述太阳能电池组一4可拆卸的连接在鞋头部的顶面上，所述太阳能电池组二5可拆卸的连接在鞋跟部的侧表面上；这样，即可在穿戴后通过阳光对太阳能电池组一以及太阳能电池组二充电；

所述鞋底1还开设有与太阳能电池组一4、太阳能电池组二5均保持连通的正极接孔11和负极接孔；

所述鞋带3由内向外依次由电阻丝31、隔热层32和防水层33组成，且鞋带的两端分别设有正极接头34和负极接头。本发明在穿戴后可将鞋带打结完毕后，将其端头处的正极接头、负极接头分别插入鞋底中的正极接孔以及负极接孔中，从而使得太阳能电池组一和太阳能电池组二逐步放电并加热鞋带，从而从源头处（冷空气进入位置）进行防护保暖，进而使得鞋内整体进行保温发热，具有保暖效果好、稳定性好的特点，有效解决了现有技术中存在的脚底热脚面冷的问题。

所述正极接孔11和负极接孔的孔口均固定连接有封口膜13，所述封口膜13中部开设有十字形切口130。从而在无需加热鞋带时对正极接孔以及负极接孔起密封保护的作用。

所述太阳能电池组一4和太阳能电池组二5的表面上均包覆有保护膜。从而对太阳能电池组一以及太阳能电池组二起良好的防水、保护作用。

所述鞋带3外还包覆有网面状的耐磨层。从而有效提升鞋带表面的耐磨性，进而延长暖脚鞋整体的使用寿命。

技术特征：

技术总结
一种太阳能暖脚鞋，涉及生活用品领域，尤其涉及针对加热鞋提出的改进。提出了一种结构精巧、稳定性好且保暖效果好，穿戴后可从源头上进行防护保暖的新型暖脚鞋。所述鞋面固定连接在鞋底上，所述鞋带绕设在鞋面上；其特征在于，所述暖脚鞋还包括太阳能电池组一和太阳能电池组二，所述鞋面具有鞋头部和鞋跟部，所述太阳能电池组一可拆卸的连接在鞋头部的顶面上，所述太阳能电池组二可拆卸的连接在鞋跟部的侧表面上；所述鞋底还开设有与太阳能电池组一、太阳能电池组二均保持连通的正极接孔和负极接孔。具有保暖效果好、稳定性好的特点，有效解决了现有技术中存在的脚底热脚面冷的问题。

技术研发人员：吕忠光
受保护的技术使用者：吕忠光
技术研发日：2016.03.15
技术公布日：2017.09.22
