一种双通道智能控制美甲光疗仪的制作方法

本发明属于电子设备领域，尤其是一种双通道智能控制美甲光疗仪。

背景技术：

目前，市场上现有的智能控制美甲光疗仪大多是一个烘箱，在烘干时，拇指和其余四个手指的烘干需要分次完成，不仅耗时而且对于拇指进行烘干时，其耗电量与其余四指同时烘干时耗电量相同，增加了能耗。

技术实现要素：

本发明的目的在于克服现有技术不足，提供一种可用于五指同时烘干的双通道智能控制美甲光疗仪。

本发明采用的技术方案是：

一种双通道智能控制美甲光疗仪，该美甲光疗仪包括仪器外壳以及内置在仪器外壳上的UVLED阵列光源和仪器外壳内的电路板，仪器外壳上安装有两个前侧带有开口的烘干箱，其中一个为主箱，另一个为骈箱，其中骈箱的开口端面向开口侧伸出，UVLED阵列光源分为两套，在主箱和骈箱中各安装一套，主箱和骈箱底部均各自对应设置有手指放置板。

而且，在所述电路板上集成安装有电源模块，在所述仪器外壳上还安装有电源接口，用于将通过导线将电源模块与市电连接，电源模块用于对通过供电电路对UVLED阵列光源进行供电。

而且，所述仪器外壳上还安装有按键，在所述电路板上集成安装继电器、微控制器，按键通过继电器连接到供电电路上，供电电路的电路输出端连接两套UVLED阵列光源，在供电电路与每套UVLED阵列光源之间安装有具有延时功能的微控制器。

本发明优点和积极效果为：

本发明采用双通道作业，其中骈箱比主箱要小，用于拇指的烘干，耗电量较少，同时主箱用于其余四指的烘干，避免主箱二次开启而增加能耗，同时也减少了作业时间，提高了效率。

本发明的两个烘箱内的时间同步受到微控制器控制，微控制器可对供电线路进行延时控制，避免操作时遗忘时间而造成手部伤害。

附图说明

图1为本发明的结构示意图；

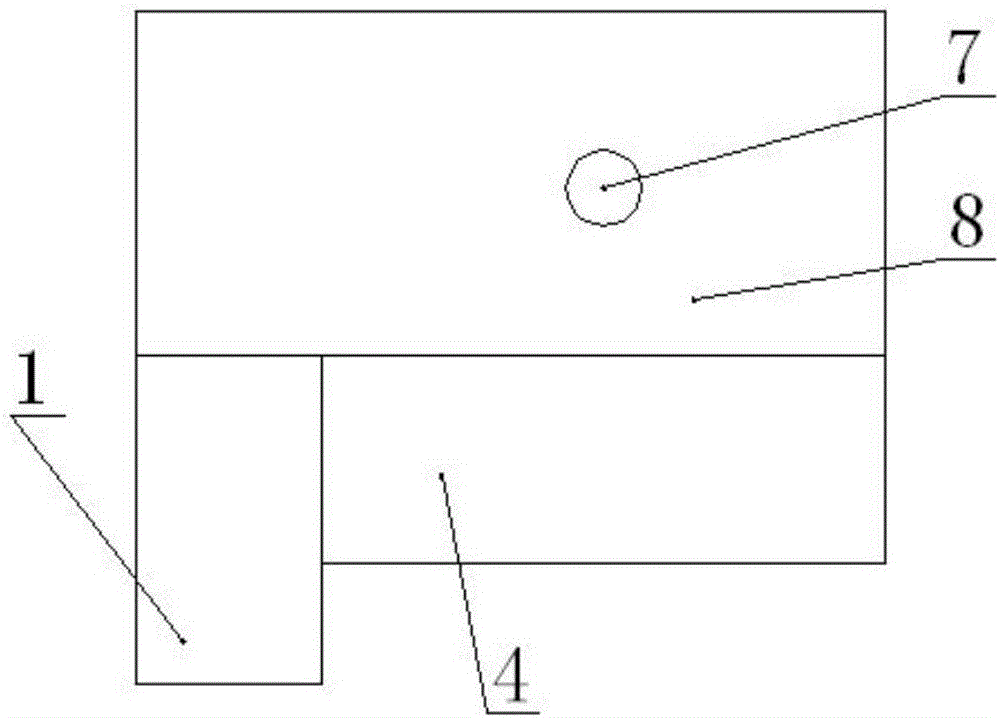

图2为图1的俯视图；

图3为本发明的电路原理框图。

具体实施方式

下面通过附图结合具体实施例对本发明作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本发明的保护范围。

一种双通道智能控制美甲光疗仪，该美甲光疗仪包括仪器外壳8以及内置在仪器外壳上的UVLED阵列光源和按键7，还包括仪器外壳内的电路板，在电路板上集成安装继电器、微控制器、电源模块以及供电电路。

按键通过继电器连接到供电电路上，实现对供电电路的通断，供电电路的电路输出端连接UVLED阵列光源。

本发明的创新点是：

仪器外壳上安装有有两个前侧带有开口的烘干箱，其中一个为主箱4，用于除拇指外的四个手指的烘干，另一个为骈箱1，用于拇指的烘干，其中骈箱的开口端面向开口侧伸出，该结构采用人体工学设计，作业时骈箱更靠近烘干者的手臂，UVLED阵列光源分为两套2和3，在主箱和骈箱中各安装一套，主箱和骈箱底部均各自对应设置有手指放置板5和6。

在仪器外壳上还安装有电源接口，用于将通过导线将电源模块与市电连接，电源模块用于对通过供电电路对UVLED阵列光源进行供电。

供电电路分别对两套UVLED阵列光源供电，且在供电电路与每套UVLED阵列光源之间安装有微控制器，该控制器具有延时功能，可设置例如30秒、45秒等时长来自动断开电路。
