一种具有喷雾、负离子及红外灯功能的美发梳的制作方法

本发明涉及一种具有喷雾、负离子及红外灯功能的美发梳，属于美发用品技术领域。

背景技术：
：

在当今社会，爱美成为人们的一种追求，一头美发能更好的展现自己的个性美，但是，在头发干燥，尤其是在冬天时，梳头容易产生大量的静电，静电会使头发的毛鳞片打开，增加头发的摩擦，加速头发水分的流失，使头发变的更干燥，长期这样会让头发比较干枯发黄，从而影响人们的外在美，且现有的美发梳结构设计不够合理化，外形普通，造型不够新颖独特，功能比较单一，只具备梳发的功能，人们在梳理头发或护理头发时，往往会往头发上喷洒一些水或啫喱，才能使头发梳顺，但人们都是一手拿喷壶，一手拿梳子进行梳理的，这样操作起来比较麻烦，满足不了人们的使用需求。

技术实现要素：
：

针对上述问题，本发明要解决的技术问题是提供一种具有喷雾、负离子及红外灯功能的美发梳。

本发明的一种具有喷雾、负离子及红外灯功能的美发梳，它包含大身、装饰面板、按键、毛梳、红外灯PCBA板、红外线固定架、红外线灯罩、密封硅胶、雾化片、PCBA板、负离子、电池、水箱、水箱盖、水箱硅胶塞、装饰条、大身盖板、灯罩，大身的后端手持部上表面安装有装饰面板和按键，大身的前端梳齿部安装有毛梳，红外灯PCBA板通过螺钉固定在红外线固定架上，红外灯固定架安装在红外线灯罩上，并通过螺钉将其固定，红外线灯罩安装在大身上，密封硅胶装配于雾化片上，雾化片放置于大身上的雾化片槽内，PCBA板通过螺钉固定在大身上，负离子固定在大身上的负离子槽内，电池放置在大身上的电池盒内，大身的前端梳齿部下方通过螺钉固定安装有水箱，水箱的上方设置有水箱盖，且水箱盖采用超声波连接于水箱上，水箱硅胶塞固定在水箱上，装饰条装配于水箱上，大身的后端手持部下方安装有大身盖板，灯罩嵌设在大身盖板的尾部。

本发明的有益效果：它结构设计合理，安装简单，使用方便舒适，功能更加多元化，通过将喷雾、红外灯和负离子三者结合在一起，不仅具备喷雾的功能，还同时具备负离子和远红外的功能，满足了不同人群的使用需求。

附图说明：

为了易于说明，本发明由下述的具体实施及附图作以详细描述。

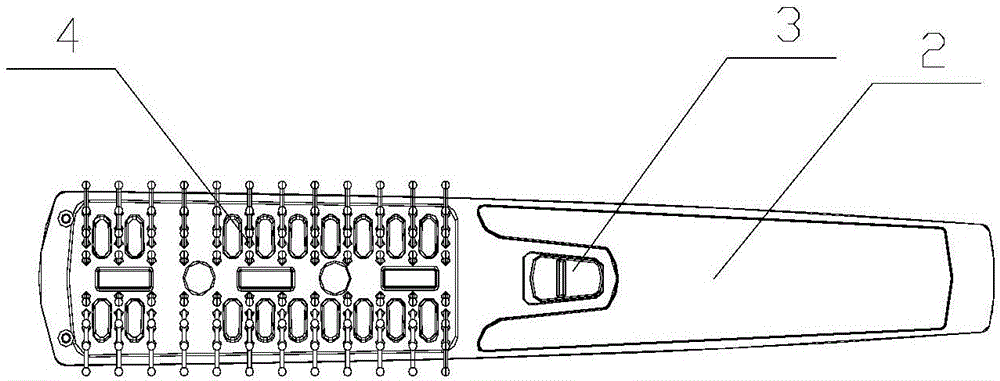

图1为本发明的结构示意图；

图2为图1的俯视图；

图3为图1的仰视图；

图4为图1的左视图；

图5为图1的右视图；

图6为本发明的立体结构示意图；

图7为本发明的爆炸图。

1-大身；2-装饰面板；3-按键；4-毛梳；5-红外灯PCBA板；6-红外线固定架；7-红外线灯罩；8-密封硅胶；9-雾化片；10-PCBA板；11-负离子；12-电池；13-水箱；14-水箱盖；15-水箱硅胶塞；16-装饰条；17-大身盖板；18-灯罩。

具体实施方式：

如图1-图7所示，本具体实施方式采用以下技术方案：它包含大身1、装饰面板2、按键3、毛梳4、红外灯PCBA板5、红外线固定架6、红外线灯罩7、密封硅胶8、雾化片9、PCBA板10、负离子11、电池12、水箱13、水箱盖14、水箱硅胶塞15、装饰条16、大身盖板17、灯罩18，大身1的后端手持部上表面安装有装饰面板2和按键3，大身1的前端梳齿部安装有毛梳4，红外灯PCBA板5通过螺钉固定在红外线固定架6上，红外灯固定架6安装在红外线灯罩7上，并通过螺钉将其固定，红外线灯罩7安装在大身1上，密封硅胶8装配于雾化片9上，雾化片9放置于大身1上的雾化片槽内，PCBA板10通过螺钉固定在大身1上，负离子11固定在大身1上的负离子槽内，电池12放置在大身1上的电池盒内，大身1的前端梳齿部下方通过螺钉固定安装有水箱13，水箱13的上方设置有水箱盖14，且水箱盖14采用超声波连接于水箱13上，水箱硅胶塞15固定在水箱13上，装饰条16装配于水箱13上，大身1的后端手持部下方安装有大身盖板17，灯罩18嵌设在大身盖板17的尾部。

本具体实施方式在使用时，通过调动按键3进行功能切换，当调到一档时，喷雾功能开始工作，再将按键3调到二档时，红外线、负离子和喷雾功能同时工作。

本具体实施方式结构设计合理，安装简单，使用方便舒适，功能更加多元化，通过将喷雾、红外灯和负离子三者结合在一起，不仅具备喷雾的功能，还同时具备负离子和远红外的功能，满足了不同人群的使用需求。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，其雾化片及红外灯的数量可以是一个二个或是多个，其位置可在大身的任何部位。在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
