一种便携式摄影机放置器的制作方法

本发明涉及摄影技术领域，特别涉及一种便携式摄影机放置器。

背景技术：

摄影机在运输时由于体积大笨重，往往需要专门的箱包存放，现有的箱包功能单一且不易固定摄影机，运输过程容易发生磕碰，损坏设备，因此急需一种便携式摄影机放置器。

技术实现要素：

针对上述问题，本发明提供一种便携式摄影机放置器，其采用拉杆箱样式，内部通过螺栓固定，同时内部有水平方向旋转机构，以及竖直方向翻转，具有摄影支架作用，同时前端有镜头清洁装置。

本发明所使用的技术方案是：一种便携式摄影机放置器，包括箱底、外壳、太阳能电池板、插条、插槽、两个拉杆套、拉杆、两个挡块、两个滚轮支架、两个滚轮、蓄电池、储物盒、第一螺母、螺杆、旋钮、球铰支架、第一导轨、第一滑块、铰支架、铰支座、预紧垫块、预紧螺母、转盘、螺栓孔、八个海绵套、上盖、八个螺栓、清洁模块、底板，所述的箱底为方形，四周设有插槽；所述的外壳正面下部设有太阳能电池板，外壳下方设有插条，所述的插条与插槽配合；所述的箱底下端面设有拉杆套，拉杆的两个杆分别滑动安装在两个拉杆套内，所述的拉杆的两个杆端部各有一个挡块；所述的箱底下端面下端对称分布有两个滚轮支架，两个滚轮分别转动安装在两个滚轮支架上；所述的箱底上端面中部设有蓄电池，箱底上端面蓄电池后方设有储物盒；所述的第一螺母固定安装在箱底上端面的蓄电池和储物盒之间，螺杆安装在第一螺母内，并与第一螺母配合；所述的螺杆下端设有旋钮。

所述的箱底上端面前端设有铰支架，底板通过底板下部前端的铰支座铰接安装在铰支架上，底板下端面后部设有第一导轨；所述的第一滑块滑动安装在第一导轨上，第一滑块下端面固定安装有球铰支架；所述的螺杆上端球铰安装在球铰支架内，所述的底板下端面正中央设有轴孔，转盘中央的转轴穿过底板上的轴孔并从底板下端面伸出，所述的预紧螺母安装在转盘的转轴上，预紧螺母与底板下端面之间装有预紧垫块；所述的转盘上均匀分布有若干个螺栓孔；所述的上盖为圆形，上盖上端面分布有与转盘上的螺栓孔一一对应的孔，所述的上盖通过八个螺栓安装在转盘上，螺栓外部装有海绵套；所述的清洁模块固定安装在底板上端面前端。

进一步地，为了实现清洁功能，所述的清洁模块包括两个丝杠座、丝杠、伺服电机、第二螺母、燕尾导轨、清洁刷、电机座、直流电机，所述的两个丝杠座固定安装在底板上端面一侧；所述的丝杠安装在两个丝杠座之间，伺服电机安装在丝杠座后方，伺服电机的电机轴与丝杠同轴固定连接；所述的底板上部前端固定安装有燕尾导轨，电机座滑动安装在燕尾导轨上；所述的第二螺母配合安装在丝杠上，第二螺母端部固定安装在电机座侧面；所述的直流电机固定安装在电机座上；所述的清洁刷固定安装在直流电机电机轴上。

由于本发明采用了上述技术方案，本发明具有以下优点：本发明采用拉杆箱样式，内部通过螺栓固定，同时内部有水平方向旋转机构，以及竖直方向翻转，具有摄影支架作用，同时前端有镜头清洁装置，相比普通箱包，固定稳固，功能多样，运输方便。

附图说明

图1为本发明的组装完成后的结构示意图。

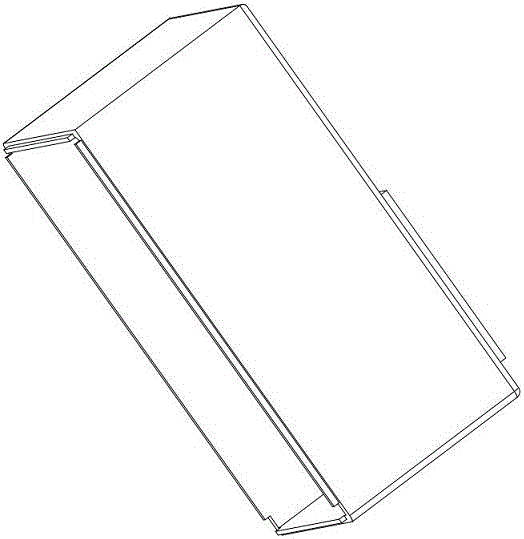

图2为本发明中外壳的结构示意图。

图3为本发明中外壳的局部放大图。

图4、图5、图6、图7为本发明的去掉外壳后的装配结构示意图。

图8为本发明的清洁模块的结构示意图。

附图标号：1-箱底；2-外壳；3-太阳能电池板；4-插条；5-插槽；6-拉杆套；7-拉杆；8-挡块；9-滚轮支架；10-滚轮；11-蓄电池；12-储物盒；13-第一螺母；14-螺杆；15-旋钮；16-球铰支架；17-第一导轨；18-第一滑块；19-铰支架；20-铰支座；21-预紧垫块；22-预紧螺母；23-转盘；24-螺栓孔；25-海绵套；26-上盖；27-螺栓；28-清洁模块；29-底板；2801-丝杠座；2802-丝杠；2803-伺服电机；2804-第二螺母；2805-燕尾导轨；2806-清洁刷；2807-电机座；2808-直流电机。

具体实施方式

下面结合具体实施例对本发明作进一步描述，在此发明的示意性实施例以及说明用来解释本发明，但并不作为对本发明的限定。

实施例：如图1、图2、图3、图4、图5、图6、图7、图8所示，一种便携式摄影机放置器，包括箱底1，作为安装主体为方形，四周设置有插槽5，同时外壳2通过下方的插条4配合安装在插槽5中，方便外壳2与箱底1拆卸。太阳能电池板3安装在外壳正面下部，为安装在箱底1上端面蓄电池11充电。两个拉杆套6、拉杆7、两个挡块8安装在箱底1下部，方便本发明的携带，原理与拉杆箱相同。安装在箱底1下部的两个滚轮支架9和两个滚轮10方便本发明的移动。储物盒12为长方体结构，安装在箱底1上部，用于存放摄像机配件。第一螺母13固定安装在箱底1上端面蓄电池11和储物盒12之间，螺杆14配合安装在第一螺母13内，所述的螺杆14下端设有旋钮15，旋钮15的旋转可以带动螺杆14在第一螺母13内转动。

箱底1上端面前端设有铰支架19，底板29通过底板29下端面前端的铰支座20铰接在铰支架19上，底板29用于安放摄像机，底板29下端面后部设有第一导轨17；第一滑块18滑动安装在第一导轨17，第一滑块18下端面固定安装有球铰支架16，螺杆14上端球铰安装在球铰支架16内，螺杆14的上下运动可以控制第一滑块18在第一导轨17上滑动，从而实现底板29的俯仰角度。底板29下端面正中央设有轴孔，转盘23中央的转轴穿过底板29上的轴孔从底板29下端面伸出，预紧螺母22安装在转盘23的转轴上，预紧螺母22与底板29下端面之间装有预紧垫块21。转盘23上均匀分布有若干个螺栓孔24；上盖26为圆形，上端面分布有与转盘23上个螺栓孔24一一对应的孔，用于通过螺栓将上盖26和转盘23连接。上盖26通过八个螺栓27安装在转盘23上，螺栓27外部装有海绵套25，清洁模块28固定安装在底板29上端面前端。

清洁模块28包括两个丝杠座2801、丝杠2802、伺服电机2803、第二螺母2804、燕尾导轨2805、清洁刷2806、电机座2807、直流电机2808，所述的两个丝杠座2801固定安装在底板29上端面一侧，丝杠2802安装在两个丝杠座2801一端，伺服电机2803安装在丝杠座2801后方，电机轴与丝杠2802固定连接。底板29上端面前端固定安装有燕尾导轨2805，电机座2807滑动安装在燕尾导轨2805上，第二螺母2804安装在丝杠2802上，第二螺母2804端部固定安装在电机座2807侧面，直流电机2808固定安装在电机座2807上，电机轴朝向后方，清洁刷2806固定安装在直流电机2808电机轴上。

本发明工作原理：本发明在运输时将摄影机放置在转盘23和上盖26之间，通过合理布置螺栓27位置将摄影机固定住，此时可以由伺服电机2803推动直流电机2808在燕尾导轨2805上前后移动，从而通过清洁刷2806对固定安装好的摄影机镜头进行清洁；当需要摄影时，取下外壳2，通过转动转盘23可调节摄影机的水平角度，通过转动旋钮15可以调节摄影机的上下角度，此时本发明可以起到摄影机支架作用，太阳能电池板3可以为蓄电池11充电，同时蓄电池11可以为摄影机提供电能。
