智能定位书包及定位系统的制作方法

本发明涉及背包领域，具体而言，涉及一种智能定位书包及定位系统。

背景技术：

小孩在上学或者放学的途中，若没有家长的接送容易走失。市面上虽然也有智能定位书包，但是传统的智能定位书包只是在书包里面设置一个放置定位器的小口袋，或者在书包上挂一个定位器。小孩遇到紧急情况，如遇到坏人时，若定位器放置在书包内的口袋内，小孩按下定位器上的紧急求救按键基本不太可能实现；若定位器挂在肩带上虽然方便按下紧急求救按键，但定位器容易弄丢弄坏，且不够隐蔽容易被坏人发现，不利于后续跟踪定位。

技术实现要素：

有鉴于此，本发明实施例的目的在于提供一种智能定位书包及定位系统，以解决传统智能定位书包不便于按下紧急求救按键或者传统智能定位书包的定位器容易弄丢弄坏或者定位器不够隐蔽的缺陷。

第一方面，本发明实施例提供了一种智能定位书包，所述智能定位书包包括：书包本体、肩带、紧急求救按键以及定位装置；所述书包本体包括夹层，所述定位装置设置在所述夹层中，所述定位装置包括控制器、定位芯片以及第一无线收发模块，所述控制器与所述定位芯片以及所述第一无线收发模块电连接；所述紧急求救按键设置于所述书包本体或所述肩带且便于使用者按压，所述紧急求救按键与所述控制器电连接，所述控制器用于监测到所述紧急求救按键被按压后，将所述定位芯片获取到的位置信息通过所述第一无线收发模块发送。

在本发明较佳的实施例中，所述紧急求救按键上覆盖有隐蔽层，用于遮盖所述紧急求救按键。

在本发明较佳的实施例中，所述隐蔽层上设置有图案。

在本发明较佳的实施例中，所述肩带包括左肩带和右肩带，所述紧急求救按键设置在所述智能定位书包的左肩带或者右肩带上。

在本发明较佳的实施例中，所述紧急求救按键设置在所述左肩带长度或所述右肩带长度的1/2处。

在本发明较佳的实施例中，所述紧急求救按键与所述控制器通过4pin线电连接。

在本发明较佳的实施例中，所述智能定位书包还包括发声装置，所述发声装置设置在所述夹层内，且所述发声装置与所述控制器电连接，所述控制器用于检测到所述紧急求救按键被按下且检测到满足声音报警条件时，控制所述发声装置鸣笛。在本发明较佳的实施例中，所述定位装置包括存储器，所述存储器与所述控制器电连接，所述存储器用于存储所述定位芯片的定位轨迹。

在本发明较佳的实施例中，所述书包本体设有用于取物的开口，所述夹层设置在所述书包本体远离所述开口的端面，所述定位装置设置在所述夹层中。

第二方面，本发明实施例提供了一种定位系统，所述定位系统包括用户终端、网络以及上述实施例中任意一项所述的智能定位书包，所述用户终端包括第二无线收发模块，所述第二无线收发模块与所述智能定位书包的所述第一无线收发模块通过所述网络进行通信连接。该定位系统可以解决传统智能定位书包不便于按下紧急求救按键或者传统智能定位书包的定位器容易弄丢弄坏或者定位器不够隐蔽的缺陷。

与现有技术相比，本发明各实施例提出的一种智能定位书包及定位系统的有益效果是：通过将定位装置设置在所述智能定位书包的书包本体的夹层中，将与定位装置电连接的紧急求救按键设置在所述书包本体上便于使用者按压的位置，以解决传统智能定位书包不便于按下紧急求救按键，或者传统智能定位书包的定位器容易弄丢弄坏不够隐蔽，或者传统智能定位书包的定位器容易被坏人发现的问题。

为使本发明的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1是本发明第一实施例提供的智能定位书包的第一视角的结构示意图；

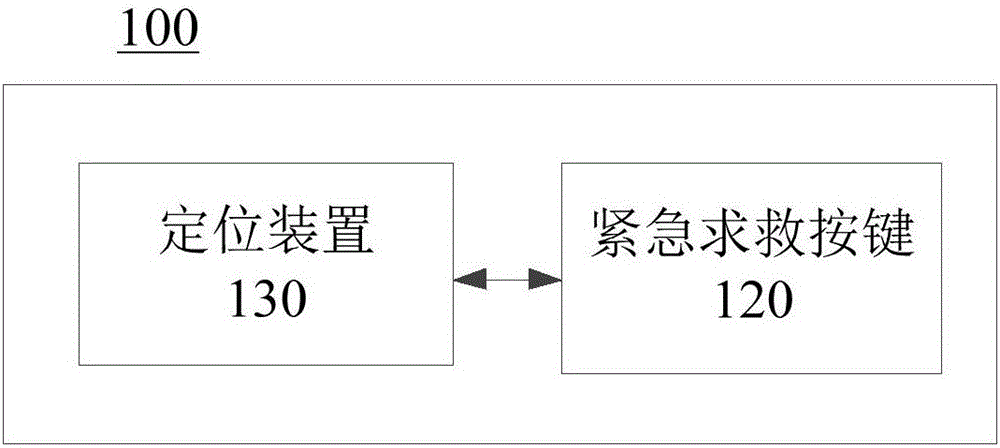

图2是本发明第一实施例提供的智能定位书包的结构框图；

图3是本发明第一实施例提供的智能定位书包的第二视角的结构示意图；

图4是本发明第一实施例提供的智能定位书包的定位装置的结构框图；

图5是本发明第一实施例的一种实施方式提供的智能定位书包的结构框图；

图6是本发明第一实施例提供的智能定位书包的肩带的结构示意图；

图7是本发明第二实施例提供的定位系统的结构框图。

图标：100-智能定位书包；110-书包本体；111-夹层；112-开口；120-紧急求救按键；130-定位装置；131-控制器；132-定位芯片；133-第一无线收发模块；134-存储器；150-发声装置；140-肩带；141-左肩带；142-右肩带；200-定位系统；210-用户终端；211-第二无线收发模块；220-网络。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本发明的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

第一实施例

请结合图1、图2和图3，本实施例提供了一种智能定位书包100，其包括书包本体110、紧急求救按键120、定位装置130以及肩带140。所述肩带140与所述书包本体110连接，所述紧急求救按键120与所述定位装置130电连接，所述定位装置130可以设置在所述书包本体110中。

为了使得定位装置130不易被他人，尤其是心怀不轨之人发现，所述书包本体110可以包括夹层111，可以把所述定位装置130设置在所述夹层111中。进一步地，所述夹层111可以设置在小孩的背部与书包本体110接触的位置，这样既使得定位装置130不易被他人察觉，又使得智能定位书包100的外形美观。当然，定位装置130的充电口、开关键以及指示灯都可以设置在书包本体110接触的位置。

请参看图3，作为一种实施方式，所述书包本体110设有用于取物的开口112，所述夹层111设置在所述书包本体110远离所述开口112的端面，即书包本体110的底部，所述定位装置130设置在所述夹层111中。

当然，所述定位装置130还可以设置在所述书包本体110的侧面的夹层111或者前袋内等不易被察觉的位置。

请参看图4，所述定位装置130用于定位，包括控制器131、定位芯片132以及第一无线收发模块133。所述控制器131与所述定位芯片132以及所述第一无线收发模块133电连接。

所述控制器131可能是一种集成电路芯片，具有信号的处理能力。上述的控制器131可以为单片机、DSP(Digital Signal Processing，数字信号处理)、ARM(Advanced RISC Machine，微处理器)或FPGA(Field－Programmable Gate Array，现场可编程逻辑门阵列)等其它具有数据处理功能的芯片。在本实施例中，不作具体限定。

所述定位芯片132可以是GPS(Global Positioning System)芯片，是一种包含了RF射频芯片、基带芯片以及微处理器的芯片组。该芯片组可以利用GPS实现定位功能，并把获取到的位置信息发送给与所述定位芯片132电连接的控制器131。

所述第一无线收发模块133可以实现信号的收发功能，可以是通过2G、3G、4G或者WIFI进行数据传输的设备。

控制器131在接收到定位芯片132发送的位置信息后，可以通过第一无线收发模块133将所述位置信息发送出去，以便其他安装有与所述第一无线收发模块133匹配的设备接收所述位置信息。

因此，当在智能定位书包100上安装有定位装置130后，小孩家长可以通过其他安装有与所述第一无线收发模块133匹配的设备，例如手机等实时查看小孩的位置信息。当小孩走失或者小孩被心怀不轨之人带走后，小孩家长还可以通过手机定位追踪小孩所处的位置，为找回小孩提供重要线索。

请参看图5，作为一种实施方式，所述定位装置130还可以包括存储器134，所述存储器134与所述控制器131电连接。

所述存储器134可以对定位芯片132的定位轨迹进行保存形成历史轨迹，方便小孩的家长进行查看。此外，可以在定位装置130中设置一处地点作为目标位置，存储器134可以保存所述目标位置的经纬度。当定位装置130获取到的位置信息表征小孩所处的位置距离所述目标位置的距离在预设距离范围内时，可以通过第一无线收发模块133向家长推送消息。例如，家长可以把家的位置设置为目标位置，设定距离家50m为预设距离，从而可以对小孩到家或者离开家进行检测。

所述紧急求救按键120可以设置在所述书包本体110上，且所述紧急求救按键120与所述控制器131电连接，例如，通过一根4pin线进行电连接。

当小孩遇到紧急情况，例如遇到坏人时，可以通过按压所述紧急求救按键120发出求救信号。所述控制器131在接收到所述求救信号后，可以通过第一无线收发模块133将所述求救信号发送出去，以便小孩的家长能够收到小孩发送的求救信号，当然，家长收到的求救信号也可以伴随有报警声，以便引起家长的注意。

此外，请继续参看图5，作为一种实施范式，所述智能定位书包100还可以包括发声装置150，所述发声装置150可以是蜂鸣器、扬声器等可以发出警笛声音的装置。所述发声装置150也可以设置在所述夹层111内，且与所述定位装置130的控制器131电连接。

当小孩遇到紧急情况按压紧急求救按键120时，控制器131可以向所述发声装置150发出控制信号，使得所述发声装置150发出警笛声。警笛声可以引起周围其他人的注意，从而让小孩获得帮助，同时，如果小孩在遇到坏人时，发声装置150发出警笛声，坏人也可能被吓跑。

当然，也可能存在当小孩意识到对方是坏人时，已经是处于无法与外界获取联系的状态。此时，若小孩按压紧急求救按键120，发声装置150仍然发出警笛声，坏人就会发现智能定位书包100具有定位报警的功能而把智能定位书包100丢弃，导致家长在追踪小孩位置信息时线索中断。因此，作为一种实施方式，家长可以通过设置有与所述第一无线收发模块133匹配的设备向所述控制器131发起控制信号，所述控制器131检测到所述控制信号满足声音报警条件时，控制所述发声装置150鸣笛。因此，家长可以设置当小孩按压紧急求救按键120时，发声装置150是否发出警笛。

为了方便小孩在遇到紧急情况时，能够及时通过紧急求救按键120发出求救信号，作为一种实施范式，所述紧急求救按键120可以设置在所述书包本体110便于小孩按压的位置，例如设置在所述书包本体110的侧壁、底部或者前袋上。

当然，为了起到良好的隐蔽作用，还可以在所述紧急求救按键120上设置一层隐蔽层，用于遮盖所述紧急求救按键120。

所述隐蔽层可以选用与书包本体110相同的材质组成，并且可以选用与书包本体110相同颜色，从而使得紧急求救按键120与书包本体110融为一体，防止坏人能够很容易地识别出紧急求救按键120。进一步地，作为一种实施范式，所述隐蔽层上还可以设置有图案层，所述图案层可以是所述智能定位书包100的品牌商标LOGO。

当然，作为一种实施范式，请参看图6，所述紧急求救按键120还可以嵌入所述肩带140中。由于所述智能定位书包100可以是双肩背包，所述肩带140包括左肩带141和右肩带142，所述紧急求救按键120设置在所述智能定位书包100的左肩带141或者右肩带142上。

进一步地，所述紧急求救按键120可以设置在所述左肩带141的肩带长度或所述右肩带142的肩带长度的1/2处，便于小孩能够很容易实现对紧急求救按键120的按压。

作为一种实施范式，所述肩带140上还可以设置滑轨和限位块，所述紧急求救按键120可以设置在所述滑轨上，所述限位块用于限制所述紧急求救按键120的位置，便于小孩在调整肩带140的长度后，保证紧急求救按键120仍然处于便于按压的位置。

智能定位书包100的工作原理是：通过将定位装置130设置在所述智能定位书包100的书包本体110的夹层111中，将与定位装置130电连接的紧急求救按键120设置在所述书包本体110上便于使用者按压的位置，以解决传统智能定位书包不便于按下求救按键，或者传统智能定位书包的定位器容易弄丢弄坏，不够隐蔽，或者传统智能定位书包的定位器容易被坏人发现的问题。

第二实施例

请参照图7，本实施例提供一种定位系统200，其包括用户终端210、网络220以及第一实施例中所述的智能定位书包100。一个或者多个用户终端210可以通过网络220与智能定位书包100进行通信连接。

进一步地，所述用户终端210包括第二无线收发模块211，所述第二无线收发模块211可以与所述智能定位书包100的所述第一无线收发模块133通过所述网络220进行通信连接。

本实施例提供的定位系统200的工作原理是：该定位系统200包括用户终端210、网络220以及第一实施例中所述的智能定位书包100。家长可以借助用户终端210上的第二无线收发模块211通过网络220与小孩佩戴的智能定位书包100建立通信连接，实时掌握小孩的位置信息。

综上所述，本发明各实施例提出的一种智能定位书包100及定位系统200的有益效果是：该智能定位书包100通过将定位装置130设置在所述智能定位书包100的书包本体110的夹层111中，将与定位装置130电连接的紧急求救按键120设置在所述书包本体110上便于使用者按压的位置，以解决传统智能定位书包不便于按下求救按键，或者传统智能定位书包的定位器容易弄丢弄坏，不够隐蔽，或者传统智能定位书包的定位器容易被坏人发现的问题。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
