二维码纽扣的制作方法

本实用新型涉及一种纽扣，特别涉及一种二维码纽扣。

背景技术：

纽扣是用来扣合衣服或装饰的小物件，已经成为人们生活中必不可少的物品。

二维码是一种可以记录数据符号信息的图案，可以用来记录数字或者文字等，生活中常见于各种商品或者名片中。

然而，常见的二维码一般设置在物体表面上，需要特别携带，而且物体表面的二维码图案容易受潮、腐蚀、磨损、掉落和使用寿命短，导致使用不方便。

技术实现要素：

本实用新型要解决的技术问题是提供一种可以携带更方便和使用寿命更长的二维码纽扣。

为了解决上述技术问题，本实用新型的二维码纽扣，包括底壳、贴片和滴胶；所述贴片设置于所述底壳上，所述贴片上设置有二维码，所述二维码为雕刻图案；所述滴胶覆盖所述贴片并且与所述底壳固定连接。

所述二维码最小为10*10mm。

所述二维码设置于所述贴片正中央，所述贴片设置于所述底壳正中央。

所述贴片为防水贴纸、PVC片、PE片、PET片、PP片或者PS片。

所述滴胶为透明无色的水晶滴胶。

所述二维码纽扣的扣面为圆形、方形、心形、花形、三角形、多边形或者椭圆形。

所述底壳为木质底壳、矿石底壳、玻璃底壳、金属底壳、树脂底壳、塑胶底壳、贝壳底壳、真皮底壳、仿皮底壳或者牛角底壳。

所述二维码纽扣为缝制纽扣或者钉制纽扣。

采用本实用新型的结构，具有以下技术效果：

1、将二维码设置在纽扣上，二维码记录个人信息或者物品信息，由于纽扣作为衣服上常见物品，无须摘下，可以减少遗忘佩带的情况发生，不仅环保，可重复利用，而且使用方便。

2、印制二维码的贴片通过滴胶覆盖并固定在纽扣上，密封性好，牢固性高，可以减少贴片和二维码遭到受潮、腐蚀、磨损和掉落等，从而提高使用寿命。

3、滴胶晶莹剔透，耐化学腐蚀，容易定制形状，便于二维码扫描，使得二维码纽扣使用更方便，使用寿命更长。

附图说明

图1为本实用新型的正面结构示意图。

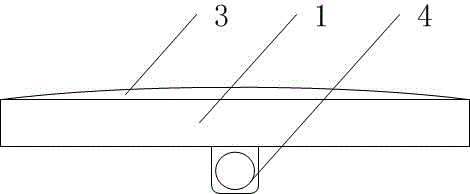

图2为本实用新型的侧面结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型做详细描述：

如图1和图2所示，本实用新型的二维码纽扣，包括底壳1、贴片2和滴胶3。贴片设置于底壳上，贴片上设置有二维码。滴胶覆盖贴片并且与底壳固定连接。贴片黏贴于底壳正面的凹口内或者底壳表面，通过黏贴避免在施加滴胶时移动位置。滴胶覆盖于贴片上并且从贴片周围与底壳固定连接，滴胶经过加热固化，从而将二维码贴片固定在纽扣上。贴片设置于滴胶与底壳之间或者设置于滴胶之中。贴片为纸片、塑料片或者金属片等。滴胶在贴片表面形成平面或者光滑曲面。滴胶主要成分为环氧树脂。滴胶为软性水晶滴胶或者硬性水晶滴胶。滴胶具有耐水、耐化学腐蚀、晶莹剔透等特点。二维码中记录家庭住址、电话号码或者姓名等信息。

如图1和图2所示，二维码为印制图案或者雕刻图案。印制图案为油墨印制图案或者油漆印制图案，采用印刷设备或者打印设备制作，成本低，使用方便。雕刻图案为浮雕图案或者沉雕图案，可以采用激光打标机等镭射仪器制作，质量高，不易褪色，使用寿命长。

如图1和图2所示，二维码的颜色为黑白、单彩色或者多彩色。黑白色成本较低，单彩色更容易区别，多彩色更美观。

如图1和图2所示，二维码最小为10*10mm。大于或者等于10*10mm的二维码更容易设备读取识别，识别速度更快。

如图1和图2所示，二维码设置于贴片正中央，贴片设置于底壳正中央，通过将贴片和二维码设置在正中央，不仅更加美观大方，而且避免在读取时被手指遮挡，使得读取更方便，更快速。

如图1和图2所示，贴片为防水贴纸、PVC片、PE片、PET片、PP片或者PS片。防水贴纸表面压制有薄膜层，可以避免被水侵蚀，提高使用寿命。PVC（Polyvinyl chloride，聚氯乙烯)，PE（polyethylen，聚乙烯），PET（Polyethylene terephthalate，聚对苯二甲酸乙二醇酯），PP（Polypropylene，聚丙烯），PS（Polystyrene、聚苯乙烯）。PVC片、PE片、PET片、PP片或者PS片为常见的塑料片，成本低，容易印刷和雕刻图案。

如图1和图2所示，滴胶为透明无色的水晶滴胶。透明无色的滴胶，使得二维码更容易识别。水晶滴胶是一种双组份配制的AB胶，具有透明度高、耐黄变和抗折性好等特点，不仅便于读取二维码，而且使用寿命长。

如图1和图2所示，二维码纽扣的扣面为圆形、方形、心形、花形、三角形、多边形或者椭圆形。二维码的扣面为纽扣的观赏面，可以根据需要设置成不同形状。二维码纽扣的正投影图为圆形、方形、心形、花形、三角形、多边形或者椭圆形。

如图1和图2所示，二维码纽扣的扣面为平面或者平滑曲面。平面或者平滑曲面将对二维码扫描的影响降到最低。

如图1和图2所示，底壳为木质底壳、矿石底壳、玻璃底壳、金属底壳、树脂底壳、塑胶底壳、贝壳底壳、真皮底壳、仿皮底壳或者牛角底壳。

如图1和图2所示，二维码纽扣为缝制纽扣或者钉制纽扣。缝制纽扣背面中央设置有扣眼4，一般通过针线缝制在衣服上。钉制纽扣背面有插针或者别针，通过插针或者别针可以将纽扣固定在衣服或者物品上。
