一种卡扣式雨伞绑带的制作方法

本实用新型涉及伞具领域技术，尤其是指一种卡扣式雨伞绑带。

背景技术：

伞，是生活中必不可少的生活用品之一，无论是大人还是小孩，都有各式各样的伞，但是现有的伞都是在追求美丽和绚丽上下成本和精力，为此很多顾客在挑伞的时候，也都是从这方面着手，造成生产厂家也把精力和财力往这块上投资。

雨伞绑带作为雨伞外表面的一部分，其美观程度和新颖性也一定程度的影响顾客的购买欲望；现在雨伞绑带一般为普通带体，并且其通过魔术贴或者钮扣的方式实现对雨伞的捆绑，这种绑带外形不美观，并且使用也不方便。

技术实现要素：

有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种卡扣式雨伞绑带，其外形美观，且有效的解决了现有技术雨伞绑带使用不方便的问题。

为实现上述目的，本实用新型采用如下之技术方案：

一种卡扣式雨伞绑带，包括有连接带、第一装饰体、第二装饰体、第一纽带以及第二纽带；该连接带、第一纽带、第一装饰体、第二纽带和第二装饰体依次一体成型连接；所述第一装饰体上设置有与第二纽带配合卡扣的卡槽。

作为一种优选方案：所述第一装饰体和第二装饰体均呈叮当形状。

作为一种优选方案：所述第一纽带和第二纽带的横截面均呈圆形，且第二纽带的长度大于第一纽带的长度。

作为一种优选方案：所述连接带呈环状而形成连接孔。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：

通过设置有第一装饰体和第二装饰体，使得本产品外形美观；并配合在第一装饰体上设置有卡槽，当利用本产品捆绑雨伞时，第二纽带的尾端卡入卡槽中实现对雨伞的捆绑，当需要打开雨伞时，拉动第二装饰体，使得第二纽带脱离卡槽即可，操作和使用方便。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

附图说明

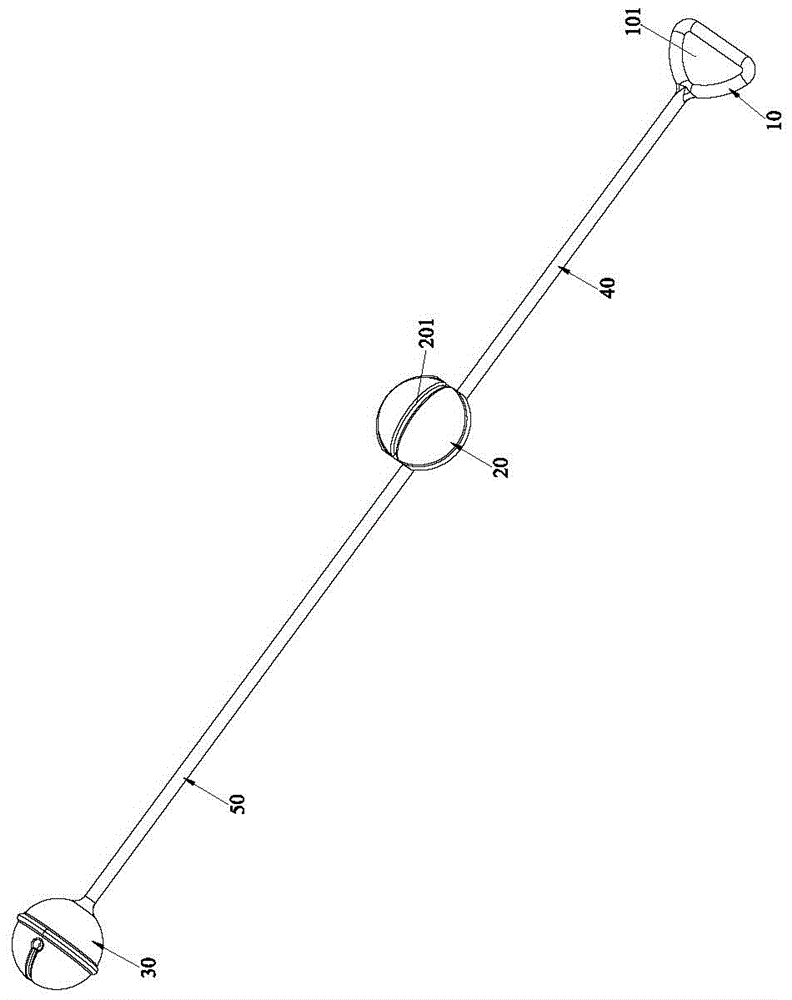

图1是本实用新型之较佳实施例的立体示图；

图2是本实用新型之较佳实施例另一角度的立体图。

附图标识说明：

10、连接带 101、连接孔

20、第一装饰体 201、卡槽

30、第二装饰体 40、第一纽带 50、第二纽带。

具体实施方式

请参照图1和图2所示，其显示出了本实用新型之较佳实施例的具体结构，包括有连接带10、第一装饰体20、第二装饰体30、第一纽带40以及第二纽带50。

该连接带10、第一纽带40、第一装饰体20、第二纽带50和第二装饰体30依次一体成型连接，该连接带10呈环状而形成连接孔101，该第一装饰体20上设置有与第二纽带50配合卡扣的卡槽201，该卡槽201开口处的宽度略小于第二纽带50的外径，卡槽201底端宽度大于或等于第二纽带50的外径，以防止第二纽带50脱出卡槽201。

在本实施例中，该第一装饰体20和第二装饰体30均呈叮当形状，当然，该第一装饰体20和第二装饰体30的形状不局限于叮当，也可以为其他形状。

该第一纽带40和第二纽带50的横截面均呈圆形，且第二纽带50的长度大于第一纽带40的长度。

安装时，将连接带10固定在雨伞的表面，使用时，将第一纽带40和第二纽带50绕在收合的雨伞上，并将第二纽带50的尾端卡入卡槽201中，第二装饰体30抵于第一装饰体20侧面，使第二纽带50无法拔出，即完成雨伞的捆绑。当需要打开雨伞时，拉动第二装饰体30，使得第二纽带50脱离卡槽201即可。

本实用新型的重点在于:

通过设置有第一装饰体和第二装饰体，使得本产品外形美观；并配合在第一装饰体上设置有卡槽，当利用本产品捆绑雨伞时，第二纽带的尾端卡入卡槽中实现对雨伞的捆绑，当需要打开雨伞时，拉动第二装饰体，使得第二纽带脱离卡槽即可，操作和使用方便。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
