一种新型自动易开收伞骨的制作方法

本实用新型涉及收伞骨技术领域，具体为一种新型自动易开收伞骨。

背景技术：

现有的三折自开收外翻伞，在开伞时，都是先解开伞带，再将伞向上抖一抖，使伞架上的外主骨与中主骨分开后才能顺利打开。如果是平着打开是比较难打开，有时打开还会折断伞架。收伞后，外主骨与中主骨分开的角度很大，给收伞后整理收藏带来很多的不便。

技术实现要素：

本实用新型的目的在于提供一种新型自动易开收伞骨，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案： 一种新型自动易开收伞骨，其组成包括：自开收控制伞头、上巢、下巢、自动开收中棒、伞架，所述的自动开收中棒的一端与自开收控制伞头相连，所述的自动开收中棒另一端与上巢连接，所述的下巢穿于自动开收中棒上，所述的自开收控制伞头上设有开收伞的按钮，所述的上巢和下巢与伞架连接。

优选的，所述的新型自动易开收伞骨，所述的伞架由支骨、双圈、内主骨、收伞弹簧、中主骨、连系骨和外主骨组成，所述的中主骨上接有中包头，所述的外主骨上接有外包头，所述的上巢与支骨铰接，所述的下巢与内主骨铰接，所述的支骨与内主骨用铆钉相连接，所述的内主骨与中主骨用铆钉相连接，所述的中主骨与连接支骨之间通过铆钉连接有双圈，所述的中主骨与外主骨用铆钉相连接，所述的连接支骨连接内主骨并和外主骨用铆钉相连接，所述的支骨与内主骨间具有一条收伞弹簧。

优选的，所述的新型自动易开收伞骨，所述的收伞弹簧的一端与支骨用铆钉相连接，所述的收伞弹簧另一端挂在内主骨的凸台上

优选的，所述的新型自动易开收伞骨，所述的连接支骨右端具有钩，所述的连接支骨通过钩钩入内主骨的小孔内与内主骨相连，所述的连接支骨中间具有U形槽，所述的U型槽弯绕过中主骨，所述的连接支骨另一端具有弯圈，所述的弯圈与外主骨相连接。

与现有技术相比，本实用新型的有益效果是：该新型自动易开收伞骨结构简单、紧凑，装配、制造简单、成本低开收顺畅。

附图说明

图1为本实用新型结构示意图。

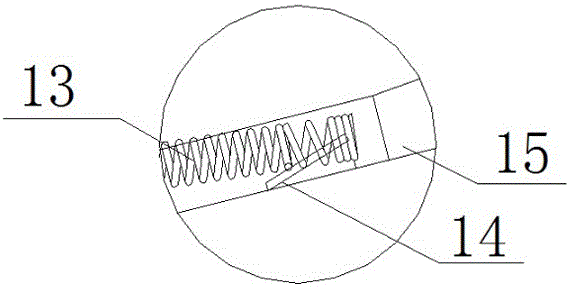

图2为图1B处放大示意图。

图3为本实用新型连接支骨示意图。

图4为本实用新型伞架收伞图。

图5为图4A处放大示意图。

图中：1、自开收控制伞头，2、开收伞的按钮，3、自动开收中棒，4、下巢，5、上巢，6、伞架由支骨，7、双圈，8、中包头，9、中主骨，10、外包头，11、外主骨，12、连接支骨，13、收伞弹簧，14、凸台，15、内主骨，16、弯圈，17、U形槽，18、钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种新型自动易开收伞骨，其组成包括：自开收控制伞头1、上巢5、下巢4、自动开收中棒3、伞架，自动开收中棒3的一端与自开收控制伞头1相连，自动开收中棒3另一端与上巢5连接，下巢4穿于自动开收中棒3上，自开收控制伞头1上设有开收伞的按钮2，上巢5和下巢4与伞架连接，伞架由支骨6、双圈7、内主骨15、收伞弹簧13、中主骨9、连接支骨12和外主骨11组成，中主骨9上接有中包头8，外主骨11上接有外包头10，上巢5与支骨6铰接，下巢4与内主骨15铰接，支骨6与内主骨15用铆钉相连接，内主骨15与中主骨9用铆钉相连接，中主骨9与连接支骨12之间通过铆钉连接有双圈7，中主骨9与外主骨11用铆钉相连接，连接支骨12与内主骨15并和外主骨11用铆钉相连接，支骨6与内主骨15间具有一条收伞弹簧13，收伞弹簧13的一端与支骨6用铆钉相连接，收伞弹簧13另一端挂在内主骨15的凸台14上，连接支骨12右端具有钩18，连接支骨12通过钩18钩入内主骨15的小孔内与内主骨15相连，连接支骨12中间具有U形槽17，U形槽17弯绕过中主骨9，连接支骨12另一端具有弯圈16，弯圈16与外主骨11相连接。

工作原理：开收伞实施方式：按下自开收控制伞头上的开伞按钮，自动开收中棒伸长，下巢在自动开收中棒内的控制线的作用下上移，靠近上巢，伞架张开，伞架上的收伞弹簧拉长，从而使伞完全打开。再按下自开收控制伞头上的收伞按钮，自动开收中棒内的控制线伸长，下巢在伞架上的收伞弹簧的作用下下移，从而使伞架收拢贴合于中棒。再用力下压上巢收合棒，实现完全收伞。易开点：如图，连系骨一头设钩，另一头设圈，连系骨偏中间部位上设有U形槽和靠近外主骨设有两个折弯。连系骨是用钩，钩入内主骨的小孔内与内主骨相连，连系骨中间U型弯绕过中主骨，连系骨另一端的圈与外主骨相连接。收伞后，连系骨两个折弯处靠到中主骨与外主骨相接合的铆钉上，使外主骨与中主骨保持着一定的距离。但是又在U型弯的作用下，外主骨与中主骨分开的角度不会很大。开伞时，只需将伞带解开，外主骨在连系骨两个折弯的作用下，外主骨自动与中主骨分开。按下自开收控制伞头上的开伞按钮，伞会非常顺利地打开。
